Cara Memasang Cincin AV Nilos 2206 (Panduan Langkah demi Langkah)

Untuk menginstal dengan benar 2206 AV Nilos Ring, posisikan sehingga sisi cembung (terbuka) mengarah ke jalur bantalan. Cincin harus terpasang rata dengan cincin luar bantalan. AV Nilos Ring 2206 memiliki jarak desain c = 0,3 mm yang harus tetap bebas dari distorsi. Gunakan alat press datar atau alat press dengan kekuatan merata di sekeliling lingkarnya – jangan pernah memukul segel secara langsung.

Apa yang membuat AV Nilos Ring 2206 berbeda?

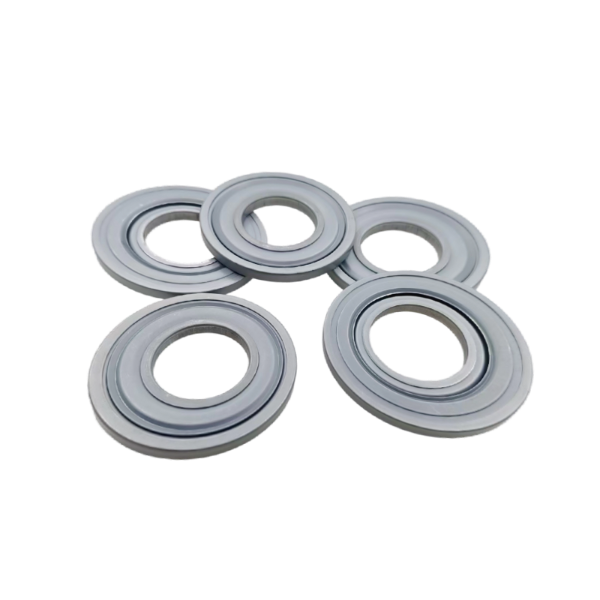

Cincin AV Nilos 2206 adalah segel labirin logam presisi, bukan segel bibir karet. Ini terdiri dari cincin baja yang dibentuk dengan geometri tertentu. Sesuai dimensi stdanar, ring Nilos ini memiliki diameter dalam (d) 30 mm, diameter luar (D) 56,2 mm, lebar (a) 44 mm, dan tinggi bibir (i) 2,5 mm. Ketebalan baja (c) adalah 0,3 mm. Desain kaku ini menciptakan labirin non-kontak yang menahan minyak sekaligus memungkinkan putaran bebas, tidak seperti segel karet yang menimbulkan gesekan dan keausan.

Pemasangan langkah demi langkah AV Nilos Ring 2206

1. Periksa lubang bearing dan housing

Sebelum memasang Cincin AV Nilos 2206, pastikan cincin luar bantalan dan bahu rumahan bersih, kering, dan bebas dari gerinda. Partikel apa pun yang lebih besar dari 0,05 mm dapat mengangkat cincin Nilos, sehingga merusak jarak bebas 0,3 mm yang tepat.

2. Identifikasi orientasi yang benar

Pegang Cincin AV Nilos 2206 dengan sisi terbuka (sisi yang alur atau lekukannya terlihat) menghadap cincin bagian dalam bantalan. Sisi yang lebih datar dan tertutup harus menghadap ke luar. Memasang ring Nilos ini ke belakang akan menjebak serpihan pada bantalan sehingga menyebabkan keausan cepat.

3. Berikan tekanan tempat duduk yang merata

Gunakan alat press punjung atau alat press hidrolik dengan selongsong datar yang hanya bersentuhan dengan tepi luar Cincin Nilos AV 2206. Gaya duduk yang direkomendasikan adalah 1,5 – 3,0 kN. Jika mesin press tidak tersedia, gunakan palu berwajah lunak dan alat berbentuk tabung yang sesuai dengan diameter luar (56,2 mm). Ketuk dengan pola bintang – 6 hingga 8 ketukan ringan – untuk mencegah kemiringan.

4. Verifikasi jarak akhir dan keselarasan

Setelah memasang Cincin AV Nilos 2206, celah radial antara cincin dan cincin bagian dalam bantalan harus 0,2 – 0,4 mm. Gunakan alat pengukur rasa pada empat titik (0°, 90°, 180°, 270°). Variasi yang lebih besar dari 0,1 mm menunjukkan ketidaksejajaran. Jarak bebas aksial (c) harus tetap pada 0,3 mm yang dirancang – pengurangan apa pun berarti cincin Nilos berubah bentuk.

Dimensi penting untuk AV Nilos Ring 2206

Pemasangan cincin Nilos yang akurat ini bergantung pada kesesuaian segel dengan dimensi bantalan. Di bawah ini adalah toleransi utama:

• Diameter dalam (d) : 30,0mm ±0,1mm
• Diameter luar (D) : 56,2 mm 0,1 / -0,0 mm
• Lebar (a) : 44,0mm ±0,2mm
• Tinggi bibir (i) : 2,5mm ±0,05mm
• Ketebalan logam (c) : 0,3mm ±0,02mm

Penyimpangan di luar toleransi ini akan mengunci bantalan (jika cincin Nilos terlalu kencang) atau memungkinkan masuknya kontaminasi (jika terlalu longgar). Selalu ukur sebelum pemasangan.

Kesalahan umum saat memasang ring Nilos

• Orientasi terbalik : Itu Cincin AV Nilos 2206 tidak dapat membersihkan kotoran saat dipasang mundur. Gemuk keluar dari dalam 50–100 jam bukannya bertahan ribuan jam.
• Mengencangkan secara berlebihan atau memalu langsung : Distorsi mengubah c = 0,3 mm jarak bebas mendekati nol. Cincin Nilos bergesekan dengan cincin bagian dalam, menyebabkan panas dan kebisingan dalam beberapa menit pengoperasian.
• Tempat duduk yang eksentrik : Satu sisi cincin Nilos berada lebih dalam dari sisi lainnya. Hal ini menciptakan celah variabel (0,1 mm hingga 0,5 mm), memungkinkan partikel lebih besar dari 150 mikron untuk memasuki bantalan.
• Menggunakan drift berukuran kecil : Penyimpangan lebih kecil dari 56,2 mm memusatkan kekuatan pada bibir cincin Nilos, secara permanen merusak bentuk profil labirin yang halus.

Hindari kesalahan ini dengan menggunakan alat press yang berukuran tepat (diameter kontak = 56,2 mm ) dan memeriksa ulang orientasi sebelum menempatkannya Cincin AV Nilos 2206 .

Bagaimana cara mengkonfirmasi pemasangan cincin Nilos yang berhasil

Setelah menekan Cincin AV Nilos 2206 ke dalam housing, lakukan dua pemeriksaan verifikasi cepat:

• Tes rotasi : Putar cincin bagian dalam bantalan dengan tangan. Itu harus berputar lancar tanpa suara gesekan . Hambatan apa pun berarti cincin Nilos menyentuh bagian yang berputar.
• Pemeriksaan tempat duduk siram : Itu outer edge of the Cincin AV Nilos 2206 seharusnya rata atau tersembunyi hingga 0,1 mm di bawah permukaan perumahan. Tonjolan lebih besar dari 0,2 mm menunjukkan tempat duduk tidak lengkap.

Jika kedua kondisi tersebut terpenuhi, cincin Nilos ini memberikan efek labirin yang diinginkan – menahan minyak dan memblokir debu kasar (partikel <30 µm umumnya tidak berbahaya).

Alat yang diperlukan untuk memasang Cincin AV Nilos 2206

• Alat press punjung atau alat press hidrolik (kekuatan yang disarankan: 1,5 – 3,0 kN )
• Penyimpangan berbentuk tabung datar dengan diameter dalam >30 mm dan diameter luar 56,2 mm
• Set pengukur antena (0,05 mm hingga 1,0 mm)
• Kain bersih dan tidak berbulu serta alkohol isopropil
• Kaliper digital (untuk memverifikasi d = 30 mm and D = 56,2 mm sebelum instalasi)

Menggunakan alat yang tepat mencegah distorsi dan memastikan 0,3 mm izin desain cincin Nilos dipertahankan.

Pertanyaan yang sering diajukan tentang Cincin AV Nilos 2206

Bisakah Cincin AV Nilos 2206 digunakan kembali setelah dilepas?

Tidak. Cincin AV Nilos 2206 adalah komponen logam yang dibentuk secara presisi dan sedikit berubah bentuk saat ditekan. Penghapusan hampir selalu mengubah ketebalan c=0,3 mm atau menciptakan titik datar pada profil labirin. Selalu gunakan cincin Nilos baru untuk penyegelan yang andal.

Lubang housing apa yang diperlukan untuk cincin Nilos ini?

Cincin AV Nilos 2206 memerlukan lubang housing dengan toleransi H7 56,2 mm (biasanya 56,2 0,03 / -0,0 mm). Lubang yang lebih besar dari 56,25 mm tidak akan mengamankan cincin Nilos – cincin tersebut dapat berputar atau rontok. Jika lubangnya aus, gunakan senyawa penahan yang ditentukan untuk segel logam atau ganti wadahnya.

Haruskah pelumas diterapkan pada ring Nilos sebelum pemasangan?

Olesi sedikit lubang housing dan tepi luar Cincin Nilos AV 2206 dengan gemuk tipis (misalnya, NLGI 2). Jangan biarkan minyak masuk ke alur labirin cincin Nilos – karena dapat menarik debu abrasif. Jarak bebas bagian dalam c = 0,3 mm harus tetap kering agar berfungsi sebagai labirin yang sebenarnya.

Bagaimana cincin Nilos dibandingkan dengan cincin penyegel karet?

Berbeda dengan seal karet yang menimbulkan gesekan (torsi tarik 0,1–0,3 Nm), AV Nilos Ring 2206 merupakan seal logam non-kontak – yang menambah gesekan mendekati nol. Segel karet gagal di atas 100°C sedangkan cincin Nilos ini tahan terhadap suhu 200°C . Namun, cincin Nilos tidak dapat menyegel cairan atau debu yang sangat halus (<10 µm) seefektif segel bibir kontak. Pilih berdasarkan kondisi pengoperasian Anda.

Ekspektasi kinerja setelah pemasangan ring Nilos yang benar

Ketika Cincin AV Nilos 2206 dipasang dengan benar (sisi terbuka menghadap bantalan, seragam 0,3 mm jarak bebas, tidak ada distorsi), bantalan akan mencapai:

• Retensi lemak: >95% gemuk asli setelah 2000 jam pada kecepatan sedang (3000 rpm).
• Pengecualian kontaminan: Partikel lebih besar dari 0,1 mm diblokir secara efektif.
• Kenaikan suhu: Kurang dari 10°C di atas lingkungan sekitar karena desain labirin non-kontak pada cincin Nilos.

Penyimpangan dari prosedur pemasangan menyebabkan kegagalan bantalan dini dalam waktu 50–200 jam. Selalu perlakukan Cincin AV Nilos 2206 sebagai komponen presisi – tangani dengan hati-hati, pasang dengan benar, dan ini akan melindungi bantalan Anda selama ribuan jam.
