Mengapa Bantalan Rol Silinder NU 309 Unggul dalam Desain Motor dan Gearbox?- UKL Bearing Manufacturing Co., Ltd.

Poin Utama: Bearing NU 309 Unggul sebagai Bearing Mengambang

Untuk desain motor dan girboks yang memerlukan pemuaian panas pada poros, maka bantalan NU 309 memberikan solusi yang paling dapat diandalkan. Desainnya yang unik—cincin bagian dalam tanpa flensa—memungkinkan poros mengembang atau berkontraksi dengan bebas di kedua arah aksial tanpa menimbulkan beban internal yang merugikan. Kemampuan ini menjadikan bantalan rol silinder NU 309 pilihan yang lebih disukai untuk posisi mengambang/non-lokasi dalam sistem penggerak berkecepatan tinggi dan berdaya tinggi, yang secara langsung mencegah kegagalan bantalan dini akibat tekanan termal aksial.

Para insinyur memilih bearing NU 309 bukan hanya karena kapasitas beban radialnya yang tinggi, namun juga karena fungsionalitas khusus yang sangat diperlukan ini. Ini memecahkan masalah mekanis mendasar, memastikan stabilitas operasional dan masa pakai yang lama dalam aplikasi mulai dari gearbox industri hingga motor listrik besar.

Anatomi Desain: Mengapa Tidak Ada Flensa di Cincin Bagian Dalam?

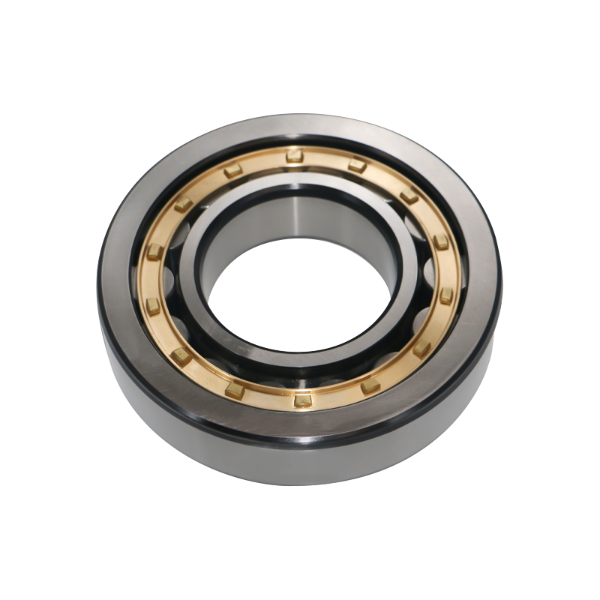

Ciri khas bantalan gaya NU adalah cincin bagian dalam benar-benar bebas dari flensa integral. Kedua flensa terletak di cincin luar, memandu rakitan roller dan sangkar. Desain yang disengaja ini memberikan dua keuntungan teknis yang penting:

1. Gerakan Aksial Tidak Terbatas
Poros, bersama dengan cincin bagian dalam, dapat meluncur secara aksial di dalam bantalan. Hal ini mengakomodasi ekspansi atau kontraksi termal poros—yang umum terjadi pada motor dan kotak roda gigi selama siklus start-up dan shutdown—tanpa menghasilkan gaya aksial berbahaya yang akan membebani bantalan secara berlebihan.

2. Dukungan Beban Radial Murni
Sebagai bantalan apung murni, bantalan rol silinder NU 309 dirancang hanya untuk menopang beban radial yang berat. Ini sengaja tidak dimaksudkan untuk beban aksial apa pun. Definisi jalur beban yang jelas ini memungkinkan para insinyur untuk menetapkan manajemen beban aksial ke bantalan lokasi khusus (misalnya, bantalan bola dalam alur atau bantalan desain NUP) di ujung poros yang lain, sehingga mengoptimalkan desain sistem total.

Dalam istilah praktis, ini berarti ketika Anda menentukan bantalan NU 309, Anda memilih komponen dengan satu tujuan yang jelas: untuk menangani gaya radial sekaligus mengakomodasi pertumbuhan poros linier.

Metrik Kinerja: Peringkat Beban & Kemampuan Kecepatan

Dimensi bantalan NU 309 distandarisasi pada lubang 45mm (d) x diameter luar 100mm (D) x lebar 25mm (B). Dalam selubung kompak ini, bantalan memberikan kapasitas beban radial yang signifikan karena kontak garis antara roller dan raceways. Untuk desain bantalan ECP NU 309 standar, indikator kinerja utama adalah:

Peringkat beban dinamis dasar (C): ~100,8 kN
Peringkat beban statis dasar (C0): ~90 kN
Membatasi kecepatan pelumasan gemuk/minyak: ~6.000 - 7.500 putaran/mnt (tergantung pada akhiran desain seperti ECJ, ECP, atau ECM dan metode pelumasan)

Nilai-nilai ini menegaskan bahwa peringkat beban bantalan NU 309 sangat tinggi untuk ukurannya, sehingga cocok untuk aplikasi dengan beban radial yang berat, seperti poros kecepatan tinggi kotak roda gigi industri atau motor penggerak utama.

Perbandingan Kritis: NU 309 vs. NJ 309 vs. NUP 309

Memahami perbedaan desain yang halus antara jenis bantalan silinder satu baris sangat penting untuk penerapan yang benar. Gunakan tabel di bawah ini untuk membedakannya NU 309 dari varian terdekatnya:

Fitur	NU 309 (Mengambang)	NJ 309 (Menemukan/Mengambang)	NUP 309 (Penemuan)
Flensa Cincin Bagian Dalam	Tidak ada	Satu flensa integral (di satu sisi)	Satu flensa tetap, satu cincin flensa longgar
Kapasitas Beban Aksial	Tidak ada (pure radial)	Searah (satu arah)	Dua arah (dua arah)
Fungsi Utama	Mengakomodasi ekspansi poros	Lokasi aksial ringan dalam satu arah	Lokasi poros (ujung tetap)
Aplikasi Khas	Bantalan mengambang di motor atau gearbox	Menemukan lokasi bantalan dengan dorongan ringan dalam satu arah	Menemukan lokasi bantalan dengan daya dorong dua arah penuh

Saat melakukan analisis NU 309 vs NJ 309, faktor penentu utama adalah apakah aplikasi Anda memerlukan bantalan untuk mengakomodasi pergerakan poros aksial (pilih NU) atau juga menangani beberapa beban aksial (pilih NJ). Pertukaran bantalan NU 309 atau pencarian setara SKF NU 309 sering kali berfokus pada spesifikasi fungsional ini.

Rekayasa Aplikasi: Kasus Penggunaan Praktis

NU 309 untuk aplikasi gearbox sangat umum, khususnya pada poros input kecepatan tinggi. Di sini, poros memanas dengan cepat dari kecepatan putaran tinggi, menciptakan ekspansi termal yang signifikan. NU 309 bertindak sebagai bantalan sisi bebas atau mengambang, memungkinkan ekspansi ini terjadi tanpa menyebabkan beban awal aksial yang dapat menyebabkan panas berlebih dan kejang. Demikian pula, konfigurasi motor listrik bantalan mengambang adalah praktik standar untuk motor dengan ukuran rangka tertentu, melindungi bantalan ujung penggerak dan non-penggerak dari kegagalan yang disebabkan oleh panas.

Contoh praktis lainnya adalah NU 309 untuk aplikasi kompresor. Pada kompresor sekrup putar atau sentrifugal, poros rotor mengembang secara signifikan saat mesin mencapai suhu pengoperasian. NU 309 pada sisi non-dorong rotor memberikan kebebasan aksial yang diperlukan, memastikan jarak bebas internal kritis antara rotor dipertahankan untuk efisiensi optimal.

Panduan Seleksi: Sufiks dan Izin Internal

Saat menentukan bantalan NU 309, kode akhiran menentukan detail desain penting yang memengaruhi kinerja. Misalnya:

ECP: Sangkar PA66 yang diperkuat serat kaca, berpusat pada roller. Menawarkan kekuatan yang baik dan kemampuan kecepatan tinggi.
ECM: Sangkar kuningan yang dikerjakan dengan mesin, dipandu roller. Cocok untuk suhu yang lebih tinggi dan kondisi yang menuntut.
ECJ: Sangkar baja tekan, berpemandu roller. Pilihan yang kuat dan hemat biaya.

Yang tidak kalah pentingnya adalah memilih jarak bebas bantalan NU 309 yang tepat. Untuk aplikasi dengan gradien suhu tinggi antara cincin dalam dan luar, jarak bebas internal radial C3 (lebih besar dari normal) sering kali diperlukan. Menentukan bantalan NU 309 ECP/C3 memastikan bahwa bahkan dalam kondisi termal yang parah, bantalan tidak mengalami jarak bebas negatif, yang akan mengurangi masa pakainya secara drastis.

Bagi insinyur dengan peralatan lama, mengetahui opsi penggantian bantalan NU 309 yang setara atau tepat adalah hal yang sangat penting. Selalu cocokkan dimensi, peringkat beban, akhiran desain (ECP, ECM, dll.), dan tingkat jarak bebas internal (misalnya, C3) untuk memastikan penggantian yang langsung dan andal. Memahami dengan benar kisaran suhu pengoperasian bearing NU 309 dan persyaratan pelumasan juga penting untuk mencapai masa pakai L10 yang dihitung.
