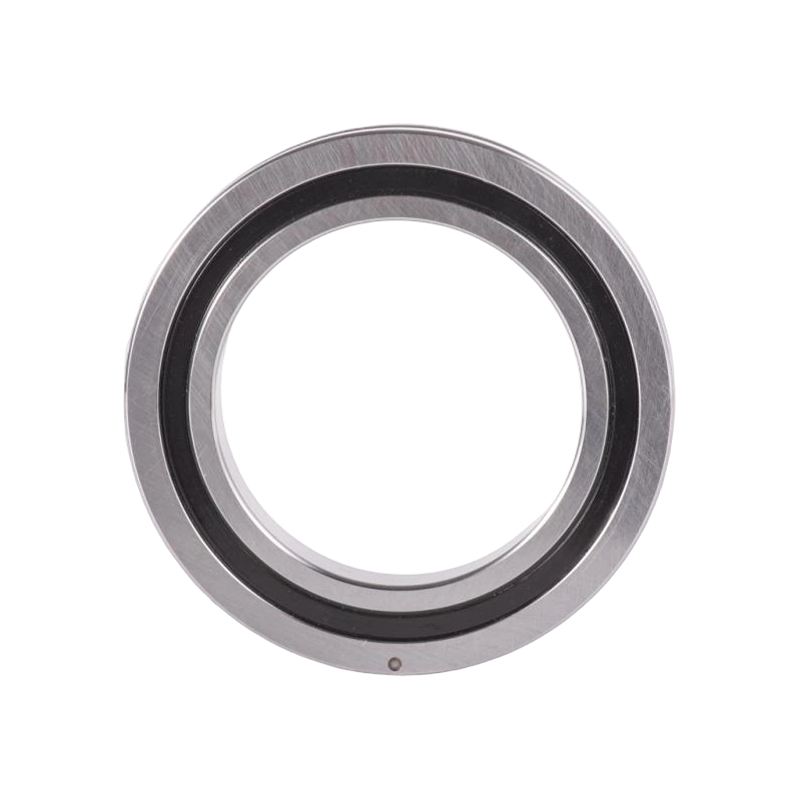

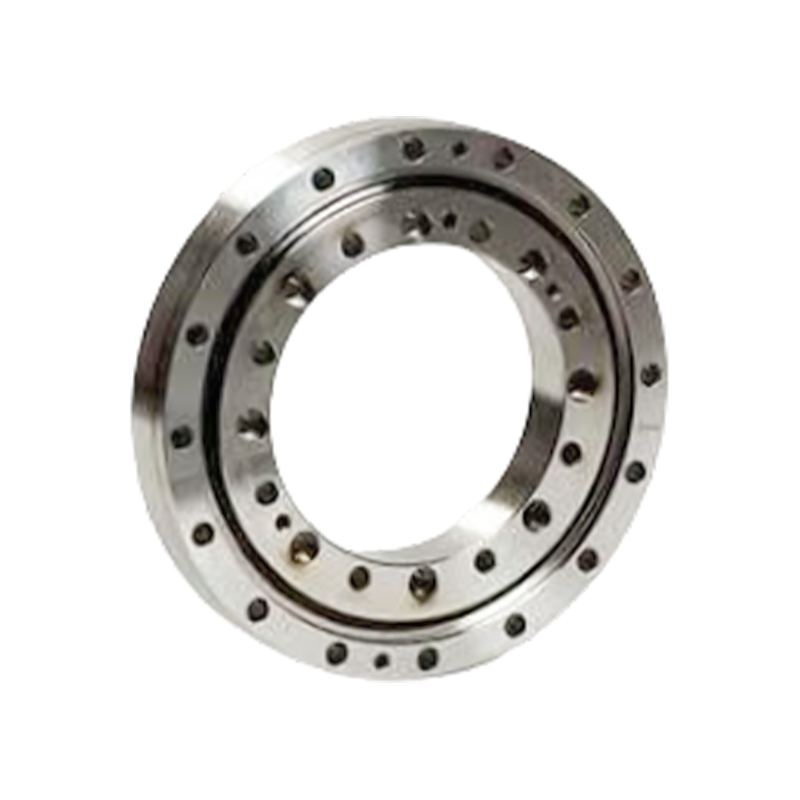

Crossed Roller Bearings (Cross-Roller Bearings)Crossed Roller Bearings, also known as cross-roller bearings, utilize an internal structure where cylindrical rollers are arranged crosswise at a 90° angle to each other within V-shaped raceways. Separators or spacers are placed between the rollers.This structure allows a single bearing to simultaneously handle loads in all directions, including radial loads, axial loads, and overturning moments. The bearings are characterized by their minimal overall dimensions (miniaturization), high rigidity, high rotational accuracy, and combined load-carrying capacity. Therefore, they are best suited for: Joints or rotating parts of industrial robots. Rotating parts of manipulators/robot hands.Rotary tables of machining centers.Precision rotary tables.Medical equipment.Measuring instruments.IC manufacturing equipment, and other applications. Structural Types of Crossed Roller Bearings Crossed roller bearings are generally classified into three structural forms: Outer ring separable, inner ring integrated. Outer ring integrated, inner ring separable. Both outer and inner rings are integrated.

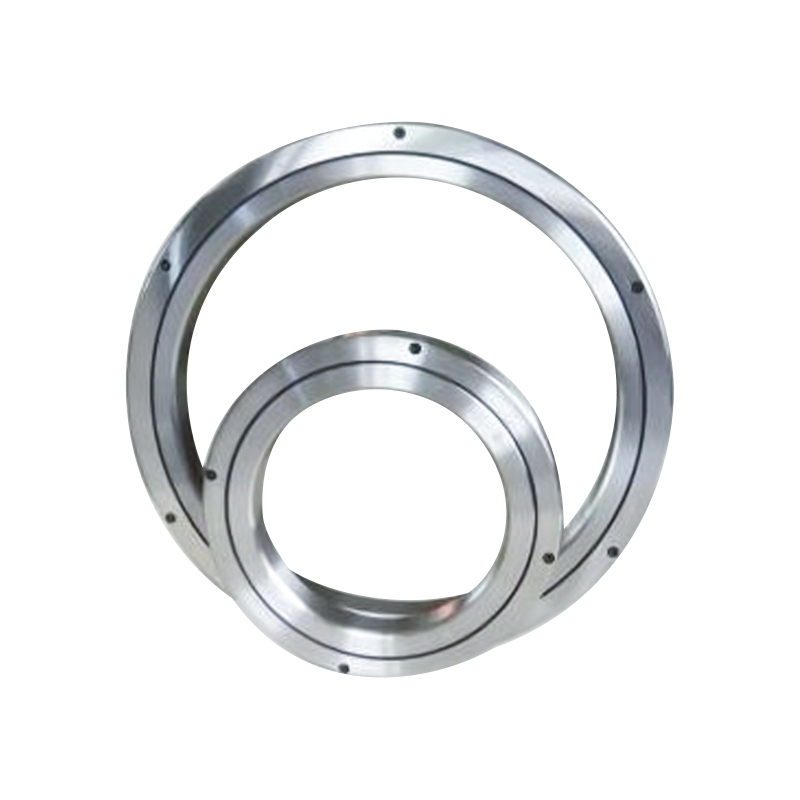

1. RB Type (Separable Outer Ring, Integrated Inner Ring)Structure: The outer ring is split into two pieces, while the inner ring is a single, integrated component.Application: Suitable for applications requiring high rotational accuracy of the inner ring.
2. RE Type (Integrated Outer Ring, Separable Inner Ring)Structure: Has the same external dimensions as the RB type, but the outer ring is integrated, and the inner ring is split into two pieces.Application: Suitable for applications requiring high rotational accuracy of the outer ring.

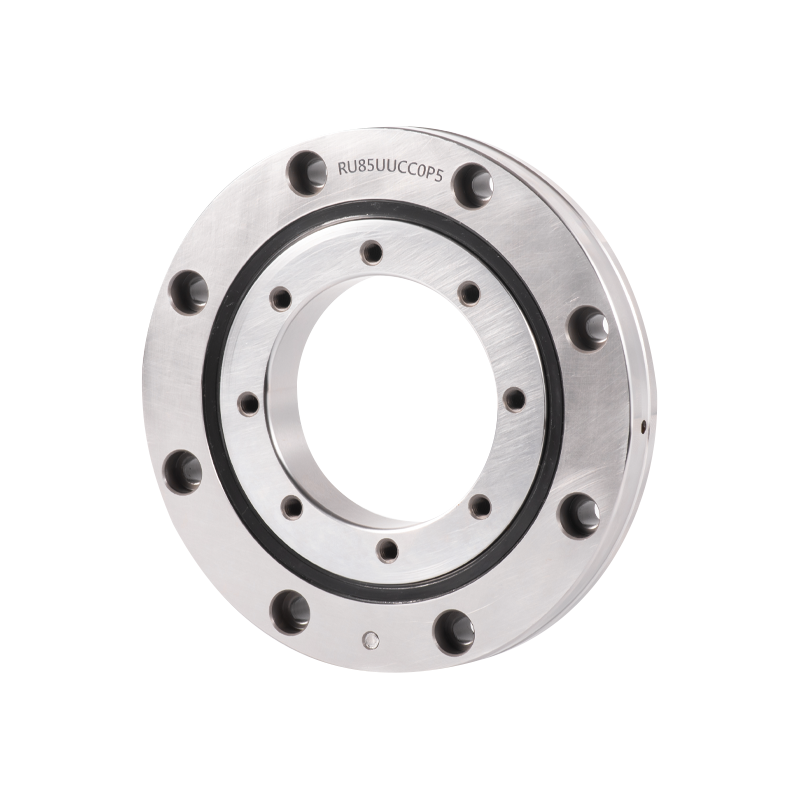

3. RU Type (Integrated Inner and Outer Rings, with Mounting Holes)Structure: Both inner and outer rings are integrated and feature mounting holes. This eliminates the need for fixing flanges and support seats, making it very convenient to use. Performance: Since the inner and outer rings are integrated, installation has minimal effect on performance, ensuring stable rotational accuracy and torque.Application: Suitable for applications requiring high rotational accuracy for both the inner and outer rings.

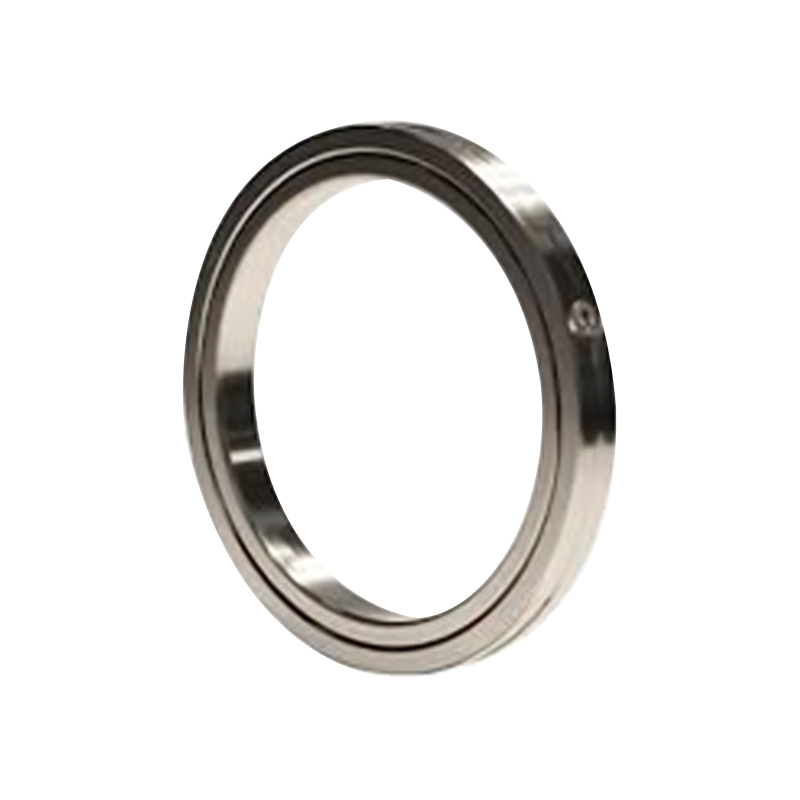

4. RA Type (Separable Outer Ring, Integrated Inner Ring, Ultra-Thin)Structure: An ultra-thin design where the thickness of the inner and outer rings is reduced to the maximum extent. The structure is the same as the RB type, with a split outer ring. Application: Suitable for parts requiring lightweight and compact design, such as the rotating sections of robots and manipulators.

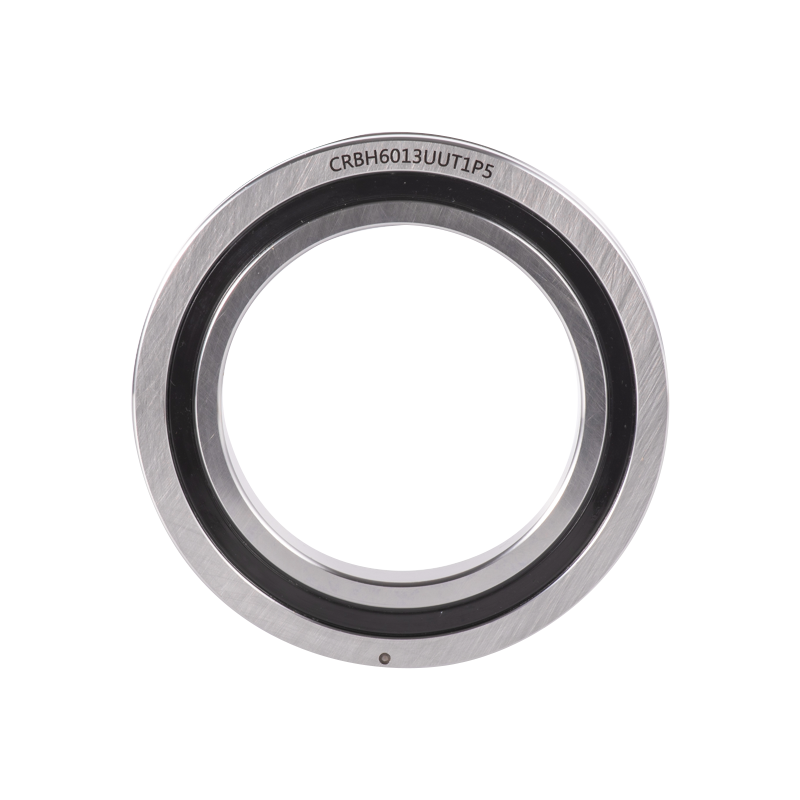

5. RBH Type (Integrated Inner and Outer Rings, Ultra-Thin)Structure: Ultra-thin design with integrated inner and outer rings, but without mounting holes. Requires fixing with flanges and support seats during installation.Performance: The integrated structure of both rings prevents performance degradation due to installation, ensuring stable rotational accuracy and torque.Application: Suitable for applications requiring small size (miniaturization) while maintaining high rotational accuracy for both inner and outer rings.
6. SX Type (Integrated Inner Ring, Separable Outer Ring, Ultra-Thin)Structure: For the same shaft diameter, the SX type has a smaller cross-section than the RB type. Due to the ultra-thin design, neither the inner nor outer rings have mounting holes, requiring fixing with flanges and bearing seats during installation. Application: Suitable for applications where the inner ring rotates.

Bantalan Robot Industri: Terjemahan Profesional
Bantalan robot industri adalah komponen inti robot, terutama digunakan pada sambungan, unit slewing, dan meja putar presisi.
Jenis utama termasuk Bantalan Rol Silang dan Bantalan Berdinding Tipis Bagian Konstan.
Bantalan ini diperlukan untuk menahan beban multi-arah sekaligus menawarkan karakteristik seperti presisi tinggi, kekakuan tinggi, dan gesekan rendah.

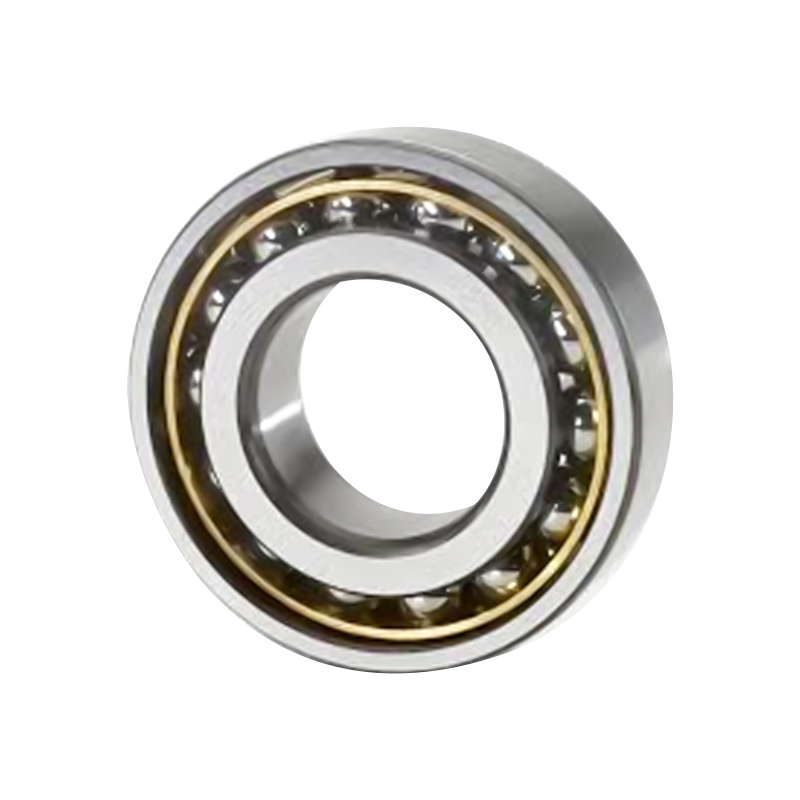

Jalur cincin bagian dalam dan luar dari bantalan bola kontak sudut dipindahkan relatif satu sama lain ke arah sumbu bantalan. Hal ini menunjukkan bahwa bantalan ini dirancang untuk mengakomodasi beban gabungan, yaitu beban radial dan beban aksial. Kapasitas dukung beban aksial dari bantalan bola kontak sudut meningkat seiring dengan meningkatnya sudut kontak. Sudut kontak didefinisikan sebagai sudut antara garis yang menghubungkan titik kontak bola dan lintasan (yaitu, arah perpindahan beban gabungan dari satu lintasan ke lintasan lainnya) dan garis yang tegak lurus terhadap sumbu bantalan pada bidang radial.

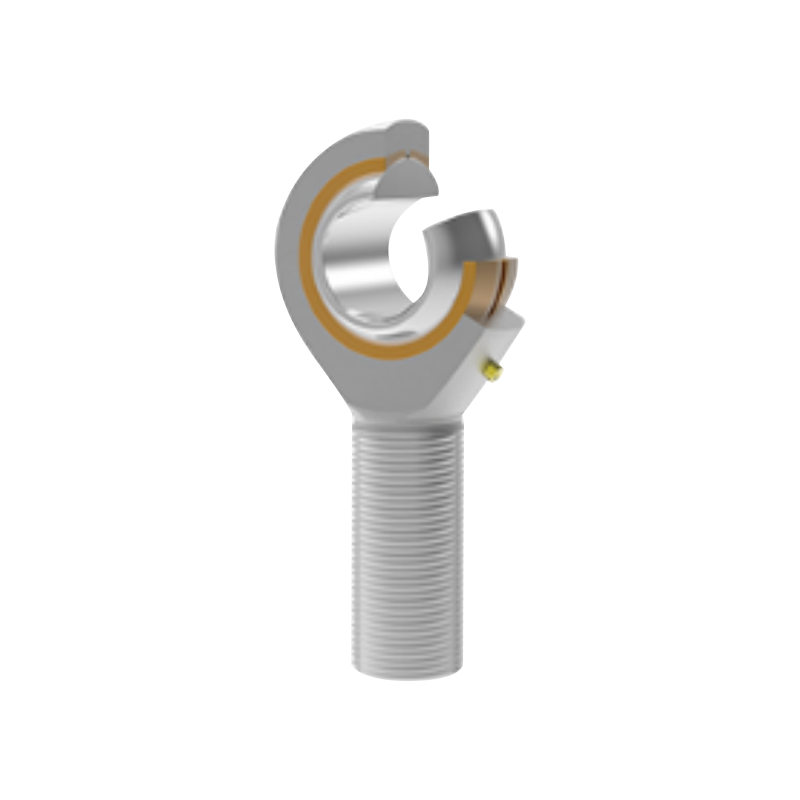

Rod End Bearing adalah komponen mekanis penting yang digunakan dalam berbagai aplikasi untuk memberikan gerakan rotasi dan osilasi antara dua komponen yang terhubung. Mereka memainkan peran penting dalam mentransfer gerakan dan beban dalam sistem industri dan otomotif yang berbeda, menawarkan presisi dan efisiensi tinggi dalam lingkungan yang menantang.

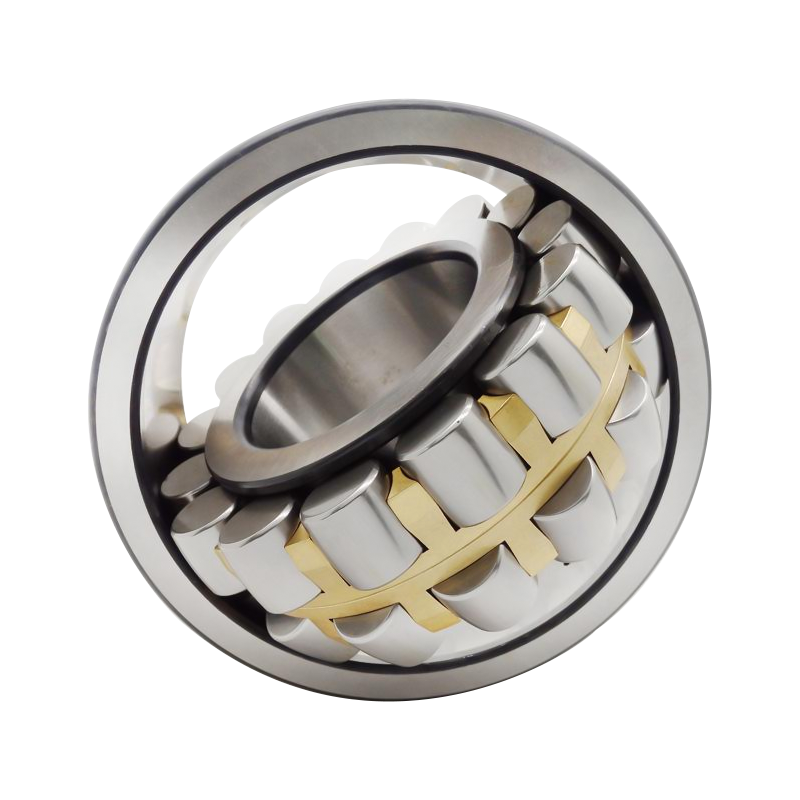

Bantalan rol bulat terdiri dari cincin luar dengan lintasan bulat dan cincin bagian dalam dengan dua lintasan, satu atau dua sangkar, dan satu set rol bulat.
Karena pusat lintasan bola lingkar luar bertepatan dengan pusat bantalan, maka bantalan tersebut memiliki sifat menyelaraskan diri (Self-Alignment). Hal ini memungkinkannya untuk secara otomatis mengkompensasi ketidakselarasan yang timbul dari kesalahan sudut antara poros dan rumahan, atau dari defleksi poros.
Bantalan ini mampu mengakomodasi beban radial yang berat dan beban aksial dua arah tertentu, sehingga sangat cocok untuk aplikasi yang mengalami beban berat atau getaran.
Bantalan rol bulat tersedia dengan dua jenis lubang: lubang silinder dan lubang tirus. Bantalan lubang tirus ditandai dengan akhiran "K" (dengan lancip 1:12) atau "K30" (dengan lancip 1:30) mengikuti sebutan dasar.

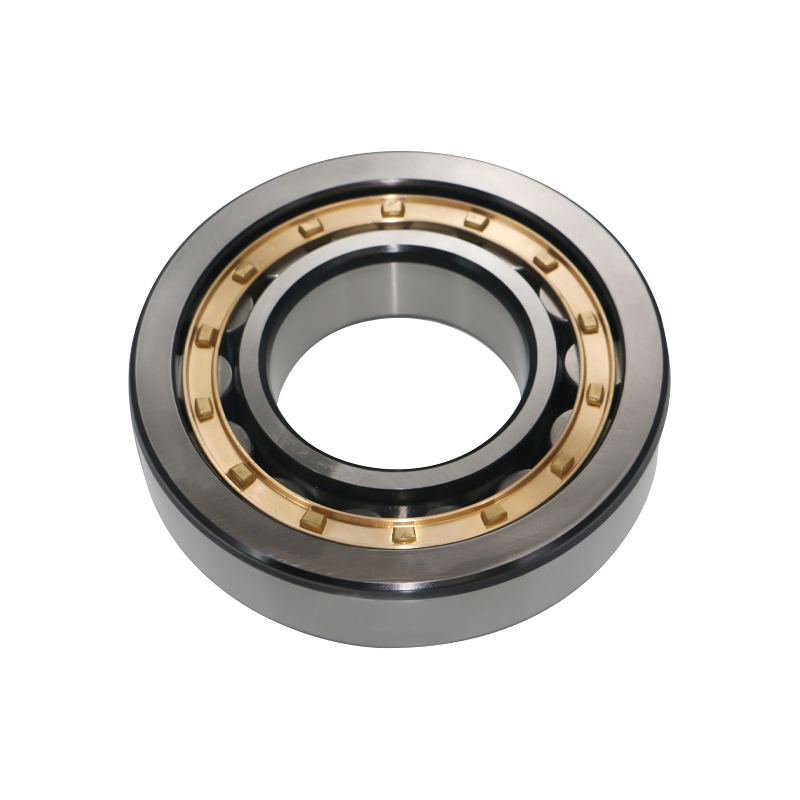

Bantalan rol silinder adalah bantalan dimana rol silinder dan jalur balap berada dalam kontak garis.
Mereka memiliki kapasitas beban yang tinggi dan terutama mengakomodasi beban radial. Karena gesekan yang rendah antara elemen penggulung dan rusuk/flensa cincin, elemen ini cocok untuk rotasi kecepatan tinggi.
Tergantung pada ada tidaknya flensa pada cincin, mereka dikategorikan menjadi:
Bantalan rol silinder satu baris: Seperti tipe NU, NJ, NUP, N, dan NF.
Bantalan rol silinder dua baris: Seperti tipe NNU dan NN.
Bantalan ini biasanya memiliki struktur cincin bagian dalam dan cincin luar yang dapat dipisahkan.
Bantalan rol silinder tanpa flensa pada cincin dalam atau luar memungkinkan perpindahan aksial relatif antara cincin dalam dan luar. Akibatnya, jenis ini dapat digunakan sebagai bantalan non-lokasi (mengambang) (atau "bantalan ujung bebas").
Bantalan rol silinder yang dilengkapi flensa ganda di satu sisi dan flensa tunggal di cincin berlawanan dapat menahan beban aksial tingkat tertentu dalam satu arah.
Umumnya, mereka menggunakan sangkar baja tekan atau sangkar kuningan padat yang dikerjakan dengan mesin. Namun, beberapa desain juga menggunakan sangkar poliamida yang dicetak.

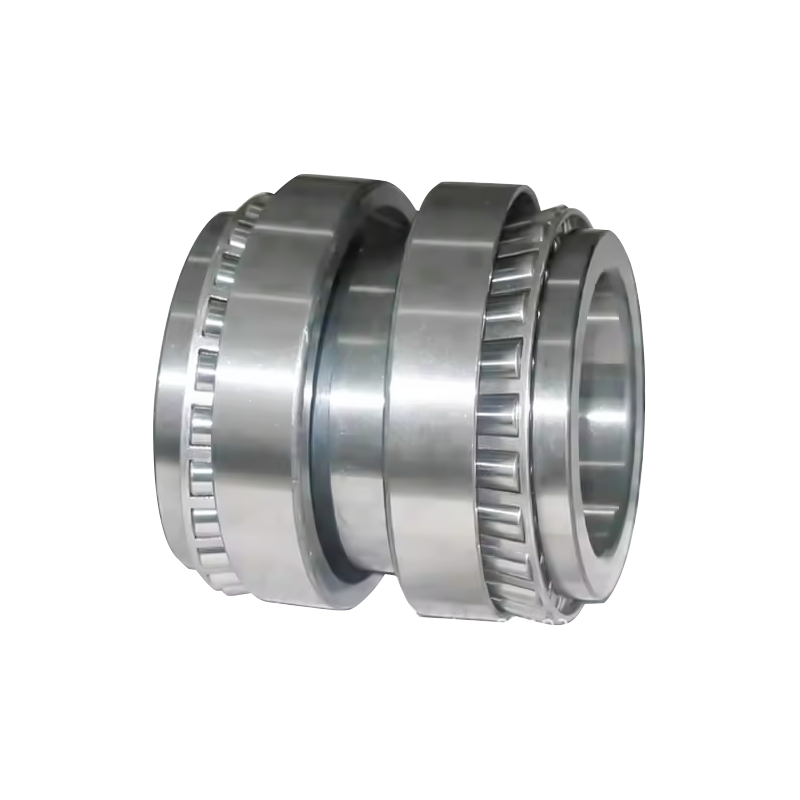

Desain bantalan rol tirus menampilkan permukaan berbentuk kerucut pada cangkir (cincin luar), kerucut (cincin dalam), dan rol, dengan simpul permukaan ini menyatu pada titik yang sama pada sumbu bantalan.
Selain bantalan seri metrik, tersedia juga bantalan seri inci.
Bantalan jenis ini cocok untuk aplikasi yang melibatkan beban berat atau guncangan.
Bantalan rol tirus:
Mampu menampung beban radial dan beban aksial secara bersamaan dalam satu arah.
Karena gaya komponen aksial dihasilkan ketika bantalan jenis ini dibebani secara radial, dua bantalan harus digunakan bersama-sama, baik berhadapan atau membelakangi, atau dua atau lebih bantalan harus dicocokkan untuk digunakan.
Tersedia dalam tipe Standard, Medium, dan Steep yang memiliki ukuran sudut kontak berbeda-beda.
Bantalan seri metrik lancip sedang diidentifikasi dengan kode tambahan “C” yang ditambahkan sebagai akhiran pada nomor bantalan.
Bantalan yang lebar cincin luarnya, diameter dalam kecil dari cincin luarnya, dan sudut kontaknya ditentukan sesuai dengan spesifikasi ISO 355 ditandai dengan kode akhiran bantu “J”.

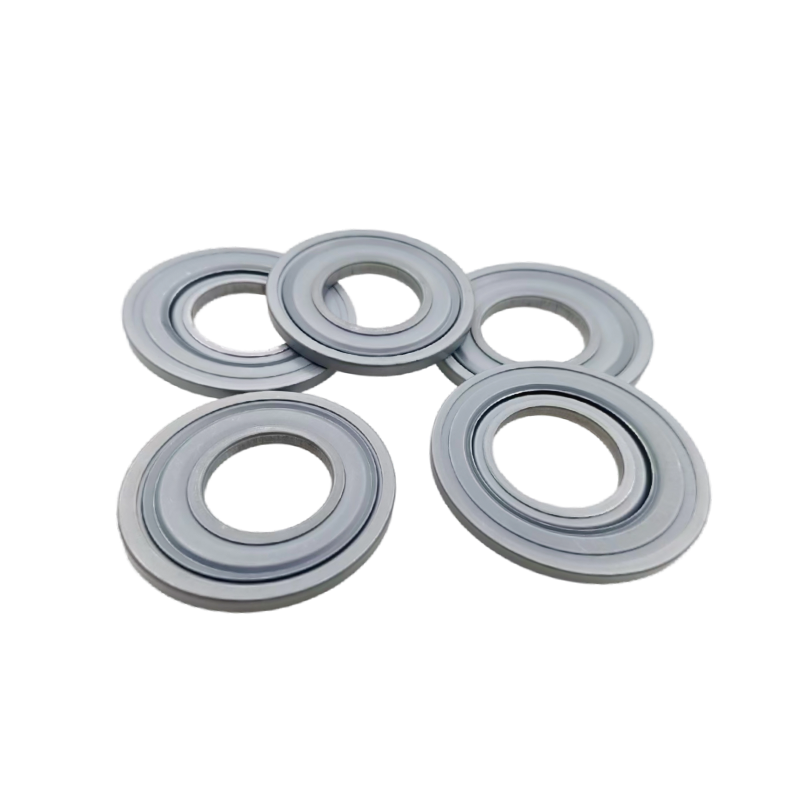

Segel logam NILOS-RING adalah elemen penyegelan logam yang dirancang khusus untuk bantalan berpelumas gemuk. Tujuannya adalah untuk melindungi bantalan dari masuknya kontaminan.
Cincin NILOS yang seluruhnya terbuat dari logam dirancang untuk mencegah kotoran, debu, serpihan, dan kontaminan abrasif lainnya memasuki bantalan bola dan bantalan rol. Hal ini membantu memperpanjang waktu kerja dan masa pakai bearing, khususnya di lingkungan pengoperasian dan industri yang keras.

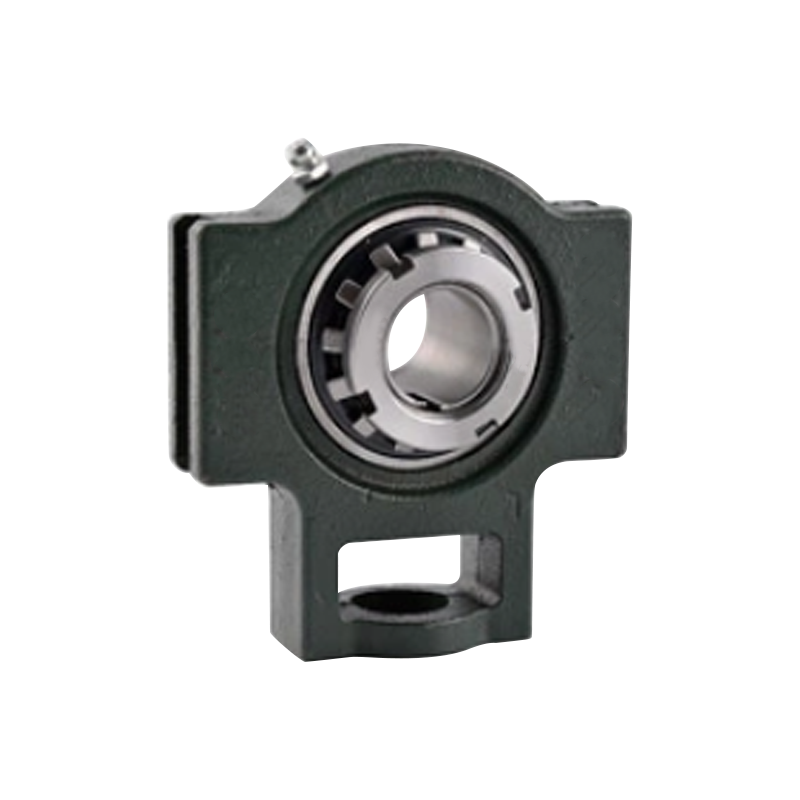

Unit Blok Plummer / Bantalan Terpasang Unit Blok Plummer (juga dikenal sebagai Unit Bantalan Terpasang) adalah rakitan bantalan yang menggabungkan bantalan gelinding dengan rumah bantalan. Ini adalah unit bantalan siap dipasang yang mencakup rumahan dengan alas dan bantalan sisipan di dalam blok pemasangan. Blok pemasangan diamankan ke alasnya, dan poros kemudian dimasukkan, sehingga komponen internal dapat berputar. Nilai inti dari unit-unit ini terletak pada kenyataan bahwa unit-unit tersebut merupakan unit yang sepenuhnya mandiri dan telah dilumasi sebelumnya yang siap dipasang pada peralatan, sehingga sangat menyederhanakan proses perakitan mesin mekanis. Fitur Struktural Bantalan yang Dipasang Unit bantalan yang dipasang menggunakan desain bantalan dan rumah pemasangan yang terintegrasi. Dalam kasus tipe penyelarasan sendiri, bantalan diamankan dengan cincin penahan (atau cincin penahan). Unit-unit ini memiliki kemampuan penyelarasan otomatis, yang memungkinkannya mengakomodasi ketidakselarasan poros atau kesalahan sudut hingga 3°.
