6224 Bantalan Bola Alur Dalam: Desain Baris Tunggal untuk Motor Industri

Memahami Bantalan Bola Alur Dalam Baris Tunggal

A 6224 bantalan merupakan komponen fundamental dalam mesin industri modern. Bantalan bola dalam alur satu baris adalah salah satu jenis bantalan yang paling serbaguna dan banyak digunakan di sektor manufaktur, otomotif, dan energi. Bantalan ini mendukung beban radial dan beban aksial sedang melalui desain sederhana namun efektif yang menampilkan bola baja yang ditempatkan dalam cincin beralur.

Desain alur yang dalam menciptakan jalur beban yang berkesinambungan di sekitar bantalan, mendistribusikan tegangan secara merata ke seluruh elemen rolling. Arsitektur ini memungkinkan rotasi yang mulus dalam kondisi yang menuntut dengan tetap menjaga keandalan operasional yang tinggi. Itu 6224 bantalan bola dalam alur baris tunggal penunjukannya mengikuti standar ISO internasional, yang menunjukkan karakteristik dimensi dan kinerja spesifik yang dapat diandalkan oleh para insinyur di seluruh rantai pasokan global.

Fitur Desain Inti Bantalan Bola Alur Dalam

Bantalan bola dalam alur menggabungkan beberapa elemen desain penting yang berkontribusi terhadap penerapannya secara luas di lingkungan industri.

Komponen Struktural

Lingkar luar dilengkapi alur raceway dalam yang memandu elemen bergulir
Cincin bagian dalam dengan geometri alur yang serasi untuk kontak bola yang presisi
Bola baja sebagai elemen penggulung, biasanya berkisar antara 6 hingga 12 per bantalan
Sangkar yang menjaga jarak yang tepat antar elemen penggulung
Segel atau pelindung opsional yang melindungi permukaan internal dari kontaminasi

Pembuatan komponen-komponen ini secara presisi memastikan minimalnya getaran dan kebisingan selama pengoperasian. Kualitas permukaan akhir pada alur raceway secara langsung mempengaruhi masa pakai bearing dan kelancaran operasional. Teknik produksi modern menjaga toleransi dalam mikrometer, memungkinkan bearing mencapai kecepatan putar melebihi 10.000 RPM dalam banyak aplikasi.

Distribusi Kapasitas Beban

Tidak seperti jenis bantalan lainnya, bantalan alur dalam unggul dalam mengelola skenario beban gabungan. Geometrinya memungkinkan bola untuk memikul beban radial yang tegak lurus terhadap poros dan beban aksial sederhana yang sejajar dengan arah poros. Karakteristik kapasitas ganda ini menghilangkan kebutuhan akan berbagai jenis bantalan di banyak aplikasi, sehingga mengurangi kompleksitas desain dan biaya sistem.

6224 Spesifikasi Bantalan dan Parameter Teknis

Memahami spesifikasi dimensi dan kinerja membantu para insinyur memilih bantalan yang sesuai untuk aplikasi spesifik.

Parameter	Nilai	Satuan
Diameter Lubang (d)	120	mm
Diameter Luar (D)	215	mm
Lebar (B)	40	mm
Radius Fillet Minimum (kanan)	2.1	mm
Berat	5.27	kg
Tipe Lubang	Lubang Silinder	-
Elemen Bergulir	Bola Baja, Baris Tunggal	-

Karakteristik Kinerja

Metrik Kinerja	Peringkat
Peringkat Beban Dinamis Dasar (Cr)	146 kN
Peringkat Beban Statis Dasar (Kor)	118 kN
Batas Kecepatan Pelumasan Oli	6300 RPM
Batas Kecepatan Pelumasan Gemuk	4000 RPM
Kisaran Suhu Pengoperasian	-30 hingga 120 derajat Celcius
Klasifikasi Toleransi	Standar C0, dapat ditingkatkan ke C3/C4

Pilihan Segel dan Varian

Bearing 6224 hadir dalam berbagai konfigurasi untuk disesuaikan dengan lingkungan pengoperasian yang berbeda:

Desain terbuka untuk aplikasi dengan sistem pasokan pelumasan berkelanjutan
Pelindung logam satu sisi melindungi dari debu sekaligus mempertahankan aliran pelumasan
Segel kontak karet dua sisi menawarkan peningkatan perlindungan terhadap kontaminan lingkungan
Disegel bantalan bola dalam alur baris tunggal yang disegel varian mengurangi frekuensi pemeliharaan

Keuntungan Utama Bantalan Bola Alur Dalam Baris Tunggal

Manfaat Kinerja

Bantalan alur dalam memberikan kinerja luar biasa di berbagai dimensi operasional. Geometrinya yang sederhana memungkinkan gesekan yang lebih rendah dibandingkan dengan desain bantalan yang rumit, sehingga mengurangi konsumsi energi dalam sistem industri. Sudut kontak nol derajat antara bola dan lintasan memungkinkan bantalan ini menangani beban kejut secara efektif, menyerap lonjakan gaya mendadak tanpa kegagalan dini.

Stabilitas termal merupakan keuntungan signifikan lainnya. Material konstruksi baja mempertahankan sifat mekanik yang konsisten pada rentang suhu yang ditentukan, memastikan kinerja yang dapat diprediksi baik dalam aplikasi kriogenik maupun suhu tinggi. Jalur beban terdistribusi mencegah konsentrasi tegangan lokal yang dapat memicu kegagalan kelelahan.

Keuntungan Ekonomi

Biaya produksi yang lebih rendah dibandingkan jenis bantalan khusus mengurangi belanja modal peralatan
Volume produksi yang tinggi memastikan ketersediaan stok dan harga yang kompetitif
Masa pakai yang lebih lama mengurangi frekuensi penggantian dan waktu henti operasional
Persyaratan perawatan minimal dibandingkan dengan alternatif bantalan geser
Kompatibel dengan praktik pemasangan standar dan prosedur pemasangan

Instalasi dan Keserbagunaan

Para insinyur menghargai standardisasi yang dibangun dalam desain bantalan alur dalam. Ukuran poros universal dan antarmuka pemasangan standar menyederhanakan pengembangan peralatan. Fleksibilitas ini memungkinkan bantalan bola dalam alur untuk motor listrik aplikasi di berbagai industri tanpa memerlukan adaptasi khusus. Desain lubang silindris mengakomodasi poros padat dan selongsong meruncing melalui perangkat keras pemasangan yang sesuai.

Aplikasi Industri dan Skenario Operasi

Area Aplikasi Utama

Bantalan alur dalam berfungsi sebagai komponen fundamental dalam mesin industri yang mencakup berbagai sektor. Kemampuan beradaptasinya terhadap berbagai kondisi beban dan rentang kecepatan menjadikannya cocok untuk berbagai aplikasi yang sangat luas.

Motor Listrik dan Peralatan Putar: Inti dari desain motor, bantalan ini mendukung putaran poros pada motor tenaga kuda fraksional melalui motor industri besar yang melebihi 1000 tenaga kuda. Varian tersegel memberikan perlindungan di lingkungan dengan debu, kelembapan, atau paparan bahan kimia.

Peralatan Penanganan Material: Sistem konveyor, kerekan, dan mekanisme pengangkatan bergantung pada bantalan alur dalam untuk menopang beban dengan andal. Kapasitas beban radial mengakomodasi operasi pemindahan material berat di fasilitas pertambangan, konstruksi, dan manufaktur.

Kompresor dan Pompa: Desain kompresor bolak-balik dan putar menggabungkan bantalan ini untuk mempertahankan posisi poros yang tepat dalam variasi tekanan dinamis. Aplikasi pompa mendapat manfaat dari varian bantalan tersegel yang tahan terhadap masuknya air dan mencegah korosi internal.

Mesin Pertanian: Peralatan pertanian mulai dari sistem penanganan biji-bijian hingga mesin pengolah tanaman menggunakan bantalan alur dalam pada sistem penggerak utama dan komponen tambahan. Paparan lingkungan terhadap debu, kelembapan, dan residu organik memerlukan varian yang tersegel atau terlindung.

Pengolahan Tekstil dan Kertas: Aplikasi spindel berkecepatan tinggi dan peralatan penanganan web mengandalkan bantalan alur dalam untuk kinerja yang konsisten. Variasi suhu di lingkungan pemrosesan tetap berada dalam kisaran operasional bearing.

Pertimbangan Kecepatan dan Beban

Kondisi pengoperasian menentukan jenis segel dan metode pelumasan yang sesuai. Aplikasi kecepatan tinggi mendekati 6000 RPM biasanya menggunakan pelumasan oli untuk meminimalkan pemanasan gesekan. Pengoperasian kecepatan sedang pada kisaran 2000 hingga 4000 RPM bekerja secara efektif dengan pelumasan gemuk, sehingga memerlukan intervensi perawatan yang lebih jarang. Skenario beban berat berkecepatan rendah mendapat manfaat dari bantalan tersegel yang memerangkap pelumasan dan mengecualikan kontaminan lingkungan.

Aplikasi yang melebihi rentang suhu sekitar atau beroperasi di lingkungan korosif memerlukan material bantalan selain baja standar. Elemen dan ras penggulung baja tahan karat tahan terhadap oksidasi dan serangan kimia, sehingga memperpanjang masa pakai dalam aplikasi pemrosesan kelautan atau kimia.

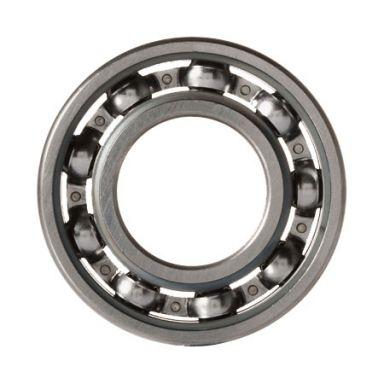

726aa0f8e34b88245d4d733891aaee54tplv-be4g95zd3a-448x448

Memilih dan Memasang Bantalan Bola Alur Dalam

Kriteria Pemilihan Bantalan

Pemilihan bantalan yang tepat memastikan kinerja peralatan yang optimal dan umur operasional yang panjang. Insinyur harus mengevaluasi beberapa parameter penting sebelum menentukan model bantalan tertentu.

Analisis Beban: Hitung beban radial dan aksial yang diharapkan selama operasi normal dan selama transien penyalaan/pematian. Bandingkan beban yang dihitung ini dengan peringkat beban dasar bantalan. Margin keselamatan 1,5 hingga 2,0 kali nilai beban dasar merupakan praktik standar untuk memperpanjang masa pakai bantalan.

Persyaratan Kecepatan: Identifikasi rentang kecepatan operasi yang diharapkan dan kecepatan rotasi puncak. Referensikan batas kecepatan pelumasan bantalan untuk menentukan apakah pelumasan oli atau gemuk lebih sesuai dengan aplikasinya. Aplikasi kecepatan tinggi mungkin memerlukan bantalan dengan desain sangkar yang dioptimalkan untuk meminimalkan efek sentrifugal pada elemen gelinding.

Faktor Lingkungan: Kaji paparan kontaminasi, keberadaan kelembapan, suhu ekstrem, dan paparan bahan kimia. Varian bantalan yang tersegel melindungi dari masuknya debu dan kelembapan, namun membatasi penambahan gemuk. Bantalan terbuka memungkinkan pasokan pelumasan baru secara terus menerus namun memerlukan penyegelan eksternal yang efektif pada tingkat rumah mesin.

Konfigurasi Pemasangan: Tentukan apakah pemasangan poros atau housing sesuai dengan geometri aplikasi. Pertimbangkan persyaratan toleransi dan tetapkan metode pemasangan yang mampu menopang beban radial dan aksial dengan baik selama pengoperasian.

Praktik Terbaik Instalasi

Periksa bantalan setelah diterima untuk memastikan tidak ada kerusakan yang terjadi selama penyimpanan atau pengiriman
Tangani bearing dengan tangan bersih atau sarung tangan yang sesuai, jangan pernah menyentuh permukaan raceway
Gunakan alat dan teknik pemasangan yang tepat untuk menghindari penggunaan tenaga berlebihan selama pemasangan
Pastikan dimensi poros dan rumah sesuai dengan spesifikasi bantalan sebelum pemasangan
Gunakan jenis dan jumlah pelumas yang sesuai sesuai dengan panduan pabrikan bantalan dan peralatan
Catat tanggal pemasangan dan parameter pengoperasian untuk referensi di masa mendatang dan penjadwalan pemeliharaan

Pemeliharaan dan Optimasi Umur Panjang

Strategi Pelumasan

Pelumasan yang tepat merupakan satu-satunya faktor terpenting dalam memperpanjang masa pakai bearing. Bantalan berpelumas gemuk memerlukan pengisian ulang secara berkala untuk menggantikan pelumas yang terdegradasi dan menjaga lapisan pelindung antara elemen gelinding dan jalur balap. Pelumasan oli memungkinkan pendinginan berkelanjutan dan ekstraksi kontaminasi melalui sistem filtrasi, ideal untuk aplikasi kecepatan tinggi.

Pelumasan yang berlebihan menghasilkan panas melalui pengadukan mekanis dan harus dihindari. Pelumasan yang kurang mempercepat keausan dan memicu kejang, sehingga merusak bantalan dalam beberapa jam setelah pengoperasian. Rekomendasi khusus aplikasi menyeimbangkan permasalahan yang saling bersaing ini.

Pemantauan dan Penilaian Kondisi

Inspeksi rutin mengidentifikasi masalah yang berkembang sebelum kegagalan besar terjadi. Pembacaan suhu yang meningkat menunjukkan pelumasan yang tidak memadai atau beban yang berlebihan. Kebisingan atau getaran yang tidak biasa menunjukkan masuknya kontaminasi atau pengelupasan permukaan elemen bergulir. Pemantauan sistematis memungkinkan perencanaan pemeliharaan prediktif yang meminimalkan waktu henti peralatan yang tidak terduga.

Perlindungan Lingkungan

Desain bantalan yang disegel mengandung pelumas dan menghilangkan kontaminasi, sehingga mengurangi frekuensi perawatan. Bantalan terbuka memerlukan penyegelan eksternal pada antarmuka rumah mesin. Segel fleksibel dan desain labirin melindungi bagian dalam bantalan sekaligus memungkinkan sirkulasi pelumasan terkontrol. Peralatan yang beroperasi di lingkungan berdebu atau basah mendapat manfaat besar dari tindakan penyegelan yang ditingkatkan.

Bantalan Alur Dalam Versus Solusi Alternatif

Saat mengevaluasi teknologi bantalan untuk aplikasi industri, para insinyur membandingkan desain alur dalam dengan pendekatan alternatif termasuk bantalan rol tirus, bantalan rol silinder, dan bantalan magnet.

Jenis Bantalan	Kapasitas Radial	Kapasitas Aksial	Rentang Kecepatan	Tingkat Biaya
Bola Alur Dalam	Bagus	Sedang	Tinggi	Rendah
Rol Meruncing	Luar biasa	Luar biasa	Sedang	Tinggi
Rol Silinder	Luar biasa	Terbatas	Tinggi	Sedang
Bantalan Magnetik	Khusus	Khusus	Sangat Tinggi	Sangat Tinggi

Bantalan alur dalam mewakili pilihan optimal untuk aplikasi tujuan umum yang menggabungkan beban sedang, kecepatan variabel, dan sensitivitas biaya. Jenis bantalan khusus memberikan kinerja unggul dalam skenario tertentu namun dengan biaya akuisisi dan operasional yang jauh lebih tinggi.

Manufaktur Modern dan Standar Kualitas

Standar dan Sertifikasi Internasional

Bantalan bola dalam alur mematuhi standar dimensi dan kinerja internasional yang ketat, terutama ISO 6 untuk spesifikasi desain umum dan ISO 286 untuk klasifikasi toleransi. Standar-standar ini memastikan pertukaran di seluruh rantai pasokan global dan memungkinkan para insinyur menentukan komponen dari berbagai pemasok dengan percaya diri.

Sistem sertifikasi mutu termasuk kepatuhan manufaktur ISO 9001 dan standar mutu bantalan ISO 20623 menetapkan proses produksi yang konsisten. Pengujian rutin memvalidasi bahwa komponen bantalan memenuhi peringkat beban yang ditentukan, akurasi dimensi, dan persyaratan penyelesaian permukaan.

Kemajuan Manufaktur Presisi

Fasilitas produksi modern menggunakan permesinan kontrol numerik komputer untuk mencapai geometri raceway dengan permukaan akhir di bawah 0,05 mikrometer. Teknik penggilingan tingkat lanjut menghilangkan ketidaksempurnaan material bawah permukaan yang memicu kegagalan kelelahan. Verifikasi kualitas dalam proses memastikan kesesuaian dimensi sebelum bearing meninggalkan fasilitas produksi.

Pemurnian baja secara sentrifugal menghilangkan inklusi internal yang memusatkan tegangan di bawah beban operasional. Proses perlakuan panas mengoptimalkan kekerasan dan ketangguhan material, menyeimbangkan ketahanan aus terhadap kerapuhan. Kemajuan metalurgi ini memperpanjang masa pakai bearing praktis secara signifikan melebihi desain generasi sebelumnya.

Perkembangan Masa Depan dan Aplikasi yang Muncul

Industri bearing terus mengalami kemajuan menuju peningkatan kinerja, peningkatan keberlanjutan, dan adaptasi terhadap kebutuhan industri yang terus berkembang. Desain sangkar komposit yang ringan mengurangi gaya sentrifugal pada kecepatan ekstrim dengan tetap menjaga integritas struktural. Elemen gelinding keramik pada bantalan hibrid mengurangi massa dan gesekan sekaligus mempertahankan kapasitas beban yang memadai untuk banyak aplikasi.

Lapisan pelumas padat memungkinkan pengoperasian bearing di lingkungan di mana gemuk dan oli konvensional tidak dapat ditampung, terutama untuk aplikasi dirgantara dan vakum. Desain bantalan cerdas yang menggabungkan sensor tertanam memungkinkan pemantauan kondisi yang memprediksi kebutuhan perawatan sebelum terjadi kegagalan, sehingga mengoptimalkan keandalan dalam sistem kritis.

Pertimbangan keberlanjutan mendorong pengembangan desain bantalan yang memerlukan penggantian lebih jarang dan penggunaan pelumas ramah lingkungan. Produsen berupaya menghilangkan unsur tanah jarang dari sangkar magnet permanen sambil mempertahankan standar kinerja yang dibutuhkan mesin modern.

Masalah Operasional Umum dan Solusinya

Kebisingan dan Getaran

Kebisingan bantalan yang tidak biasa biasanya menunjukkan masuknya kontaminasi atau pelumasan yang tidak memadai. Partikel logam yang beredar melalui permukaan raceway yang mencetak skor bantalan menciptakan suara gerinda yang dapat dikenali. Pembilasan sistematis dengan pelumas bersih terkadang mengembalikan kelancaran pengoperasian jika kontaminasi tetap minimal. Bantalan yang rusak atau rusak parah memerlukan penggantian total.

Kegagalan Dini

Kegagalan bantalan sebelum interval servis yang diharapkan menunjukkan kesalahan pemasangan, pembebanan berlebihan, atau masalah lingkungan. Pemasangan yang tidak tepat menyebabkan beban eksentrik memusatkan tekanan pada bagian bantalan yang dirancang untuk beban terdistribusi. Pemasangan yang terlalu ketat akan menimbulkan tekanan internal yang mempercepat kelelahan material. Mempertahankan toleransi pemasangan yang ditentukan akan mencegah kegagalan yang disebabkan oleh pemasangan ini.

Ketinggian Suhu

Suhu bantalan di atas kisaran pengoperasian normal menunjukkan peningkatan gesekan akibat kerusakan pelumasan atau penerapan beban berlebihan. Meningkatkan kuantitas pelumas atau meningkatkan pelumas dengan kemampuan suhu lebih tinggi terkadang dapat menyelesaikan masalah. Verifikasi analisis beban memastikan apakah kondisi operasional melebihi peringkat desain bantalan.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara bantalan bola dalam alur yang disegel dan terbuka?

Bantalan alur dalam yang disegel mengandung segel permanen yang memerangkap pelumas di dalam bantalan dan tidak termasuk kontaminasi eksternal. Desain ini mengurangi kebutuhan perawatan dan bekerja dengan baik di lingkungan berdebu atau basah, namun mencegah pengisian pelumas eksternal. Bantalan terbuka memungkinkan sirkulasi dan pendinginan pelumas secara terus-menerus, namun memerlukan segel rumah eksternal untuk mencegah masuknya kontaminasi. Lingkungan aplikasi dan kemampuan pemeliharaan menentukan konfigurasi yang paling tepat.

Q2: Bagaimana cara menentukan ukuran bantalan yang benar untuk aplikasi saya?

Pemilihan bantalan diawali dengan menghitung beban radial dan aksial yang bekerja pada poros. Referensikan tabel peringkat beban pabrikan bantalan yang membandingkan beban yang Anda hitung dengan peringkat beban dasar yang dipublikasikan. Pilih ukuran bantalan yang perhitungan bebannya tetap di bawah 50 hingga 70 persen dari nilai beban dasar untuk memastikan margin keselamatan masa pakai yang memadai. Pastikan kecepatan pengoperasian berada dalam batas kecepatan pelumasan bantalan yang direkomendasikan.

Q3: Dapatkah bantalan bola dalam alur mentolerir ketidaksejajaran sudut?

Bantalan alur dalam mentolerir ketidakselarasan sudut terbatas biasanya sekitar satu hingga tiga derajat tergantung pada ukuran bantalan dan kondisi beban. Ketidaksejajaran yang berlebihan memusatkan beban pada bagian lintasan yang terbatas, sehingga mempercepat kegagalan kelelahan. Prosedur pemasangan yang menekankan konsentrisitas poros dan housing mencegah masalah ketidaksejajaran. Pemilihan kopling yang fleksibel mengakomodasi offset poros kecil yang tidak dapat diakomodasi secara independen oleh bantalan.

Q4: Metode pelumasan apa yang paling sesuai untuk aplikasi kecepatan tinggi?

Aplikasi kecepatan tinggi yang mendekati peringkat kecepatan maksimum bantalan mendapat manfaat dari pelumasan oli yang bersirkulasi melalui bantalan pada laju aliran yang terkendali. Oli menghilangkan panas yang dihasilkan oleh gesekan elemen penggulung dan secara terus menerus menggantikan pelumas yang terdegradasi. Pelumasan gemuk yang sesuai untuk kecepatan sedang menghasilkan panas berlebih pada kecepatan tinggi, sehingga berpotensi menyebabkan kejang bantalan. Sistem pelumasan kabut oli atau oli-udara mewakili solusi canggih untuk aplikasi khusus berkecepatan sangat tinggi.

Q5: Seberapa sering bantalan yang disegel harus dilumasi ulang?

Bantalan yang disegel pabrik biasanya mengandung pelumasan yang cukup untuk masa servis yang lama, biasanya beberapa tahun dalam kondisi pengoperasian normal. Interval pelumasan ulang bergantung pada suhu pengoperasian, kondisi beban, dan siklus kerja. Produsen biasanya menentukan persyaratan pelumasan dalam dokumentasi produk. Setelah bantalan yang disegel menghabiskan cadangan pelumas internal, penggantian menjadi perlu karena pelumasan ulang langsung tidak mungkin dilakukan tanpa pembongkaran.

Q6: Apa yang menyebabkan preload bearing, dan mengapa ini penting?

Preload bantalan mengacu pada kompresi internal yang diterapkan pada elemen bergulir selama pemasangan. Pramuat yang tepat menghilangkan pemutaran internal yang memungkinkan terjadinya penyaradan dan lekukan pada raceway. Preload yang berlebihan menciptakan gesekan dan panas yang tidak diperlukan, sedangkan preload yang tidak mencukupi menyebabkan selip pada elemen penggulung. Spesifikasi pemasangan menetapkan beban awal yang benar melalui kesesuaian yang terkontrol antara bantalan dan poros atau bantalan dan lubang rumah.

Q7: Dapatkah bantalan satu baris menggantikan bantalan rol tirus dalam aplikasi otomotif?

Bantalan alur dalam menangani beban radial secara efektif tetapi memberikan kapasitas beban aksial yang terbatas dibandingkan dengan bantalan rol tirus. Bantalan roda otomotif memerlukan ketahanan beban aksial yang besar untuk mengakomodasi gaya pengereman dan beban lateral. Meskipun konfigurasi alur dalam berfungsi pada aplikasi otomotif non-roda tertentu, desain roller tirus tetap menjadi standar untuk pemasangan roda karena kapasitas aksial yang unggul dan kemampuan pramuat yang melekat.

Q8: Kondisi penyimpanan apa yang menjaga kualitas bantalan yang tidak terpakai?

Simpan bantalan yang disegel dalam kemasan aslinya di lingkungan kering dengan suhu stabil antara 16 dan 35 derajat Celcius. Lindungi bearing dari kelembapan, gas korosif, dan fluktuasi suhu ekstrem yang menurunkan sifat pelumas. Penyimpanan yang lebih lama berpotensi mengentalkan gemuk sehingga memerlukan pengoperasian yang hati-hati selama penyalaan awal. Bantalan terbuka memerlukan penutup pelindung dan penyimpanan kering untuk mencegah korosi pada permukaan raceway.
