3200 A-2ZTN9/MT33 Bantalan Bola Kontak Sudut Baris Ganda

Bantalan Bola Kontak Sudut Baris Ganda (DRACBB)Desain Bantalan Bola Kontak Sudut Baris Ganda (DRACBB) pada dasarnya sama dengan bantalan bola kontak sudut dua baris tunggal, namun menempati ruang aksial yang jauh lebih sedikit. DRACBB dapat menampung beban radial dan beban aksial yang bekerja dua arah. Ia mampu membatasi perpindahan aksial dua arah pada poros atau rumahan. Dengan sudut kontak tipikal 30°, bantalan ini memberikan susunan bantalan yang sangat kaku dan tahan terhadap momen guling.

Hubungi Kami

PRAV：No previous product BERIKUTNYA：7200 Bantalan Bola Kontak Sudut BECBP

Deskripsi
Spesifikasi
Hubungi Kami

Karakteristik Bantalan
·Ruang Aksial Kompak: Membutuhkan ruang aksial minimal.
·Solusi Hemat Ruang: Cocok untuk aplikasi di mana ruang aksial terbatas, sering kali menggantikan dua bantalan bola kontak sudut baris tunggal yang dipasang dalam susunan saling membelakangi.
·Kapasitas Beban Gabungan: Mengakomodasi beban radial dan beban aksial di kedua arah.
·Kapasitas Beban Momen: Dapat menahan momen guling.
·Pengaturan Bantalan Kaku: Memberikan kekakuan sistem yang tinggi.

Keuntungan Utama
· Kekakuan Tinggi dan Kapasitas Beban: Menawarkan kekakuan yang jauh lebih tinggi dibandingkan dengan pengaturan bantalan bola kontak sudut satu baris.
· Kemampuan Beban Tiga Kali Lipat: Mampu menampung beban radial, beban aksial dua arah, dan momen guling secara bersamaan.
·Ideal untuk Kekakuan Tinggi: Sangat cocok untuk aplikasi yang menuntut kekakuan tinggi.

Bidang Aplikasi (Aplikasi)
·Banyak digunakan di hub roda depan otomotif.
·Pompa minyak, Roots blower, kompresor udara.
·Berbagai jenis transmisi/gearbox.
·Spindel peralatan mesin.

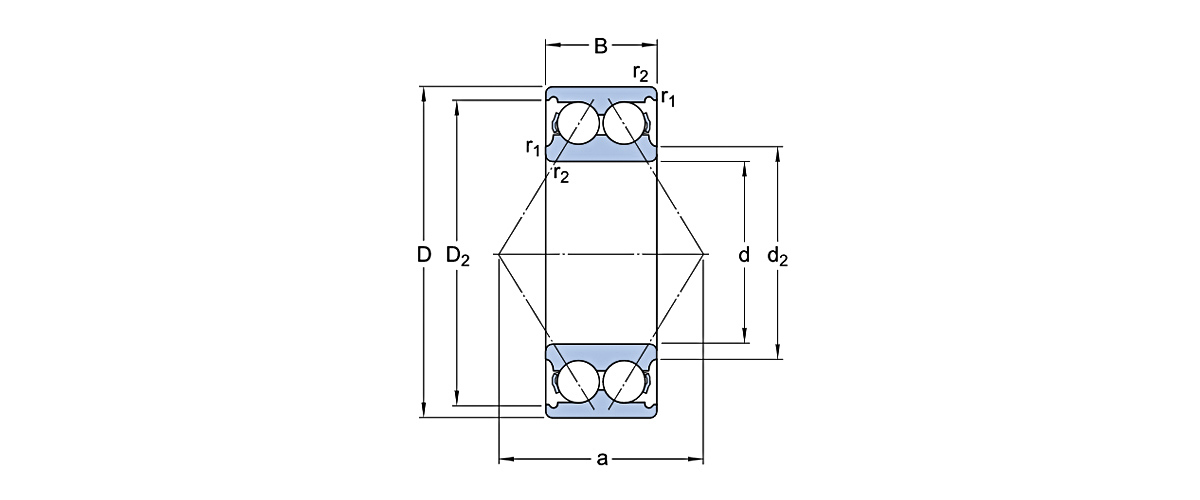

Dimensi dasar			Peringkat beban dasar		Peringkat kecepatan		Massaaaaaa	Model
Dimensi dasar			dinamis	statis	Kecepatan referensi	Membatasi kecepatan	Massaaaaaa	Nomor bantalan.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/mnt]	[r/mnt]	[kg]	Nomor bantalan.
10	30	14	6.849	3.87	23400	21600	0.051	Bantalan 3200 A-2ZTN9/MT33
10	30	14	6.849	3.87	23400	21600	0.051	Bantalan 3200 ATN9
10	30	14	6.849	3.87		15300	0.051	Bantalan 3200 A-2RS1TN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	Bantalan 3201 A-2ZTN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 Bantalan
12	32	15.9	9.09	5.04		13500	0.058	Bantalan 3201 A-2RS1TN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Bantalan
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 Bantalan
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Bantalan
15	42	19	13.59	8.37	16200	14400	0.13	3302 Bantalan A-2Z
15	42	19	13.59	8.37	16200	14400	0.13	3302 Bantalan A-2ZTN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 Bantalan
15	42	19	13.59	8.37		10800	0.13	3302 Bantalan A-2RS1
15	42	19	13.59	8.37		10800	0.13	3302 Bantalan A-2RS1TN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Bantalan
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 Bantalan
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Bantalan
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 Bantalan A-2Z
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Bantalan
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Bantalan
17	47	22.2	19.44	11.43		9900	0.18	3303 Bantalan A-2RS1
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Bantalan
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Sebuah Bantalan
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Bantalan A-2Z
20	47	20.6	18.36	11.61	14400	12600	0.16	Bantalan 3204 A-2ZTN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 Bantalan
20	47	20.6	18.36	11.61		9000	0.16	3204 Bantalan A-2RS1
20	47	20.6	18.36	11.61		9000	0.16	Bantalan 3204 A-2RS1TN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 Sebuah Bantalan
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 Bantalan A-2Z

Dimensi dasar			Peringkat beban dasar		Peringkat kecepatan		Massaaaaaa	Model
Dimensi dasar			dinamis	statis	Kecepatan referensi	Membatasi kecepatan	Massaaaaaa	Nomor bantalan.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/mnt]	[r/mnt]	[kg]	Nomor bantalan.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Bantalan
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 Bantalan
20	52	22.2	22.05	14.04		8100	0.22	3304 Bantalan A-2RS1
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Bantalan
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Sebuah Bantalan
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Bantalan A-2Z
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Bantalan
25	52	20.6	19.8	13.77		7650	0.18	3205 Bantalan A-2RS1
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Bantalan
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 Sebuah Bantalan
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 Bantalan A-2Z
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Bantalan
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 Bantalan
25	62	25.4	29.25	19.8		6750	0.35	3305 Bantalan A-2RS1
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Bantalan
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Sebuah Bantalan
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Bantalan A-2Z
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Bantalan
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 Bantalan
30	62	23.8	27.45	19.8		6750	0.29	3206 Bantalan A-2RS1
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Bantalan
30	72	30.2	38.25	27	9000	8100	0.52	3306 Sebuah Bantalan
30	72	30.2	38.25	27	9000	8100	0.52	3306 Bantalan A-2Z
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Bantalan
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 Bantalan
30	72	30.2	38.25	27		5670	0.52	3306 Bantalan A-2RS1
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Bantalan
35	72	27	36.45	27	8100	8100	0.44	3207 Sebuah Bantalan
35	72	27	36.45	27	8100	8100	0.44	3207 Bantalan A-2Z
35	72	27	36.45	27	8100	8100	0.44	3207 Bantalan A-2ZTN9/MT33

Dimensi dasar			Peringkat beban dasar		Peringkat kecepatan		Massaaaaaa	Model
Dimensi dasar			dinamis	statis	Kecepatan referensi	Membatasi kecepatan	Massaaaaaa	Nomor bantalan.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/mnt]	[r/mnt]	[kg]	Nomor bantalan.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 Bantalan
35	72	27	36.45	27		5670	0.44	3207 Bantalan A-2RS1
35	72	27	36.45	27		5670	0.44	3207 Bantalan A-2RS1TN9/MT33
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Bantalan
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Sebuah Bantalan
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Bantalan A-2Z
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Bantalan A-2ZTN9/MT33
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 Bantalan
35	80	34.9	48.6	34.2		5400	0.74	3307 Bantalan A-2RS1
35	80	34.9	48.6	34.2		5400	0.74	3307 Bantalan A-2RS1TN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Sebuah Bantalan
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Bantalan A-2Z
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Bantalan
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 Bantalan
40	80	30.2	43.2	32.85		5040	0.57	3208 Bantalan A-2RS1
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Bantalan
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 Bantalan DNRCBM
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Sebuah Bantalan
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Bantalan A-2Z
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Bantalan
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 Bantalan
40	90	36.5	58.95	43.2		4500	0.93	3308 Bantalan A-2RS1
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Bantalan
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 Bantalan DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Bantalan
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Sebuah Bantalan
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Bantalan A-2Z
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Bantalan
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 Bantalan
45	85	30.2	46.8	37.35		4770	0.63	3209 Bantalan A-2RS1

Dimensi dasar			Peringkat beban dasar		Peringkat kecepatan		Massaaaaaa	Model
Dimensi dasar			dinamis	statis	Kecepatan referensi	Membatasi kecepatan	Massaaaaaa	Nomor bantalan.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/mnt]	[r/mnt]	[kg]	Nomor bantalan.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Bantalan
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 Bantalan DNRCBM
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Sebuah Bantalan
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Bantalan A-2Z
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Bantalan
45	100	39.7	67.5	47.7		4320	1.25	3309 Bantalan A-2RS1
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 Bantalan DMA
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 Bantalan
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 Bantalan A-2Z
50	90	30.2	45.9	38.25	7200	6300	0.65	Bantalan 3210 A-2ZTN9/MT33
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 Bantalan
50	90	30.2	45.9	38.25		4320	0.65	Bantalan 3210 A-2RS1
50	90	30.2	45.9	38.25		4320	0.65	Bantalan 3210 A-2RS1TN9/MT33
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 Bantalan DNRCBM
50	110	44.4	84.24	76.5	6030	5040	1.95	Bantalan DMA 3310
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 Sebuah Bantalan
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 Bantalan A-2Z
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 Bantalan
50	110	44.4	85.5	62.55		3870	1.95	3310 Bantalan A-2RS1
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Sebuah Bantalan
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Bantalan A-2Z
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 Bantalan
55	100	33.3	54.9	46.8		4050	0.91	3211 Bantalan A-2RS1
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 Bantalan DNRCBM
55	120	49.2	99.9	90	5400	4500	2.65	Bantalan DMA 3311
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 Sebuah Bantalan
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 Bantalan A-2Z
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Bantalan
55	120	49.2	100.8	73.35		3420	2.65	3311 Bantalan A-2RS1
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Sebuah Bantalan

Dimensi dasar			Peringkat beban dasar		Peringkat kecepatan		Massaaaaaa	Model
Dimensi dasar			dinamis	statis	Kecepatan referensi	Membatasi kecepatan	Massaaaaaa	Nomor bantalan.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/mnt]	[r/mnt]	[kg]	Nomor bantalan.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Bantalan A-2Z
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 Bantalan
60	110	36.5	67.5	57.6		3600	1.2	3212 Bantalan A-2RS1
60	110	36.5	67.5	57.6		3600	1.2	3212 Bantalan A-2RS1TN9/MT33
60	130	54	114.3	85.5	5040	4500	2.8	3312 Sebuah Bantalan
60	130	54	114.3	85.5	5040	4500	2.8	3312 Bantalan A-2Z
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Sebuah Bantalan
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Bantalan A-2Z
65	120	38.1	72.54	66.15		3240	1.75	3213 Bantalan A-2RS1
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 Bantalan DNRCBM
65	140	58.7	131.4	99	4770	4050	4.1	3313 Sebuah Bantalan
65	140	58.7	131.4	99	4770	4050	4.1	3313 Bantalan A-2Z
70	125	39.7	79.56	72	5040	4050	1.9	3214 Sebuah Bantalan
70	125	39.7	79.56	72	5040	4050	1.9	3214 Bantalan A-2Z
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Sebuah Bantalan
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Bantalan A-2Z
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Sebuah Bantalan
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Bantalan A-2Z
75	160	68.3	158.4	126	4050	3600	5.6	3315 Sebuah Bantalan
75	160	68.3	158.4	126	4050	3600	5.6	3315 Bantalan A-2Z
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 Sebuah Bantalan
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 Sebuah Bantalan
85	150	49.2	111.6	99	4050	3420	3.4	3217 Sebuah Bantalan
85	180	73	187.2	158.4	3600	3240	8.3	3317 Sebuah Bantalan
90	160	52.4	117	108	3870	3240	4.15	3218 Sebuah Bantalan
90	190	73	187.2	162	3420	3060	9.25	3318 Sebuah Bantalan
95	170	55.6	143.1	131.4	3600	3060	5	3219 Sebuah Bantalan
95	200	77.8	216	194.4	3240	2880	11	3319 Sebuah Bantalan
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 Bantalan
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 Sebuah Bantalan

Dimensi dasar			Peringkat beban dasar		Peringkat kecepatan		Massaaaaaa	Model
Dimensi dasar			dinamis	statis	Kecepatan referensi	Membatasi kecepatan	Massaaaaaa	Nomor bantalan.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/mnt]	[r/mnt]	[kg]	Nomor bantalan.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 Sebuah Bantalan
110	240	92.1	261.9	274.5	2700	2340	19	3322 Sebuah Bantalan
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Bantalan
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Bantalan
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Bantalan
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Bantalan
160	215	56	121.5	198	2520	2700	5.67	305608 Bantalan
160	215	56	121.5	198	2520	2700	5.45	305608 B Bantalan
160	240	76	210.6	301.5	2340	2520	11.4	305183 Bantalan
170	260	84	252.9	364.5	2160	2340	16.8	305180 Bantalan
180	250	70	171	256.5	2160	2340	9.67	305288 DA Bantalan
180	259.5	66	202.5	279	2160	2340	11	305262 D Bantalan
190	269.5	66	243	373.5	1980	2160	11	305338 D Bantalan
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Bantalan
200	280	80	217.8	342	1980	2160	15.9	305393 Bantalan
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Bantalan
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Bantalan
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Bantalan
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Bantalan
220	309.5	76	280.8	468	1800	1800	17.7	305272 Bantalan DB
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Bantalan
260	369.5	92	357.3	639	1530	1530	30	305270 D Bantalan
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Bantalan

Rekayasa Masa Depan Gerak

Tentang UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 Bantalan Bola Kontak Sudut Baris Ganda suppliers and OEM/ODM 3200 A-2ZTN9/MT33 Bantalan Bola Kontak Sudut Baris Ganda company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Lebih Banyak Tentang Kami Ukl Bearing Manufacturing Co.,Ltd

0+

tahun

Pengalaman Industri
0+

Keberagaman model
0+

Jumlah Karyawan
0

$

Nilai ekspor tahunan

Sertifikat Kehormatan

Berita

Mengapa Bantalan Rol Silinder NU 309 Unggul dalam Desain Motor dan Gearbox?
04 Jun, 2026
Poin Utama: Bearing NU 309 Unggul sebagai Bearing Mengambang Untuk desain motor dan girboks yang memerlukan pemuaian panas pada poros, maka bantalan NU 309 memberikan s...

BACA LEBIH LANJUT
Cara Memasang Cincin AV Nilos 2206 (Panduan Langkah demi Langkah)
28 May, 2026
Pasang dengan sisi terbuka menghadap bantalan Untuk menginstal dengan benar 2206 AV Nilos Ring, posisikan sehingga sisi cembung (terbuka) mengarah ke jalur bantalan. Cin...

BACA LEBIH LANJUT
Bagaimana Cara Memilih Bantalan Bola Kontak Sudut yang Tepat untuk Aplikasi Kecepatan Tinggi?
21 May, 2026
Memilih komponen rolling yang optimal untuk mesin berputar berkecepatan tinggi memerlukan pemahaman mendalam tentang kondisi pengoperasian, geometri internal, dan manajemen termal. Di antara mesin ...

BACA LEBIH LANJUT
Presisi Di Bawah Tekanan: Faktor Kunci yang Mendorong Pemilihan Bantalan Peralatan Medis
14 May, 2026
Dalam bidang teknologi medis yang berkembang pesat, komponen terkecil sekalipun dapat menentukan keberhasilan alat penyelamat jiwa. Diantaranya, bantalan peralatan medis memainkan per...

BACA LEBIH LANJUT
