Apa yang Membuat SI5TK Menjadi Solusi Ideal Bebas Perawatan untuk Miniatur Linkage?

Memahami Bantalan SI5TK dalam Sistem Gerak Presisi

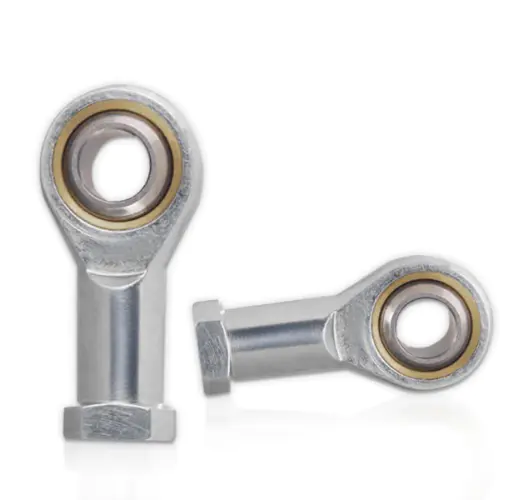

Ketika para insinyur dan spesialis pengadaan mencari ujung batang yang ringkas dan dapat melumasi sendiri sehingga menghilangkan kebutuhan pelumasan terus-menerus, maka Bantalan SI5TK sering muncul sebagai titik acuan. Ujung batang mini ini termasuk dalam seri SI5T/K, rangkaian bantalan biasa bulat berpelumas mandiri lengkap yang dirancang untuk gerakan osilasi kecepatan rendah. Tidak seperti sambungan logam-ke-logam konvensional yang memerlukan pelumasan berkala, unit ini mengintegrasikan pelapis komposit PTFE langsung ke jalur balap berbentuk bola. Hasilnya adalah komponen bebas perawatan yang dapat dipasang pada rakitan rapat tanpa mengorbankan kemampuan beban atau pembekuan penyelarasan.

Artikel ini memberikan rincian teknis ujung batang SI5TK, termasuk grafik dimensi lengkap, komposisi bahan, batasan lingkungan, dan skenario penerapan. Setiap parameter dari lembar data pabrikan disertakan sehingga Anda dapat membuat keputusan pemilihan yang tepat tanpa melakukan referensi silang ke berbagai sumber.

Dimensi Bantalan SI5TK dan Spesifikasi Detail

Selubung dimensi bantalan SI5TK ditentukan oleh lubang 5 mm dan ulir internal M5x0,8. Fitur kedua ini menentukan bagaimana ujung batang dipasang ke poros kawin dan batang berulir. Tabel di bawah mencantumkan setiap dimensi kritis dalam milimeter, sesuai dengan lembar data standar untuk seri SI5T/K.

Sudut kemiringan yang diijinkan sebesar 13 derajat adalah faktor kuncinya. Artinya, ujung batang SI5TK dapat mengkompensasi ketidaksejajaran antara poros dan rumahan tanpa terikat. Nilai beban dinamis sebesar 5,7 kN dan nilai statistik sebesar 6,0 kN menunjukkan bahwa bantalan ini ditujukan untuk beban ringan hingga sedang, konsisten dengan bobot 16 gram dan tapak mini.

Parameter Material dan Lingkungan Bantalan SI5TK

Kinerja setiap ujung batang bergantung pada bahan yang digunakan dalam konstruksinya. Bantalan SI5TK menggabungkan bodi baja karbon dengan bola baja yang diperkeras dan lapisan komposit PTFE. Setiap lapisan memiliki fungsi spesifik dalam ketahanan aus, perlindungan korosi, dan pelumasan mandiri.

Komposisi Bahan

• Badan ujung batang: Baja karbon, berlapis seng untuk pencegahan karat.
• Bola bagian dalam: Baja bantalan GC15, dipadamkan hingga HRC 58-64, dengan lapisan krom keras pada permukaan bola.
• Pasangan mengobrol: Baja plus lapisan komposit PTFE, memungkinkan pelumasan mandiri bebas oli.

Pelapisan krom keras pada bola mengurangi dan menahan korosi, sedangkan lapisan PTFE mentransfer lapisan tipis polytetrafluoroethylene ke permukaan bola selama pengoperasian. Transfer film inilah yang membuat bantalan SI5TK bebas perawatan.

Suhu Pengoperasian dan Batas Gerak

• Suhu kerja: -30 derajat C hingga 80 derajat C, dengan paparan jangka pendek hingga 120 derajat C.
• Jenis gerakan: Kecepatan osilasi rendah dan restorasi kemiringan sudut kecil. Tidak cocok untuk rotasi yang terus menerus berkecepatan tinggi.

Batasan ini penting bagi insinyur desain. Jika suatu aplikasi memerlukan putaran terus menerus atau kecepatan di atas beberapa ratus RPM, jenis bantalan yang berbeda harus dipilih. SI5TK dioptimalkan untuk gerakan bolak-balik atau berosilasi di mana sambungan harus menyelaraskan diri di bawah beban.

Keunggulan Produk dan Manfaat Desain

Ujung batang SI5TK menawarkan beberapa keuntungan praktis yang mengurangi waktu perakitan dan biaya pemeliharaan jangka panjang. Daftar berikut merangkum manfaat utama yang dilaporkan dalam lembar data teknis.

1. Pelumasan mandiri bebas perawatan: Lapisan komposit PTFE menghilangkan kebutuhan akan pelumasan, nozel oli, atau alat kelengkapan gemuk. Bantalan dapat langsung dipasang dan digunakan.
2. Kompensasi ketidakselarasan yang besar: Sudut kemiringan maksimum 13 derajat mengkompensasi kesalahan pemasangan, memungkinkan defleksi poros, dan mencegah pembebanan tepi.
3. Kompak dan ringan: Dengan profil mini dan berat hanya sekitar 16 gram, cocok untuk struktur mekanis ringan.
4. Kapasitas beban yang Andal: Bola yang diperkeras dan bodi berlapis seng menangani beban radial, aksial, dan gabungan dalam aplikasi berosilasi.
5. Ketahanan korosi permukaan: Pelapisan seng pada bodi dan krom keras pada bola tahan terhadap karat dan serangan lingkungan.
6. Perakitan sederhana: Threading internal dan bodi yang ringkas memungkinkan pemasangan yang mudah. Utas kanan adalah standar; ulir kiri SI5TL/K tersedia untuk penyesuaian panjang model turnbuckle.
7. Lebih bersih alternatif dibandingkan berpelumas oli: Dibandingkan dengan ujung batang yang dilumasi oli, SI5TK tidak memiliki nosel oli, sehingga lebih kompak dan cocok untuk peralatan bersegel atau sensitif terhadap oli.

Keunggulan ini mempunyai batasan tertentu. Bantalan SI5TK tidak dirancang untuk rotasi terus menerus berketinggian. Lapisan PTFE juga tidak cocok untuk tekanan yang sangat tinggi atau lingkungan yang sangat terkontaminasi debu abrasif. Memilih bantalan yang tepat untuk kondisi pengoperasian sangat penting untuk masa pakai yang lama.

Skenario Aplikasi Khas untuk Bantalan SI5TK

SI5TK termasuk dalam kategori sambungan mata ikan mini beban rendah, sering digunakan dalam linkage, batang dorong, dan mekanisme tarik. Area aplikasi berikut ini tipikal.

• Peralatan otomasi: Mekanisme eksekutif kecil, silinder pneumatik, batang dorong servo mini, hubungan yang dapat disesuaikan.
• Robotika dan model: Robot pendidikan, sambungan lengan robot, hubungan antariksa dan model balap.
• Pengemasan dan mesin ringan: Mekanisme ayunan kecil, batang penarik penegang.
• Perlengkapan laboratorium dan perkakas: Penyangga yang dapat disesuaikan, mekanisme dorong-tarik kecil.
• Mesin umum: Ujung silinder hidrolik mini, sambungan peralatan kesehatan, perangkat pengujian.

Dalam semua kasus ini, bantalan SI5TK menyediakan titik pivot kompak yang dapat menyelaraskan diri dan tidak memerlukan pelumasan. Benang internal M5x0.8 menerima ulir metrik standar, sehingga mudah diintegrasikan ke dalam desain yang sudah ada.

Ikhtisar Seri SI5T/K dan Panduan Seleksi

Bantalan SI5TK adalah bagian dari seri SI5T/K bantalan ujung batang pelumas mandiri lengkap. Seri ini mencakup beberapa ukuran lubang dan spesifikasi ulir. Memahami seri ini membantu ketika memilih ukuran yang berbeda untuk proyek terkait.

Akhiran L menunjukkan thread sebelah kiri, misalnya SI5TL/K. Benang sebelah kiri berguna dalam rakitan turnbuckle di mana memutar ujung batang akan menyesuaikan panjang total. Versi baja tahan karat juga tersedia di akhiran X untuk aplikasi yang memerlukan ketahanan korosi lebih tinggi. Opsi seri ini memungkinkan perancang untuk melakukan standarisasi teknologi ujung batang pelumasan otomatis yang sama di berbagai ukuran alat berat.

Tip Pemilihan Bantalan SI5TK

• Gunakan bantalan SI5TK hanya untuk gerakan bolak-balik kecepatan rendah. Ini tidak cocok untuk rotasi yang terus menerus berkecepatan tinggi.
• Untuk beban kerja aktual, disarankan untuk menggunakan tidak lebih dari nilai beban statis sebagai margin keselamatan. Untuk SI5TK, hal ini berarti menjaga beban operasi kontinyu di bawah sekitar 2,0 kN.
• Konfirmasikan arah ulir yang diperlukan oleh rakitan. Utas kanan adalah standar; temukan utas kiri jika diperlukan.
• Menentukan kisaran suhu pengoperasian. Unit standar dapat menangani suhu -30 derajat C hingga 80 derajat C, dengan puncak jangka pendek hingga 120 derajat C.
• Hindari debu abrasif dan lingkungan bertekanan tinggi yang dapat merusak lapisan PTFE.

Pertanyaan Yang Sering Diajukan Tentang Bantalan SI5TK

Q1: Berapa ukuran benang bantalan SI5TK?

Bantalan SI5TK menggunakan ulir internal M5x0.8 dengan presisi 6H. Ini adalah benang halus metrik standar yang menerima batang dan tiang berulir M5.

Q2: Apakah SI5TK bertangan kiri atau kanan?

SI5TK standar memiliki ulir kanan. Versi thread sebelah kiri tersedia sebagai SI5TL/K. Menggunakan satu ujung batang kanan dan satu ujung kiri dalam suatu hubungan memungkinkan penyesuaian panjang dengan memutar batang penghubung.

Q3: Apakah bantalan SI5TK memerlukan pelumasan?

Tidak. Bantalan SI5TK adalah ujung batang pelumas mandiri yang bebas perawatan. Lapisan komposit PTFE-nya menghilangkan kebutuhan akan oli atau gemuk. Tidak memiliki nosel oli dan dapat dipasang dan digunakan secara langsung.

Q4: Berapa sudut kemiringan maksimum bantalan SI5TK?

Sudut kemiringan yang diperbolehkan adalah 13 derajat. Hal ini memungkinkan bantalan untuk mengkompensasi ketidaksejajaran antara poros dan rumahan tanpa penutup atau pembebanan tepi.

Q5: Berapa peringkat beban untuk bantalan SI5TK?

Peringkat beban dinamis adalah 5,7 kN dan peringkat beban statistik adalah 6,0 kN. Untuk pengoperasian berkelanjutan, disarankan untuk menjaga beban kerja dalam sudut dari nilai statistik, sekitar 2,0 kN.

Q6: Bisakah bantalan SI5TK digunakan dalam aplikasi kecepatan tinggi?

Tidak. Bantalan SI5TK dirancang untuk gerakan berosilasi dan miring dengan kecepatan rendah. Ini tidak cocok untuk rotasi yang terus menerus berkecepatan tinggi. Lapisan PTFE dan desain pasangan bola dioptimalkan untuk gerakan bolak-balik.

Q7: Berapa kisaran suhu pengoperasian bantalan SI5TK?

Bantalan SI5TK standar beroperasi dari -30 derajat C hingga 80 derajat C, dengan paparan jangka pendek hingga 120 derajat C. Suhu yang lebih tinggi dapat menurunkan lapisan PTFE dan mengurangi masa pakai.

Q8: Bahan apa yang digunakan pada bantalan SI5TK?

Bodi ujung batang terbuat dari baja karbon dengan lapisanan seng. Bola bagian dalam adalah baja bantalan GC15, dipadamkan hingga HRC 58-64, dengan permukaan bola berlapis krom keras. Kontak gesernya terbuat dari baja ditambah lapisan komposit PTFE.
