Dalam dunia hubungan mekanis, rod end bearing yang sederhana—sering disebut sebagai spherical plain bearing—adalah pahlawan tanpa tanda jasa yang memungkinkan gerakan terkontrol sekaligus mengakomodasi misalignment. Namun, tidak semua ujung batang diciptakan sama. Ketika suatu aplikasi menuntut kapasitas beban, stabilitas termal, dan keandalan yang luar biasa, pilihan model tertentu menjadi sangat penting. Itu Bantalan SIZJ12 adalah opsi menonjol dalam kategori ujung batang seri inci. Panduan ini memberikan penjelasan teknis mendalam tentang mengapa model khusus ini, dengan permukaan kontak geser baja-ke-baja dan konstruksi baja karbon yang kuat, menjadi pilihan utama bagi para insinyur yang menghadapi kondisi pengoperasian ekstrem di sektor-sektor seperti mesin konstruksi, pengemasan, dan otomasi industri.

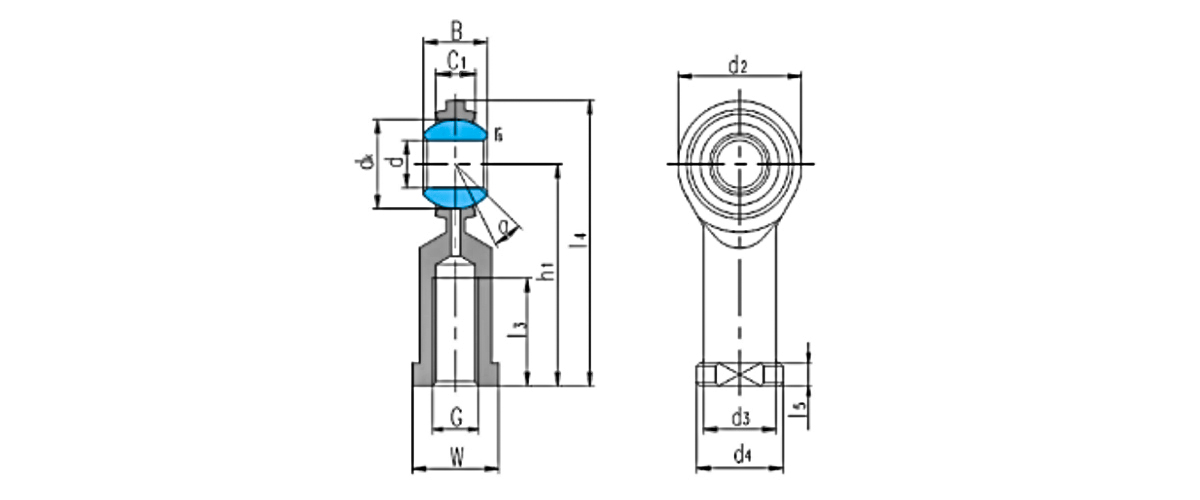

Mendefinisikan SIZJ12: Spesifikasi dan Dimensi Diti

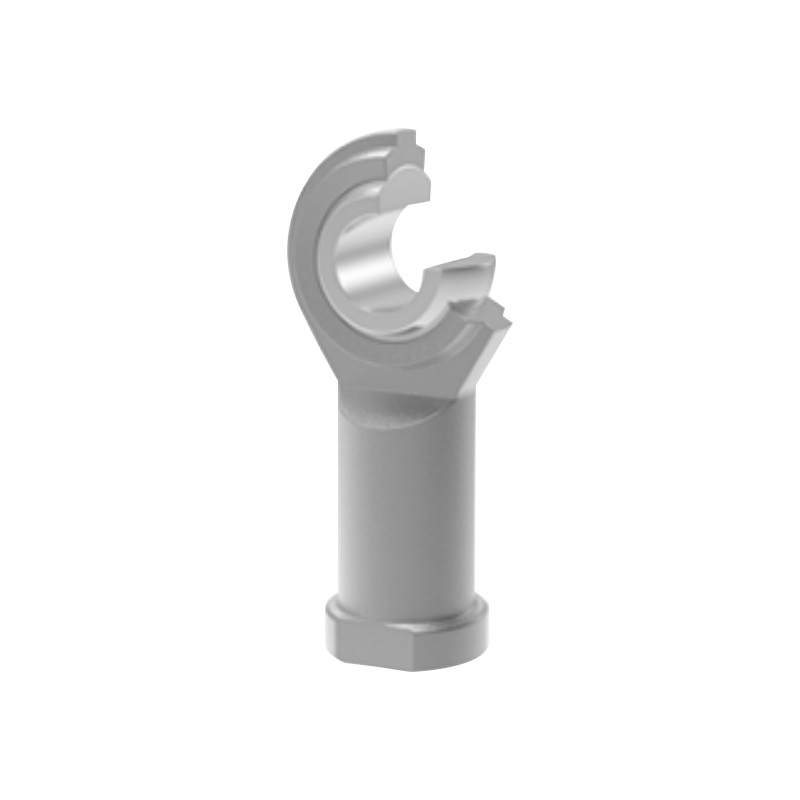

Sebelum mengeksplorasi keunggulan kinerjanya, penting untuk memahami parameter fisik dan mekanis yang menentukan bantalan ini. SIZJ12 adalah ujung batang berulir betina, yang membedakannya dari varian berulir jantan dan menentukan cara integrasinya ke dalam suatu rakitan. Dilengkapi dengan ulir UNF 1/2-20, membuatnya kompatibel dengan pengencang imperial standar. Desain baja-di-baja, di mana bola dan lintasannya terbuat dari baja karbon yang diperkeras, menawarkan kombinasi unik antara kapasitas beban tinggi dan ketahanan aus. Di bawah ini adalah rincian dimensi dan peringkat kritisnya.

Peringkat beban dinamis sebesar 28 kN menetapkan tolok ukur tinggi untuk kelas ukuran ini, dan peringkat beban statis juga sama mengesankannya. Data ini menegaskan bahwa SIZJ12 bukan sekadar komponen pasif namun merupakan elemen struktural yang mampu menahan gaya signifikan dalam sistem kontrol gerak yang menuntut.

Peringkat Beban dan Kekokohan Mekanik: Tolok Ukur 28 kN

Itu Peringkat beban SIZJ12 28 kN bukan angka sembarangan; ini adalah hasil perhitungan teknik yang cermat yang memperhitungkan geometri bantalan, sifat material, dan perlakuan panas. Peringkat beban dinamis (C) ini menunjukkan beban di mana bantalan dapat mencapai umur minimum 100.000 siklus osilasi dalam kondisi ideal. Untuk aplikasi yang melibatkan pembebanan siklik—seperti lengan robot dalam otomatisasi atau sambungan artikulasi mesin konstruksi—kemampuan menahan beban dinamis 28 kN berarti bearing dapat berfungsi dengan andal dalam tugas seperti mengangkat, mendorong, atau memiringkan komponen berat.

Kapasitas Beban Statis dan Margin Keamanan

Peringkat beban statis (C0) untuk SIZJ12 jauh lebih tinggi, seringkali melebihi 35 kN, yang memberikan margin keamanan yang besar untuk beban kejut yang sering terjadi pada alat berat. Untuk bantalan ujung batang tipikal yang digunakan dalam a bantalan ujung batang untuk mesin konstruksi skenario ini—misalnya, hubungan kemudi pada wheel loader—lonjakan beban sesaat dapat melampaui beban operasional rata-rata sebesar 2 atau 3 kali lipat. Kemampuan SIZJ12 untuk menyerap lonjakan tersebut tanpa deformasi permanen memastikan integritas seluruh sistem hubungan. Di bawah ini adalah representasi komparatif kapasitas beban.

SIZJ12 milik keluarga bantalan ujung batang betina komponen, ditandai dengan ulir internal yang menerima tiang atau batang jantan. Benang UNF 1/2-20 spesifik adalah benang Unified Fine dengan 20 benang per inci. Pitch halus ini menawarkan beberapa keunggulan mekanis dibandingkan benang kasar: resolusi penyesuaian yang lebih baik, area tegangan tarik yang lebih tinggi, dan ketahanan yang unggul terhadap kelonggaran akibat getaran. Untuk sistem otomasi yang memerlukan penyesuaian panjang batang yang presisi, atau untuk peralatan pengemasan yang mengalami getaran siklik terus menerus, benang halus memastikan bahwa pengaturannya tetap stabil sepanjang waktu.

Saat memilih antara ujung batang betina dan jantan, pilihannya sering kali bergantung pada arsitektur perakitan. Ujung batang betina seperti SIZJ12 biasanya digunakan ketika titik pemasangan memerlukan clevis atau braket dengan lubang tembus, sehingga menghasilkan sambungan yang bersih dan kompak. Itu Bantalan SIZJ12 juga tersedia dalam varian ulir kiri, yang diberi nama SILZJ12, untuk aplikasi yang memerlukan penyesuaian turnbuckle. Keputusan antara Benang kiri SIZJ12 vs SILZJ12 ditentukan oleh perlunya pengencangan searah jarum jam atau berlawanan arah jarum jam selama perakitan atau pemeliharaan.

Kekuatan dan Keterlibatan Benang

Dengan ulir UNF 1/2-20, SIZJ12 memberikan kekuatan pengikatan ulir tingkat tinggi, yang penting ketika bantalan digunakan sebagai elemen penahan beban dalam tegangan. Area tegangan tarik benang 1/2-20 UNF adalah sekitar 0,1599 inci persegi, yang berarti kapasitas beban bukti melebihi 30 kN untuk tiang baja standar, yang secara efektif sesuai dengan peringkat beban statis bantalan. Keseimbangan ini memastikan bahwa benang tidak menjadi mata rantai terlemah dalam hubungan tersebut.

Salah satu pertanyaan yang paling sering diajukan tentang SIZJ12 berkaitan dengan perilakunya di lingkungan dengan suhu tinggi. Standar bantalan ujung batang untuk aplikasi suhu tinggi harus menghadapi ekspansi termal, degradasi pelumas, dan potensi perubahan kekerasan material. SIZJ12, dengan konstruksi seluruhnya baja, menangani tantangan ini dengan sangat baik. Koefisien muai panas untuk baja karbon yang dikeraskan adalah sekitar 11–13 µm/m·°C, yang berarti bahwa pada perbedaan suhu 150°C, perubahan dimensi pada diameter luar 30 mm kurang dari 0,06 mm—jauh dalam batas jarak bebas yang umum.

Strategi Pelumasan untuk Panas Ekstrim

Meskipun pasangan geser baja-ke-baja dapat beroperasi tanpa pelumasan dalam waktu singkat, kinerja optimal dalam lingkungan bersuhu tinggi memerlukan sistem pelumasan yang cermat. Gemuk suhu tinggi berbahan dasar oli sintetis yang dikentalkan poliurea atau PTFE mempertahankan viskositasnya hingga 180°C dan dapat diaplikasikan melalui fitting pelumasan yang disediakan. Untuk aplikasi melebihi 200°C, direkomendasikan pelumas padat seperti molibdenum disulfida (MoS2) atau grafit. Kemampuan beradaptasi ini menjadikan SIZJ12 pilihan serbaguna untuk oven, gerbong kiln, dan penghubung ruang mesin di mana suhu berfluktuasi secara dramatis.

Data kinerja termal utama: SIZJ12 telah divalidasi dalam pengoperasian berkelanjutan pada suhu sekitar 180°C dengan gemuk suhu tinggi yang sesuai, menunjukkan peningkatan jarak bebas radial kurang dari 5% setelah 5000 siklus osilasi—menunjukkan stabilitas termal dan ketahanan aus yang sangat baik.

Fleksibilitas dari Bantalan SIZJ12 menjadikannya bahan pokok di berbagai sektor industri. Setiap aplikasi memanfaatkan aspek berbeda dari portofolio kinerjanya.

Mesin Konstruksi dan Alat Berat

Di ranah bantalan ujung batang untuk mesin konstruksi , SIZJ12 sering kali ditentukan untuk sambungan kemudi, batang penstabil, dan dudukan silinder. Tuntutan utama di sini adalah ketahanan terhadap dampak tinggi dan kemampuan menahan kontaminasi dari debu dan serpihan. Desain baja-di-baja toleran terhadap masuknya partikulat sampai tingkat tertentu, dan permukaan yang diperkeras tahan terhadap abrasi dari pasir dan debu semen. Sebuah ekskavator pada umumnya menggunakan lusinan bantalan ujung batang dalam hubungan hidraulik dan mekanisnya, sehingga keandalan menjadi prioritas utama bagi operator armada.

Sistem Otomasi dan Robotik

In bantalan ujung batang otomasi aplikasi, presisi dan pengulangan adalah yang terpenting. Lengan robot, unit pick-and-place, dan kendaraan berpemandu otomatis (AGV) menggunakan ujung batang untuk menghubungkan aktuator ke sambungan. Presisi tinggi pada lubang dan diameter luar SIZJ12 (toleransi ISO H7/h6) memastikan pemutaran minimal, yang berarti pemosisian akurat. Misalnya, pada tautan yang digerakkan servo jalur pengemasan, torsi gesekan yang konsisten pada bantalan memungkinkan motor servo beroperasi dalam parameter kontrol loop tertutupnya tanpa lonjakan torsi yang tidak terduga.

Mesin Industri Pengemasan

Itu bantalan untuk industri pengemasan sering menghadapi tingkat siklus yang tinggi dan prosedur pencucian yang terputus-putus. Meskipun SIZJ12 tidak tahan korosi secara default (karena baja karbon), banyak teknisi pengemasan menentukannya di area yang terlindung dari kelembapan langsung, atau mereka menerapkan lapisan tahan korosi. Kemampuannya untuk menangani osilasi berkecepatan tinggi pada rahang penyegel film atau mekanisme pelipatan karton menjadikannya pilihan populer, terutama bila dikombinasikan dengan sistem pelumasan otomatis yang menjamin kinerja konsisten selama jutaan siklus.

Memilih yang benar Bantalan SIZJ12 melibatkan lebih dari sekedar pencocokan dimensi. Insinyur harus mengevaluasi kombinasi faktor beban, kecepatan, suhu, dan lingkungan. Daftar periksa berikut menguraikan parameter penting yang perlu dipertimbangkan.

• Muat profil: Tentukan beban dinamis ekivalen (P) berdasarkan gaya radial dan aksial aktual. Untuk beban gabungan, gunakan hubungan P = X·Fr Y·Fa, dimana X dan Y adalah faktor yang disediakan dalam katalog bantalan. Pastikan P kurang dari nilai beban dinamis sebesar 28 kN untuk umur yang diinginkan.
• Frekuensi osilasi: Untuk aplikasi frekuensi tinggi, pertimbangkan panas gesekan yang dihasilkan. Bantalan baja-di-baja dapat menangani kecepatan hingga kecepatan geser 2 m/s dengan pelumasan yang tepat. Pada frekuensi yang lebih tinggi, pertimbangkan pelumasan atau pendinginan paksa.
• Amplop suhu: Untuk pengoperasian terus-menerus di atas 120°C, pilih gemuk bersuhu tinggi dan pastikan bahwa material rumah memiliki koefisien muai panas yang sesuai untuk menghindari kehilangan beban awal.
• Penyegelan lingkungan: Di lingkungan yang berdebu atau basah, pertimbangkan untuk menambahkan sepatu pelindung atau menentukan bantalan dengan lapisan tahan korosi. SIZJ12 sendiri tidak dilengkapi segel, sehingga penyegelan eksternal mungkin diperlukan.
• Persyaratan ketidaksejajaran: Itu SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Verifikasi Melalui Perhitungan

Untuk mengilustrasikan proses pemilihan, pertimbangkan hubungan peralatan konstruksi dengan beban radial puncak sebesar 22 kN dan komponen beban aksial sebesar 6 kN. Menggunakan faktor beban untuk bantalan biasa berbentuk bola (X=1, Y=2.5 untuk baja-di-baja), beban dinamis ekivalen P = 1·22 2.5·6 = 37 kN. Hal ini melebihi nilai dinamis sebesar 28 kN, yang menunjukkan bahwa diperlukan bantalan yang lebih besar atau pengurangan beban aksial. Hal ini menunjukkan pentingnya analisis beban yang akurat dalam mencegah kegagalan dini.

Analisis Perbandingan: SIZJ12 vs. Ujung Batang Seri Inci Lainnya

Meskipun SIZJ12 adalah bearing berperforma tinggi, penting untuk memahami perbandingannya dengan ujung batang seri inci umum lainnya, khususnya dalam hal kapasitas beban dan ukuran ulir. Tabel di bawah ini memberikan gambaran perbandingan dalam satu keluarga.

Perbandingan ini menyoroti bahwa SIZJ12 menempati posisi tengah yang seimbang dalam keluarga seri inci, menawarkan peringkat beban dinamis 28 kN yang jauh lebih tinggi daripada SIZJ10 yang lebih kecil sekaligus lebih kompak daripada SIZJ14. Hal ini menjadikannya pilihan optimal untuk aplikasi di mana keterbatasan ruang menghalangi penggunaan bantalan yang lebih besar, namun kebutuhan beban melebihi kemampuan alternatif yang lebih kecil.

Pemeliharaan dan Optimasi Kehidupan Layanan

Untuk mendapatkan masa pakai maksimum dari SIZJ12, strategi pemeliharaan proaktif sangat penting. Desain baja-di-baja, meskipun kokoh, mendapat manfaat dari pelumasan ulang dan inspeksi rutin.

Interval Pelumasan

Untuk aplikasi industri umum yang beroperasi pada beban dan kecepatan sedang, disarankan untuk melakukan pelumasan ulang setiap 100 hingga 200 jam pengoperasian. Pada mesin konstruksi tugas berat yang terkena beban benturan dan serpihan tinggi, interval ini dapat dikurangi menjadi 40–50 jam. Bearing dilengkapi dengan fitting gemuk pelumas untuk memudahkan pelumasan ulang, dan penggunaan gemuk EP (tekanan ekstrim) berkualitas tinggi dengan kekentalan oli dasar ISO VG 150–220 disarankan untuk sebagian besar aplikasi.

Pemantauan Keausan

Pemantauan jarak bebas radial adalah metode paling efektif untuk menilai kondisi bantalan biasa bola baja-di-baja. Saat bantalan aus, jarak bebasnya meningkat secara bertahap. Setelah jarak bebas radial melebihi 0,15 mm (yang kira-kira 2–3 kali jarak bebas awal 0,05–0,08 mm), bantalan harus diganti untuk mencegah hilangnya presisi dan peningkatan beban tumbukan pada komponen yang berdekatan. Perkembangan keausan yang terukur ini memungkinkan dilakukannya pemeliharaan terencana, sehingga mengurangi waktu henti yang tidak direncanakan.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa arti sebutan "SIZJ12" dalam hal jenis dan ukuran bantalan?

Itu "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: Dapatkah SIZJ12 digunakan di bawah air atau lingkungan yang sangat korosif?

Tidak, SIZJ12 standar terbuat dari baja karbon dan tidak tahan korosi. Untuk lingkungan kelautan atau kimia, varian baja tahan karat atau berlapis korosi harus ditentukan. Sebagai alternatif, penyegelan eksternal atau sepatu pelindung dapat digunakan untuk melindungi bantalan dari kelembapan, namun solusi yang lebih disukai adalah memilih bantalan dengan bahan tahan korosi sejak awal.

Q3: Apa perbedaan antara SIZJ12 dan SILZJ12?

Itu primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: Bagaimana SIZJ12 menangani beban kejut yang umum terjadi pada mesin konstruksi?

Itu SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: Apakah SIZJ12 cocok untuk aplikasi rotasi kecepatan tinggi?

Tidak, bantalan ujung batang dirancang terutama untuk gerakan berosilasi atau miring, bukan rotasi terus menerus. Kecepatan geser pada bantalan biasa berbentuk bola umumnya harus dijaga di bawah 2 m/s. Untuk aplikasi rotasi kecepatan tinggi, bantalan elemen gelinding konvensional akan lebih tepat.

Q6: Pelumasan apa yang direkomendasikan untuk SIZJ12 pada suhu tinggi?

Untuk suhu hingga 120°C, gemuk EP standar berbasis litium dapat diterima. Untuk suhu antara 120°C dan 200°C, disarankan menggunakan gemuk sintetis dengan pengental poliurea atau PTFE dan oli dasar dengan viskositas tinggi. Di atas 200°C, pelumas padat seperti MoS2 atau grafit harus diaplikasikan langsung ke permukaan geser.
