Bantalan rol tirus menyilang mewakili kemajuan signifikan dalam bidang teknik mesin, menawarkan presisi yang belum pernah ada sebelumnya dan kemampuan membawa beban untuk aplikasi industri yang menuntut. Komponen canggih ini memadukan keunggulan bantalan rol silang dan desain tirus, sehingga menciptakan solusi yang menjawab kebutuhan kompleks permesinan modern.
Daya tarik mendasar dari bantalan rol tirus terletak pada kemampuannya untuk mendukung gabungan beban radial dan aksial secara bersamaan, dengan tetap menjaga akurasi rotasi yang luar biasa. Ketika prinsip-prinsip ini diintegrasikan dengan konfigurasi menyilang, hasilnya adalah sistem bantalan yang mampu menangani kondisi beban ekstrem sekaligus menjaga toleransi ketat yang penting untuk aplikasi perputaran presisi.
Industri mulai dari manufaktur semikonduktor hingga perakitan komponen dirgantara semakin mengandalkan bantalan ini untuk memastikan kualitas produk dan keandalan peralatan. Spesifikasi presisi dari bantalan rol tirus bersilang menjadikannya sangat diperlukan untuk aplikasi di mana ketidaksejajaran mikroskopis sekalipun dapat mengganggu efisiensi operasional atau kualitas produk.
Bantalan rol tirus bersilang terdiri dari empat elemen utama yang bekerja dalam harmoni yang terkoordinasi: jalur balap luar, jalur balap dalam, roller tirus, dan rakitan sangkar. Setiap komponen dirancang dengan presisi yang cermat untuk memastikan distribusi beban yang optimal dan gesekan yang minimal.
Raceway luar memiliki permukaan bersudut tepat yang sesuai dengan sudut lancip roller, biasanya berkisar antara 10 hingga 25 derajat tergantung pada kebutuhan aplikasi. Geometri ini memungkinkan bantalan menerima beban mendekati sumbu rotasi, yang membedakannya dari desain roller silinder tradisional.
Geometri jalur balap bagian dalam mencerminkan konfigurasi balapan bagian luar tetapi sering kali digabungkan ke dalam struktur perumahan terpadu. Desain ini mengurangi jumlah komponen terpisah yang memerlukan penyelarasan, sehingga menyederhanakan pemasangan sekaligus meningkatkan keandalan sistem.
Rol tirus itu sendiri mewakili inovasi penting dalam desain bantalan. Tidak seperti roller silinder yang mendistribusikan beban secara merata di sepanjang roller, roller tirus memusatkan beban secara terkendali sehingga memaksimalkan efisiensi tegangan kontak.
Sudut lancip masing-masing roller biasanya berkisar antara 10 hingga 25 derajat, dipilih dengan cermat berdasarkan profil pemuatan spesifik yang diharapkan selama pengoperasian. Sudut lancip yang lebih dangkal memberikan kapasitas beban radial yang lebih baik, sedangkan sudut yang lebih curam meningkatkan kemampuan penanganan beban aksial.
| Sudut Lancip | Kapasitas Beban Radial | Kapasitas Beban Aksial | Aplikasi Khas |
|---|---|---|---|
| 10 derajat | Sangat Tinggi | Sedang | Dukungan spindel vertikal |
| 15 derajat | Tinggi | Tinggi | Dukungan beban seimbang |
| 20 derajat | Sedang | Sangat Tinggi | Pemuatan dominan dorong |
Dalam konfigurasi tirus menyilang, beberapa cincin bantalan disusun sedemikian rupa sehingga sumbu rol tirus bersilangan pada satu titik yang sama. Susunan geometris ini memberikan beberapa keunggulan penting dibandingkan desain bantalan bertumpuk tradisional.

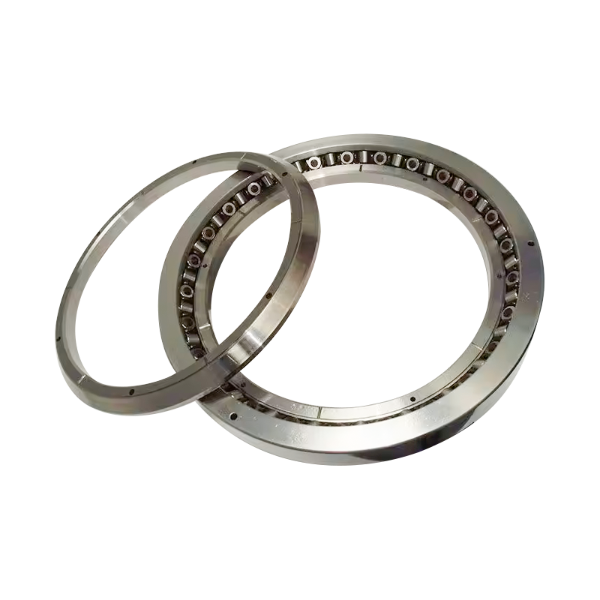

Itu Bantalan XRT060-NT mewakili standar yang diadopsi secara luas dalam kategori bantalan tirus bersilang, menawarkan kombinasi seimbang antara efisiensi ukuran dan kapasitas beban. Memahami parameter dimensinya sangat penting untuk pemilihan dan integrasi yang tepat ke dalam sistem presisi.
Itu dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Itu static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Itu XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Pemilihan grade yang presisi secara langsung memengaruhi akurasi rotasi dan toleransi runout yang diizinkan. Grade P4 biasanya mempertahankan runout radial dalam 0,005 milimeter, sedangkan grade P2 mengurangi toleransi ini hingga sekitar 0,002 milimeter.
Dalam lingkungan peralatan mesin yang dikontrol secara numerik, bantalan rol tirus menyilang sistem memungkinkan tahapan pemosisian presisi untuk mencapai pengulangan posisi yang penting untuk manufaktur berkualitas tinggi. Aplikasi meja CNC memberikan bantalan pada beban multi-arah yang kompleks termasuk distribusi berat vertikal, gaya pemotongan horizontal, dan momen rotasi akibat ketidakseimbangan spindel.
Itu crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Aplikasi robot industri mewakili salah satu kasus penggunaan bearing yang paling menuntut dalam manufaktur modern. Bantalan slewing robot harus menopang bobot gabungan rakitan efektor akhir, pengubah pahat, dan benda kerja sambil mempertahankan akurasi posisi sudut yang presisi di jutaan siklus operasional.
Aplikasi slewing robot industri pada umumnya dapat menyebabkan beban radial melebihi 50.000 Newton dikombinasikan dengan beban aksial yang mencapai 30.000 Newton, diterapkan secara bersamaan selama gerakan multi-sumbu. Desain meruncing menyilang menangani pola pembebanan kompleks ini dengan lebih efektif dibandingkan alternatif tradisional, sehingga menghasilkan masa pakai bantalan yang lebih lama dan kemampuan pengulangan posisi yang lebih baik.
Sistem pencitraan medis seperti pemindai tomografi komputer dan peralatan pencitraan resonansi magnetik menggunakan bantalan presisi dalam mekanisme rotasi gantrinya. Aplikasi ini menuntut kelancaran rotasi yang luar biasa, variasi runout yang minimal, dan kinerja yang andal dalam interval pengoperasian yang diperpanjang tanpa perawatan.
Itu stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Peralatan penanganan wafer, mesin litografi, dan instrumen metrologi presisi mengandalkan bantalan rol tirus bersilang untuk kapasitas beban momen dan akurasi rotasinya yang luar biasa. Aplikasi ini sering kali beroperasi di ruangan dengan lingkungan terkendali di mana stabilitas suhu sangat penting dan metode pelumasan tradisional terbukti tidak memadai.
Itu precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Itu distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Aspek Kinerja | Crossed Tapered | Silinder Silang |
|---|---|---|
| Kapasitas Beban Aksial | Luar biasa | Terbatas |
| Penanganan Beban Momen | Unggul | Bagus |
| Kapasitas Beban Radial | Tinggi | Sangat Tinggi |
| Kisaran Suhu Pengoperasian | -40 hingga 120C | -40 hingga 100C |
| Kompleksitas Penyesuaian Pramuat | Sedang | Sederhana |
| Biaya per Satuan | Sedang | Lebih rendah |
Desain roller silinder memusatkan beban pada seluruh panjang roller, menciptakan kontak garis yang mendistribusikan gaya secara merata. Geometri ini memberikan kekakuan radial maksimum per satuan ukuran, menjadikan konfigurasi silinder ideal untuk aplikasi yang didominasi oleh pembebanan radial murni.
Konfigurasi roller tirus membentuk pola kontak titik yang memusatkan beban pada ujung roller, kemudian mendistribusikan beban ini melalui geometri tirus menuju pusat bantalan. Pengaturan ini mengorbankan sebagian kapasitas beban radial untuk mendapatkan karakteristik penanganan beban aksial dan momen yang unggul.
Insinyur harus memilih konfigurasi meruncing silang ketika aplikasi melibatkan komponen aksial yang signifikan, beban kantilever, atau pola pembebanan multi-arah yang kompleks. Desain silinder bersilang terbukti lebih ekonomis ketika beban radial mendominasi dan komponen aksial tetap minimal.
Preload mewakili gaya tekan yang dikontrol secara hati-hati yang diterapkan pada komponen bantalan sebelum pembebanan operasional. Teknik ini menghilangkan jarak bebas internal dan menetapkan distribusi beban yang dapat diprediksi yang meningkatkan kekakuan, mengurangi kebisingan, dan meningkatkan kelancaran rotasi.
Dalam sistem bantalan rol tirus bersilang, penyesuaian beban awal secara langsung mempengaruhi beberapa parameter kinerja penting termasuk kekakuan radial, runout aksial, stabilitas termal, dan pembangkitan kebisingan. Untuk mencapai preload yang optimal memerlukan keseimbangan tujuan yang saling bersaing: preload yang cukup untuk memastikan presisi dan kekakuan, namun tidak terlalu banyak sehingga umur bearing menjadi terganggu karena tekanan internal yang berlebihan.
Itu XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Preload yang berlebihan mempercepat keausan bearing melalui kelelahan material yang disebabkan oleh tegangan. Pengalaman industri menunjukkan bahwa nilai pramuat yang melebihi 50 persen dari nilai beban dinamis hanya boleh diterapkan dalam aplikasi di mana pengurangan kebisingan atau peningkatan kekakuan membenarkan pengurangan umur bantalan.
Itu bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Analisis beban harus membahas beban puncak, beban rata-rata, dan pola pembebanan siklik. Aplikasi peralatan mesin mungkin mengalami pembebanan radial terus menerus sebesar 20.000 Newton dengan gaya puncak sesekali mencapai 45.000 Newton selama rangkaian perlambatan yang cepat.
Pemilihan tingkat presisi bergantung pada persyaratan akurasi rotasi yang ditetapkan oleh aplikasi. Spindel gerinda, peralatan pencitraan medis, dan peralatan manufaktur semikonduktor menuntut kinerja tingkat P2, sementara mesin industri standar sering kali beroperasi secara memadai dengan klasifikasi P4.
Nilai presisi yang lebih tinggi memberikan harga premium tetapi memberikan akurasi unggul yang mungkin terbukti penting untuk menjaga kualitas produk atau kinerja peralatan dalam aplikasi sensitif.
Pemilihan strategi pramuat memerlukan keseimbangan pengurangan kebisingan, peningkatan kekakuan, dan pertimbangan umur bantalan. Aplikasi yang memprioritaskan kelancaran pengoperasian dan keakuratan posisi biasanya menggunakan strategi pramuat pegas yang mempertahankan gaya konstan sepanjang masa pakai bantalan.
Bahan bantalan standar memiliki kinerja yang cukup untuk suhu industri tipikal yang berkisar antara minus 40 hingga 100 derajat Celcius. Aplikasi yang memerlukan rentang suhu yang diperpanjang atau lingkungan yang korosif mungkin memerlukan pemilihan material khusus termasuk komponen keramik atau baja tahan karat.
Pemilihan bantalan akhir memerlukan analisis biaya-manfaat yang membandingkan biaya bantalan dengan interval servis yang diharapkan, persyaratan pemeliharaan, dan nilai mitigasi risiko. Bearing yang mewakili 5 persen dari total biaya peralatan mungkin membenarkan spesifikasi premium jika menghilangkan downtime yang mempengaruhi operasi produksi bernilai tinggi.
Pemasangan bantalan yang berhasil dimulai dengan persiapan permukaan yang cermat. Permukaan pemasangan harus dibersihkan untuk menghilangkan semua kontaminan, dan komponen bantalan harus diperiksa dari kerusakan atau cacat pengiriman sebelum pemasangan.
Setelah bantalan diposisikan, penerapan pramuat harus dilanjutkan dengan hati-hati menggunakan peralatan yang dikalibrasi. Sistem pramuat pegas harus diverifikasi untuk menghasilkan gaya tertentu melalui pengujian pengukuran beban sebelum pengoperasian.
Penyesuaian preload berbasis shim memerlukan perhitungan ketebalan tumpukan shim yang cermat untuk mencapai nilai target preload. Setiap ukuran dan konfigurasi bantalan memiliki persyaratan jarak unik yang harus dihitung secara individual.
Instalasi bantalan baru mendapatkan keuntungan dari periode pembakaran bertahap dimana beban meningkat secara progresif sebelum mencapai tingkat operasional penuh. Pendekatan ini memungkinkan komponen bantalan untuk menempati posisi optimal dan mendistribusikan keausan awal secara merata ke seluruh elemen rolling.
Periode pembakaran biasanya berlangsung selama 8 hingga 24 jam tergantung pada tingkat keparahan aplikasi. Selama pembakaran, operator harus memantau suhu bantalan, kebisingan, dan tanda getaran untuk mengidentifikasi potensi masalah pemasangan sebelum pengoperasian beban penuh dimulai.
Pemantauan kondisi rutin memperpanjang masa pakai bearing dan mencegah kegagalan besar. Analisis getaran, tren suhu, dan pemantauan akustik memberikan peringatan dini terhadap degradasi bantalan.
Bantalan tirus menyilang menggunakan beberapa set rol tirus yang disusun pada sudut bersilangan untuk menciptakan rakitan bantalan terpadu yang mampu menerima beban besar dari segala arah radial atau aksial. Bantalan kontak sudut tradisional biasanya menggunakan elemen penggulung bola dan hanya dapat menerima beban dalam rentang sudut terbatas. Desain meruncing menyilang mendistribusikan beban secara lebih merata dan memberikan kapasitas beban momen yang unggul dengan faktor bentuk yang lebih kompak.
Pramuat yang tidak memadai memungkinkan jarak bebas bantalan internal yang memungkinkan elemen penggulung berpindah posisi selama perubahan beban, sehingga menciptakan pola bunyi klik atau bunyi yang berbeda. Pramuat yang optimal menghilangkan jarak bebas ini sambil mempertahankan kontak elemen penggulungan yang terkontrol, sehingga menghasilkan pengoperasian yang mulus dan senyap. Namun, beban awal yang berlebihan menghasilkan panas akibat gesekan dan mempercepat keausan bantalan, yang pada akhirnya menyebabkan peningkatan kebisingan seiring dengan berkembangnya kelelahan material.
Masa pakai bantalan sangat bergantung pada beban aplikasi, besaran beban awal, suhu pengoperasian, dan kualitas pelumasan. Dalam kondisi pembebanan sedang dengan perawatan yang tepat, bantalan tirus bersilangan biasanya mencapai 50.000 hingga 200.000 jam pengoperasian. Aplikasi dengan tekanan tinggi dapat mengurangi interval ini menjadi 10.000 hingga 50.000 jam, sementara aplikasi yang dikelola secara hati-hati dengan pemuatan ringan dapat memperpanjang masa pakai lebih dari 300.000 jam.
Aplikasi orientasi vertikal memerlukan strategi pramuat yang dimodifikasi karena gravitasi secara terus menerus menerapkan beban melalui komponen bantalan. Pemuatan awal beban menjadi tidak praktis, dan perancang biasanya menggunakan sistem pemuatan awal pegas yang mempertahankan gaya konstan terlepas dari efek gravitasi. Ekspansi termal juga harus mendapat pertimbangan cermat dalam aplikasi vertikal untuk mencegah beban awal berlebih pada bantalan selama perubahan suhu.
Pramuat yang tidak memadai mengakibatkan jarak bebas internal yang berlebihan, menyebabkan timbulnya kebisingan, peningkatan runout, dan berkurangnya kekakuan. Preload yang berlebihan mempercepat kelelahan elemen rolling dan dapat menyebabkan raceway terkelupas hanya dalam beberapa jam setelah pengoperasian. Prosedur pemasangan harus selalu mengikuti spesifikasi pabrikan dengan tepat, dan pengukuran verifikasi harus memastikan besaran beban awal sebelum pengoperasian peralatan.
Bantalan tirus silang standar berfungsi dengan andal pada suhu minus 40 hingga 120 derajat Celcius, bergantung pada sifat pelumas. Aplikasi suhu yang diperpanjang memerlukan bahan dan pelumas khusus. Bantalan bersuhu tinggi mungkin menggunakan elemen penggulung keramik yang dipasangkan dengan pelumas sintetis yang mampu beroperasi pada suhu 150 hingga 200 derajat. Aplikasi suhu rendah memerlukan gemuk khusus yang menjaga kemampuan mengalir dalam kondisi dingin ekstrem.
Pemantauan kondisi bantalan menggunakan berbagai teknik yang saling melengkapi termasuk analisis getaran untuk mendeteksi cacat permukaan elemen gelinding, pemantauan suhu untuk mengidentifikasi peningkatan gesekan, penginderaan emisi akustik untuk mendeteksi keretakan yang baru jadi, dan analisis oli dalam sistem pelumasan untuk mengidentifikasi pembentukan partikel keausan. Menetapkan tanda dasar selama pengoperasian normal memungkinkan deteksi pola degradasi halus sebelum kegagalan bantalan terjadi.
Partikel kontaminasi yang memasuki rakitan bantalan bertindak sebagai bahan abrasif yang mempercepat keausan permukaan raceway dan mengurangi masa pakai bantalan secara drastis. Pengujian laboratorium menunjukkan bahwa kontaminasi partikel dapat mengurangi umur bearing hingga 50 persen atau lebih. Penyegelan yang tepat, lingkungan pemasangan yang bersih, dan perawatan rutin untuk mencegah masuknya debu, kelembapan, atau kontaminan lainnya sangat penting untuk menjaga kinerja bantalan.
Pemilihan metode pelumasan bergantung pada kecepatan pengoperasian, suhu, dan batasan lingkungan. Pelumasan gemuk memberikan kesederhanaan dan memerlukan perawatan minimal, cocok untuk aplikasi kecepatan sedang. Pelumasan oli memungkinkan pembuangan panas yang unggul untuk pengoperasian berkecepatan tinggi dan memfasilitasi pengendalian kontaminasi melalui sistem filtrasi. Beberapa aplikasi menggunakan pelumasan oli-udara yang menggabungkan efisiensi penyaluran oli dengan konsumsi cairan minimal.
Ketika komponen bantalan mengalami pengelupasan, retak, atau keausan yang parah, perbaikan menjadi tidak praktis dan ekonomis. Bantalan elemen gelinding dirancang sebagai sistem tertutup, dan penggantian komponen internal akan sangat mahal. Praktik standar industri melibatkan penggantian bantalan lengkap setelah kegagalan terdeteksi. Pemeliharaan preventif dan pemantauan kondisi merupakan pendekatan yang paling hemat biaya untuk mengelola keandalan bearing dan menghindari waktu henti peralatan yang tidak terduga.
