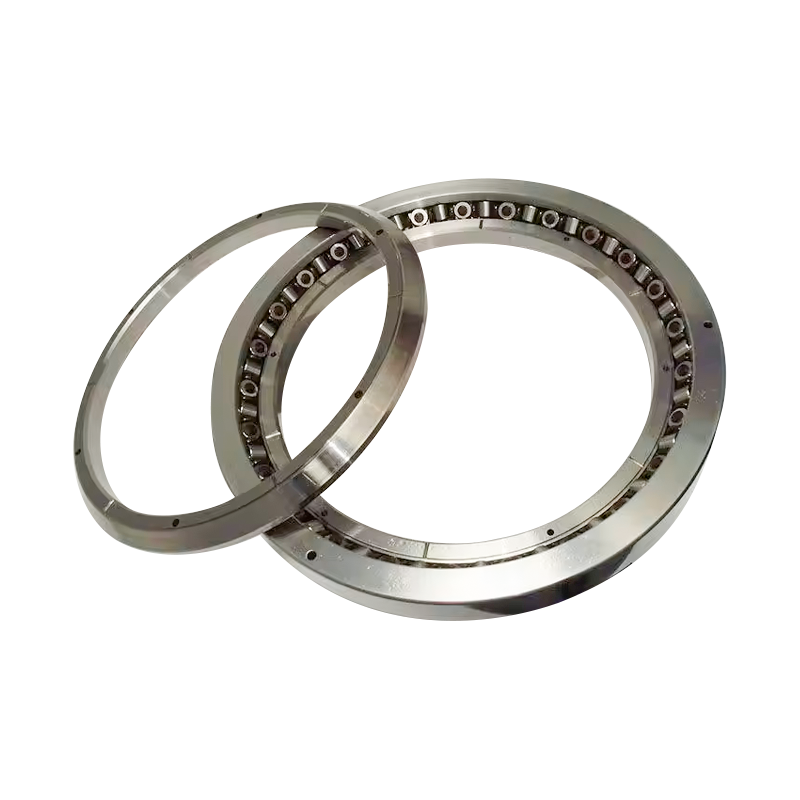

Bantalan XRT060-NT

Crossed Tapered Roller Bearings (CTRB): Rotasi Presisi Tinggi
Crossed Tapered Roller Bearing (CTRB) adalah jenis bantalan presisi tinggi yang memiliki desain struktural di mana dua set raceways dan tapered roller disusun melintang pada sudut kanan satu sama lain, dilengkapi dengan blok spacer dan bantalan pendukung. Desain sudut lancip yang besar memungkinkan rentang efektif mencapai beberapa kali lebar sebenarnya bantalan. Garis memanjang dari permukaan bergulir berpotongan di pusat rotasi, menghasilkan gerakan bergulir murni.

Rol tirus internal disusun dalam konfigurasi bentuk V bergantian. Geometri yang meruncing menyesuaikan dengan sudut kemiringan raceway untuk mencegah konsentrasi tegangan, memungkinkan bantalan menahan beban aksial, radial, dan momen (momen guling). Presisi bantalan dapat mencapai kelas P4/P2, dan dilengkapi desain pramuat yang dapat disesuaikan untuk mengoptimalkan kekakuan. Batas kecepatannya lebih tinggi dibandingkan bantalan rol silinder bersilang, dan menunjukkan koefisien gesekan yang lebih rendah.

Contact Us Hubungi Kami
PRAV：331138 AG Bantalan Rol Tirus Empat Baris BERIKUTNYA：Tidak ada produk berikutnya
  • Deskripsi
  • Spesifikasi
  • Hubungi Kami

Fitur Produk
·Struktur Kompak: Crossed Tapered Roller Bearings menggabungkan dua set raceways dan roller yang disusun melintang pada sudut kanan. Ketinggian penampang bantalan serupa dengan bantalan satu baris, sehingga menghemat ruang dan material rumah.
· Kekakuan Tinggi dan Rentang Efektif: Sudut lancip yang besar dan desain geometris yang meruncing memberikan bantalan bentang efektif keseluruhan beberapa kali lebarnya sendiri.
·Kapasitas Beban Momen Tinggi: Susunan roller yang bersilangan memungkinkan bantalan mentolerir momen guling yang tinggi.
·Presisi dan Gesekan Rendah: Bantalan ini menawarkan presisi tinggi (hingga tingkat P2) dan, dibandingkan dengan bantalan rol silinder bersilang, mencapai batas kecepatan yang lebih tinggi dan gesekan yang lebih rendah.

Bidang Aplikasi (Aplikasi)
· Bantalan Rol Tirus Silang cocok untuk peralatan mesin, antara lain:
·Meja mesin bor dan gerinda vertikal
· Tabel pengindeksan putar presisi untuk peralatan mesin
·Mesin hobbing gigi besar
·Menara
·Robot industri
·Peralatan Mesin CNC
·Meja Putar CNC
· Mesin Bubut Vertikal CNC
· Platform Putar Presisi
·Alat Pengujian/Pengukuran
·Peralatan Presisi

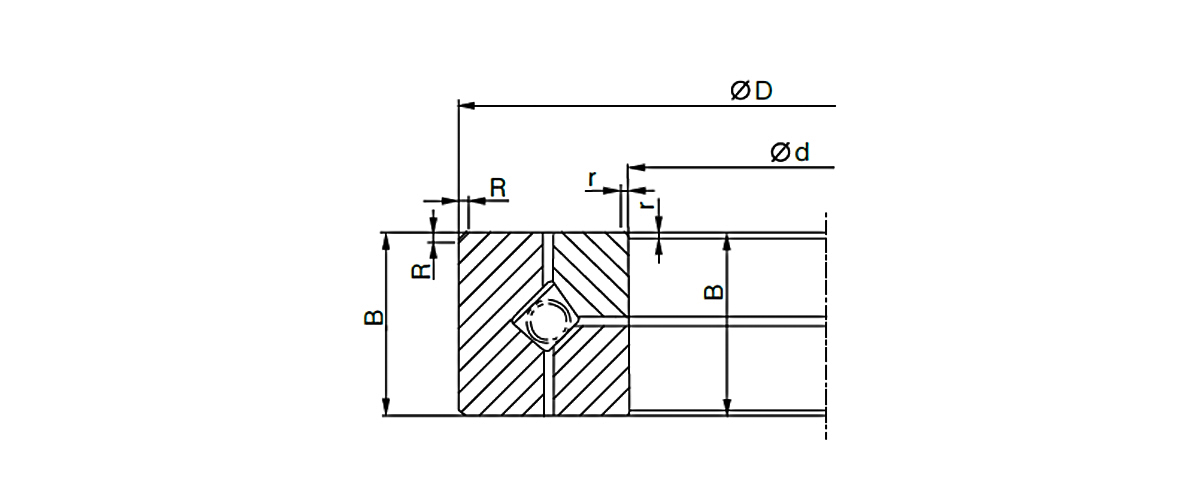

Dimensi dasar Peringkat beban dasar Peringkat kecepatan Massaa Model
Dinamis Statis Kecepatan referensi Membatasi kecepatan Nomor bantalan.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/mnt] [r/mnt] [kg]
150 230 30 95.2 156 1100 4.9 Bantalan XRT060-NT
160 240 30 96.8 162 1000 5.15 Bantalan XRT063-NT
200 280 30 102 175 900 6.7 Bantalan XRT079-NT
203.2 279.4 31.75 110 188 850 5.59 Bantalan XRT080-NT
203.2 279.4 31.75 110 188 850 5.59 Bantalan XRT080-W
240 300 30 88 184 750 5.4 Bantalan XRT094-NT
250 310 25 88 188 700 4.5 Bantalan XRT098-NT
250 350 40 187 355 670 13 Bantalan XRT099-NT
300 400 36.492 183 355 560 12.5 Bantalan XRT110-NTL
300 400 38 183 355 560 12.5 Bantalan XRT110-NT
300 480 60 258 495 600 38 Bantalan XRT110-NF
310 425 45 216 427 640 19.5 Bantalan XRT120-NT
330.2 457.2 63.5 264 515 620 32 Bantalan XRT130-NT
350 470 50 308 635 560 27 Bantalan XRT138-NT
370 495 50 93.6 600 30 Bantalan XRT140-NT
400 480 40 216 497 430 15 Bantalan XRT157-NT
400 550 60 429 920 400 46.5 Bantalan XRT158-NT
432.03 571.5 38.1 435 910 400 27.5 Bantalan XRT170-W
457.2 609.6 63.5 396 856 420 51 Bantalan XRT180-NT
424.95 614.924 65 470 960 380 62 Bantalan XRT160-NT
580 760 80 627 1380 300 100 Bantalan XRT220-NT
580 760 800 627 1380 300 100 Bantalan XRT220-W
600 830 80 680 1460 300 148 Bantalan XRT230-NF
685.8 914.4 79.375 693 1660 260 150 Bantalan XRT270-N
685.8 914.4 79.375 693 1660 260 150 Bantalan XRT270-NT
685.8 914.4 79.375 693 1660 260 150 Bantalan XRT270-W
901.7 1117.6 82.555 781 2060 200 185 Bantalan XRT350-W
901.7 1117.6 82.555 781 2060 200 185 Bantalan XRT350-NT
939.8 1117.6 82.555 920 2580 200 158 Bantalan XRT370-N
950 1170 85 968 2690 215 215 Bantalan XRT374-NF

Dimensi dasar Peringkat beban dasar Peringkat kecepatan Massaa Model
dinamis statis Kecepatan referensi Membatasi kecepatan Nomor bantalan.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/mnt] [r/mnt] [kg]
1028.7 1327.15 114.3 1230 3310 430 430 Bantalan XRT400-NT
1028.7 1327.15 95.25 1060 3100 450 358 Bantalan XRT400-WT
1028.7 1327.15 114.3 1230 3310 430 430 Bantalan XRT400-NF
1270 1524 95.25 1300 3830 95 350 Bantalan XRT500-NT
1549.4 1828.8 101.6 1400 4510 80 500 Bantalan XRT610-NT
1879.6 2197.1 101.6 1510 5240 43 675 Bantalan XRT740-NT
2463.8 2819.4 114.3 2330 8740 19 1130 XRT1040-NT Bantalan
