Panduan Pemilihan Rod End Bearing SIZJ12: Mengapa Ini Unggul dalam Aplikasi yang Menuntut

Pendahuluan: Tulang Punggung Teknik Sistem Artikulasi

Dalam desain mekanis, hanya sedikit komponen yang tampak sederhana namun penting seperti bantalan ujung batang. Itu Bantalan SIZJ12 mewakili evolusi halus dari konsep bantalan biasa berbentuk bola, yang dibuat khusus untuk mengelola beban statis yang tinggi, mengakomodasi ketidaksejajaran sudut, dan tahan terhadap kerasnya lingkungan industri. Penunjukannya, SIZJ12, mengkodekan dimensi tertentu dan standar ulir yang selaras dengan 1/2-20 ulir betina UNF, menjadikannya solusi praktis untuk banyak desain tautan yang ada sekaligus menawarkan peningkatan kinerja dibandingkan alternatif umum.

Panduan ini melampaui spesifikasi katalog untuk mengeksplorasi alasan teknis di balik pemilihan SIZJ12. Kami menganalisis kapasitas beban statis sebesar 28 kN, implikasi kontak geser baja-ke-baja, dan pertimbangan praktis yang membedakannya dari varian seperti SILZJ12 berulir kiri. Bagi insinyur desain dan spesialis pemeliharaan, memahami nuansa ini sangat penting untuk mengoptimalkan masa pakai dan keandalan sistem dalam aplikasi mulai dari hubungan peralatan konstruksi hingga perangkat otomatisasi siklus tinggi.

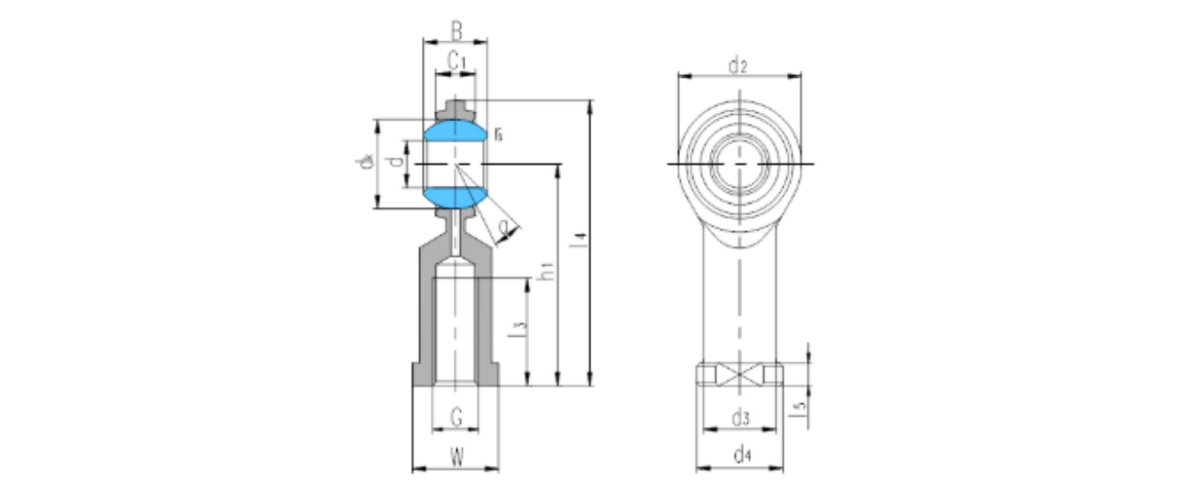

Spesifikasi Inti: Menguraikan Dimensi Bantalan SIZJ12 dan Peringkat Beban

SIZJ12 adalah ujung batang berdimensi metrik dengan ukuran ulir imperial, pilihan desain hibrid yang sering muncul pada mesin yang bersumber secara global. Tabel di bawah ini merangkum atribut fisik dan kinerja utama, yang menjadi dasar bagi setiap proses seleksi teknik. Spesifikasi ini secara langsung mempengaruhi kesesuaian bantalan untuk jalur beban tertentu, batasan selubung, dan interval perawatan.

Peringkat beban statis sebesar 28 kN sangat penting untuk aplikasi yang menuntut. Angka ini bukan hanya nilai maksimum teoretis namun merupakan nilai tervalidasi yang menunjukkan bahwa bantalan dapat menopang beban tetap dan tidak berputar tanpa deformasi permanen pada jalur balap atau bola. Pada mesin konstruksi, dimana persambungan bucket dan kaki stabilizer mengalami beban puncak selama penahan statis, margin ini menjadi pembeda keandalan. Kontak geser baja-ke-baja, dikombinasikan dengan bodi berlapis fosfat dan bola berlapis krom, memastikan SIZJ12 tetap dapat digunakan bahkan di lingkungan berdebu atau agak korosif, asalkan pelumasan teratur tetap terjaga.

Desain Berfokus pada Aplikasi: Mengapa SIZJ12 Unggul

Kinerja Bantalan SIZJ12 dalam aplikasi yang menuntut berasal dari kombinasi pemilihan material, toleransi geometrik, dan karakteristik intrinsik dari plain bearing bulat. Tidak seperti bantalan elemen gelinding yang memerlukan penyelarasan presisi untuk menghindari brinelling, cincin dan bola bagian dalam SIZJ12 mengakomodasi ketidaksejajaran sudut, sehingga mengurangi kebutuhan akan struktur pemasangan yang sangat presisi. Toleransi ini menyederhanakan perakitan dan mengurangi biaya produksi, yang merupakan keuntungan signifikan dalam peralatan produksi skala besar.

Selain itu, ulir betina 1/2-20 UNF memastikan kompatibilitas dengan beragam ujung batang standar dan sambungan penyetelan. Pitchnya yang halus memungkinkan penyesuaian panjang yang tepat, yang sangat penting dalam otomatisasi dan mesin pengemasan di mana akurasi posisi berdampak langsung pada waktu siklus dan kualitas produk. Di bantalan untuk industri pengemasan , di mana gerakan intermiten berkecepatan tinggi dan kebersihan menjadi perhatian, konstruksi SIZJ12 yang kokoh dan kemudahan pelumasan ulang membantu mempertahankan waktu kerja dan mengurangi pemeliharaan yang tidak terjadwal.

• Mesin Konstruksi: Lengan ekskavator, sambungan dozer, penyangga boom derek – tempat beban kejut dan debu mendominasi.
• Industri Pengemasan: Mesin penyegel pengisi formulir, pembuat karton, pengalih konveyor – yang mengutamakan kecepatan dan presisi.
• Peralatan Otomasi: Lengan robotik, unit pick-and-place, sambungan aktuator linier – yang sering kali mengalami misalignment dan pembebanan siklik.

Analisis Perbandingan: Benang Tangan Kiri SIZJ12 vs SILZJ12

Dilema pemilihan yang umum melibatkan pemilihan antara SIZJ12 dan mitra berulir kirinya, SILZJ12. Meskipun kedua bantalan memiliki spesifikasi lubang, diameter luar, lebar, dan peringkat beban yang sama, orientasi ulir menentukan penerapannya dalam rakitan turnbuckle atau hubungan dorong-tarik. Tabel di bawah menyoroti perbedaan penting untuk memandu pemilihan.

Saat merancang sambungan dengan ulir yang berlawanan, kombinasi SIZJ12 dan SILZJ12 memungkinkan penyesuaian panjang yang halus hanya dengan memutar batang penghubung. Hal ini sangat berguna dalam sistem pengencangan mesin pengemasan dan hubungan kemudi peralatan pertanian. Pemilihan pada akhirnya bergantung pada tata letak mekanis dan arah torsi yang diterapkan selama penyetelan; namun, kedua bantalan menawarkan kinerja beban yang identik, memastikan bahwa fleksibilitas desain tidak mengorbankan kekuatan mekanis.

Performa dalam Kondisi Ekstrim: Suhu Tinggi dan Lingkungan Keras

Salah satu pertanyaan yang paling sering diajukan mengenai SIZJ12 adalah mengenai kesesuaiannya bantalan ujung batang untuk aplikasi suhu tinggi . Meskipun konstruksi baja-di-baja standar menawarkan keunggulan yang jelas dibandingkan bantalan berlapis polimer pada suhu tinggi (biasanya hingga 150°C terus-menerus, dengan puncak hingga 200°C untuk jangka waktu pendek), pelumasan yang tepat merupakan faktor penting. Badan baja karbon dasar dan bola baja yang diperkeras mempertahankan sifat mekaniknya dalam kisaran suhu ini, sedangkan lapisan PTFE akan mulai rusak.

Dalam praktiknya, SIZJ12 telah digunakan di oven industri, penghubung pabrik aspal, dan batang kendali dudukan mesin, di mana suhu lingkungan secara rutin melebihi 100°C. Pengguna melaporkan bahwa dengan gemuk bersuhu tinggi (seperti yang berbahan dasar perfluoropolieter atau hidrokarbon sintetik), bantalan tersebut mempertahankan karakteristik keausan dan kapasitas bebannya. Namun, pelumasan ulang secara teratur tidak dapat dinegosiasikan, karena pemuaian komponen baja pada suhu tinggi dapat mengurangi jarak bebas internal, yang berpotensi menyebabkan peningkatan gesekan jika pelumasan tidak memadai.

Praktik Terbaik Instalasi dan Pemeliharaan

Pemasangan yang tepat adalah dasar untuk mewujudkan potensi kinerja penuh dari bantalan SIZJ12. Daftar periksa berikut menguraikan langkah-langkah penting untuk menghindari kegagalan umum, khususnya di lingkungan dengan getaran tinggi bantalan ujung batang otomasi dan aplikasi peralatan konstruksi.

• Persiapan Benang: Bersihkan ulir 1/2-20 UNF secara menyeluruh dan gunakan pengunci ulir berkekuatan sedang jika sambungannya terkena getaran. Pastikan batang kawin memiliki talang untuk menghindari ulir silang.
• Pemeriksaan Keselarasan: Meskipun SIZJ12 mengakomodasi ketidaksejajaran ±8°, jangan melebihi sudut ini selama kondisi statis atau dinamis untuk mencegah pembebanan tepi dan keausan dini.
• Pelumasan: Sebelum pemasangan, suntikkan gemuk EP (tekanan ekstrim) berkualitas tinggi melalui fitting gemuk. Putar bola untuk mendistribusikan pelumas secara merata ke seluruh permukaan geser.
• Aplikasi Torsi: Saat mengencangkan mur selai, jangan melakukan torsi berlebihan. Gunakan kunci torsi untuk menerapkan nilai yang direkomendasikan pabrikan (biasanya 12–15 N·m untuk ulir 1/2-20 UNF) untuk menghindari pelepasan ulir atau distorsi pada rumah bantalan.

Interval perawatan harus disesuaikan berdasarkan siklus tugas operasional. Untuk pengoperasian terus-menerus di lingkungan berdebu atau dengan kelembapan tinggi, disarankan untuk melakukan pelumasan ulang setiap minggu. Memantau pergerakan bearing untuk mengetahui adanya kekasaran atau peningkatan permainan dapat menandakan permulaan keausan, sehingga memungkinkan dilakukannya penggantian secara proaktif sebelum terjadi kegagalan besar.

Pertanyaan yang Sering Diajukan (FAQ)

Ikhtisar Visual: Konstruksi Bantalan & Jalur Beban SIZJ12

Ilustrasi SVG berikut memberikan representasi penampang bantalan ujung batang SIZJ12, menyoroti komponen utamanya dan jalur perpindahan beban melalui antarmuka bola. Desainnya menekankan zona kontak baja-ke-baja yang kuat dan konfigurasi ulir betina yang terintegrasi dengan linkage standar.
