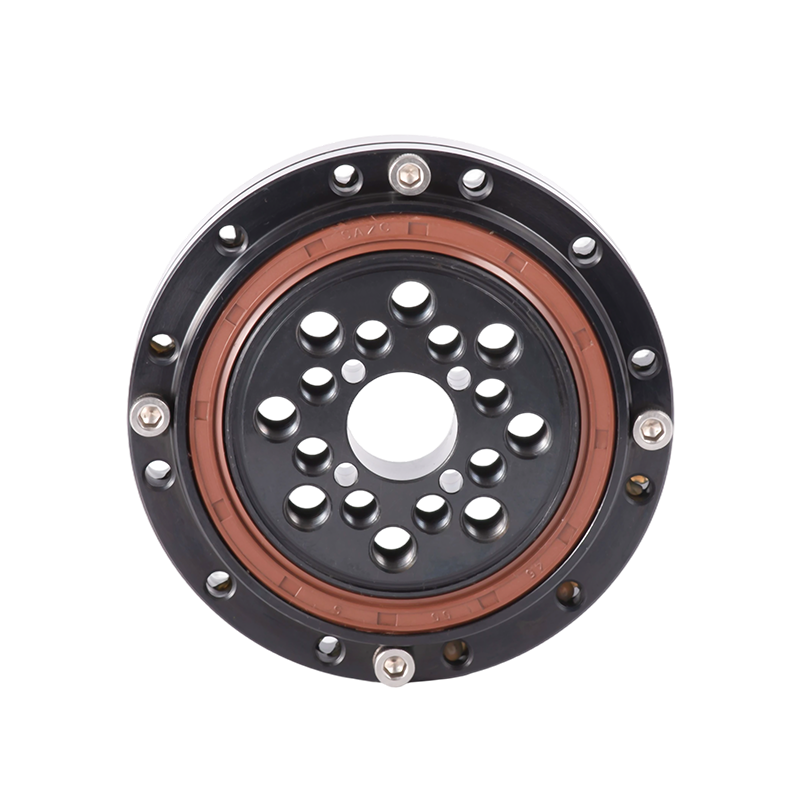

Bantalan Peredam Harmonik Presisi

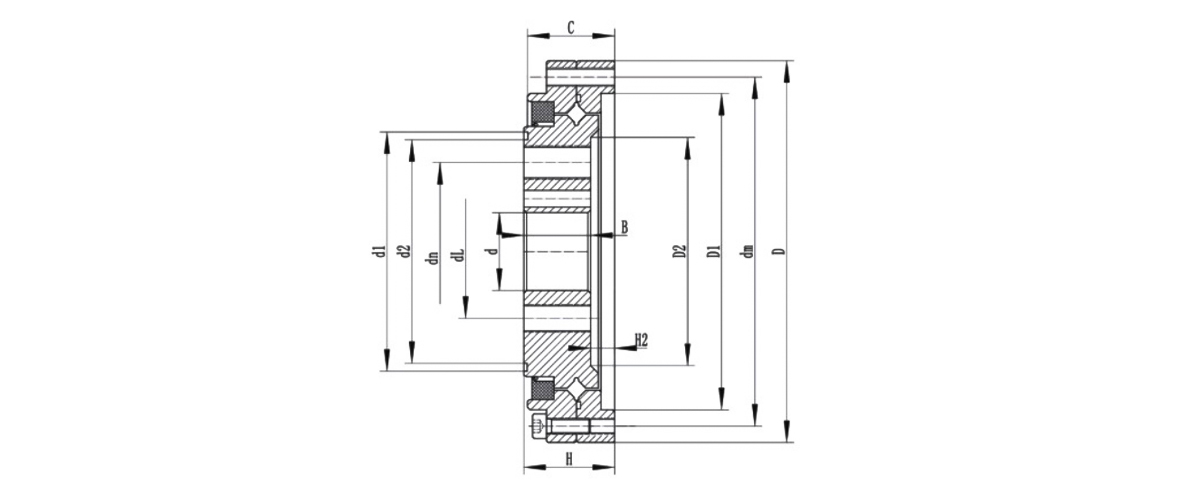

Peredam harmonik terutama terdiri dari tiga komponen dasar: generator harmonik, lentur, dan roda kaku. Ini juga mencakup bantalan kaku (biasanya bantalan rol bersilang) dan bantalan fleksibel (bantalan bola dalam alur berdinding tipis).

Lubang bagian dalam dari bantalan fleksibel dipasangkan dengan cincin luar bubungan elips. Cincin luar mengalami peningkatan elastis melalui bola-bola yang menggelinding dan berpasangan dengan diameter dalam kekuatan lentur. Lingkar luar lentur dikerjakan dengan gigi yang menyatu dengan gigi roda kaku. Karena roda kaku memiliki lebih banyak gigi daripada roda lentur, roda tersebut menyatu pada sumbu panjang dan terlepas pada sumbu pendek. Bagian bawah lentur dipasang pada ujung keluaran, sedangkan bantalan kaku dipasang pada ujung keluaran peredam untuk sambungan eksternal.

Peredam harmonik banyak digunakan dalam industri seperti robotika, peralatan mesin, dan ruang angkasa. Mereka memerlukan presisi, kekakuan, dan kapasitas menahan beban yang sangat tinggi, sehingga menerapkan standar yang ketat pada presisi pemesinan dan perakitan semua komponen, terutama kinerja bantalan.

Untuk bantalan kaku, indikator utamanya adalah spesifikasi, resolusi, dan akurasi rotasi. Preload biasanya diterapkan sebelum pengiriman untuk memastikan kekakuan. Untuk bantalan fleksibel, pendinginan radial maksimum adalah parameter kinerja inti.
