Bantalan rol silang profil tipis seri RA memiliki diameter luar dan dimensi lebar yang lebih kecil, sehingga cocok untuk aplikasi dengan ruang terbatas. Seri ini tersedia dalam tipe sangkar, pemisah, dan pelengkap lengkap untuk memenuhi berbagai kebutuhan.
Kapasitas Beban:
Peringkat Beban Dinamis Dasar (Ca): 234.000 N
Peringkat Beban Statis Aksial Dasar (C0a): 690.000 N
Peringkat Beban Dinamis Aksial Dasar (Cr): 166.000 N
Peringkat Beban Statis Radial Dasar (C0r): 340.000 N
Fitur Bantalan:
1. Akurasi Rotasi Luar Biasa: Kemampuan kecepatan tinggi, mampu menahan beban aksial dan radial yang besar.
2. Instalasi Mudah: Menghemat ruang pemasangan, mengurangi panjang poros dan biaya pemesinan.
3. Ekspansi Termal Rendah: Perubahan dimensi minimal, cocok untuk aplikasi presisi tinggi.
4. Torsi Awal Rendah: Pemisah nilon mengurangi inersia rotasi dan memfasilitasi kontrol pengindeksan sudut.
5. Kekakuan dan presisi tinggi: Pramuat yang dioptimalkan meningkatkan kekakuan dan akurasi pengoperasian roller.
6. Ketahanan aus dan korosi: Dibangun dengan baja kromium karbon tinggi (GCr15) dan plastik rekayasa TN, memberikan ketahanan benturan dan ketahanan aus permukaan yang sangat baik.
Aplikasi:
Bantalan rol silang seri RA banyak digunakan pada sambungan putar tangan robot, instrumen pengujian presisi, motor torsi penggerak langsung, meja putar presisi tinggi, dan aplikasi lain yang memerlukan presisi dan kekakuan tinggi.

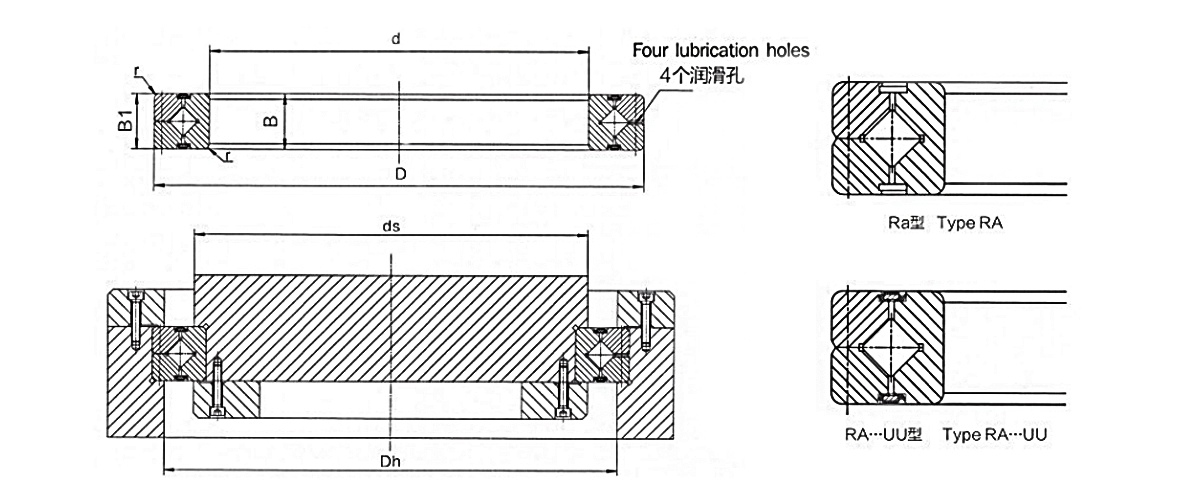

| Jenis Bantalan | Dimensi | Ukuran Bahu | Peringkat Beban Dasar (radial) | Berat | ||||||
| Diameter Dalam | Diameter Luar | Diameter Jarak Rol | Tinggi | talang | Kr | Kor | ||||
| d | D | Dpw | B B1 | sebentar | ds | Dh | buku | buku | kg | |
| RA 5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA 8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA 9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA 12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA 13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA 14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA 15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA 16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA 17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA 18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA 19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA 20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
