Panduan Pemasangan Cross Roller Bearing: Prinsip dan Praktik Terbaik
Apa saja prinsip penting dan praktik terbaik dalam memasang bantalan rol silang untuk memastikan kinerja, presisi, dan masa pakai yang optimal dalam aplikasi industri dengan permintaan tinggi?
Bantalan rol silang mewakili kelas komponen presisi berbeda yang dirancang untuk menampung gabungan beban radial, aksial, dan momen secara bersamaan. Konfigurasi uniknya—silinder rol yang disusun dengan sumbu bersilangan bergantian pada sudut 90° dalam lintasan berbentuk V—memungkinkan kekakuan dan akurasi rotasi yang luar biasa dalam tapak yang ringkas. Di antara varian yang paling banyak diadopsi dalam aplikasi ringkas dan ringan adalah bantalan RAU6008 , bantalan RAU7008, dan bantalan RAU8008, yang termasuk dalam seri RAU dengan ciri geometri penampang ultra-tipis.
Pemasangan yang tepat adalah satu-satunya faktor paling penting yang menentukan apakah bantalan rol silang memberikan potensi kinerja penuhnya atau mengalami degradasi dini.
Persiapan Pra-Instalasi
Pemasangan harus dilakukan di lingkungan yang kering dan bersih untuk mencegah kontaminasi. Semua komponen yang berpasangan—rumah bantalan, poros, dan bagian terkait—memerlukan pembersihan menyeluruh untuk menghilangkan kotoran, residu oli, dan gerinda logam. Inspeksi harus memverifikasi bahwa permukaan mesin memenuhi toleransi yang ditentukan untuk keraton, tegak lurus, kebulatan, dan silindris, karena atribut geometri ini secara langsung mempengaruhi presisi pembentukan dan mencegah konsentrasi tegangan dari pembebanan eksentrik.
Untuk bantalan rol silang tipe terpisah, sekrup penahan yang mencegah pengangkutan selama transportasi harus dilonggarkan sebelum pemasangan. Jika cincin dalam atau luar yang terbelah menunjukkan ketidaksejajaran melingkar pada sambungan, disarankan untuk melakukan koreksi menggunakan palu plastik sebelum pemasangan.
Prosedur Instalasi
Karena konstruksi bagiannya yang tipis, bantalan rol silang rentan terhadap kemiringan saat dimasukkan ke dalam rumahan atau ke poros. Untuk mencegah hal ini, bantalan harus dijaga dalam orientasi horizontal sempurna selama proses penyisipan. Dengan menggunakan palu plastik atau resin, ketuk bantalan secara merata di sekeliling lingkarnya—pukul cincin bagian dalam saat dimasukkan ke poros, dan cincin bagian luar saat dimasukkan ke dalam rumahan—sambil memajukannya secara bertahap. Lanjutkan hingga terdengar konfirmasi yang menunjukkan sempurna dengan bahu referensi.
Untuk penerapan interferensi dengan interferensi sederhana, selongsong dan palu dapat digunakan untuk memberikan tekanan seragam pada permukaan ujung cincin. Untuk interferensi yang lebih besar, metode ekspansi termal—penangas minyak atau pemanasan induksi dalam suhu 80°C hingga 100°C, tidak melebihi 120°C—lebih disukai. Pendinginan selanjutnya memerlukan pemeliharaan yang aman dengan mur atau alat serupa untuk mencegah terjadinya jarak aksial akibat kontraksi.
Pemasangan Flange dan Torsi Baut
Flensa pemasangan pertama-tama harus ditempatkan di atas bantalan dan diayun perlahan untuk menyelaraskan lubang baut. Masukkan baut secara manual untuk memastikan pengikatan ulir tidak terhalang. Pengencangan harus dilakukan dalam tiga hingga empat tahap bertahap, mengikuti urutan diagonal untuk memastikan pemerataan beban. Saat mengencangkan cincin dalam atau luar yang terpisah, putar pasangan integral kira-kira 90° di antara setiap gerakan pengencangan—empat hingga lima putaran—untuk memperbaiki ketidaksejajaran sambungan. Gunakan kunci torsi untuk mencapai nilai yang ditentukan; untuk rumah baja dan flensa, referensi tabel torsi standar berdasarkan baut.
Struktur Pendukung dan Pertimbangan Desain Flange
Bantalan rol silang adalah struktur berpenampang tipis; Akibatnya, kekakuan rumah penyangga dan flensa penjepit memerlukan pertimbangan desain yang cermat. Kekakuan yang tidak mampu mencegah penjepitan yang seragam pada cincin belah, memungkinkan terjadinya pendinginan akibat momen beban dan mengakibatkan kontak roller yang tidak rata—suatu kondisi yang secara substansial menurunkan kinerja bantalan.
Sebagai desain patokan, ketebalan dinding perumahan tidak boleh kurang dari 60% tinggi bantalan bantalan. Ketebalan flensa biasanya ditentukan dalam kisaran 0,5 hingga 1,2 kali lebar bantalan. Jarak bebas sekitar 0,5 mm antara komponen flensa adalah standar. Untuk aplikasi yang menuntut peningkatan presisi perakitan, merancang flensa dengan konfigurasi bertahap dan menyesuaikan ketinggian langkah melalui permukaan penggilingan memungkinkan kontrol gaya penjepitan yang presisi. Untuk flensa baja, umumnya direkomendasikan interferensi 0,02 hingga 0,05 mm.
Orientasi dan Pemosisian Zona Beban
Bantalan seri RAU dilengkapi lubang memuat rol pada cincin luar, disegel dengan sumbat. Selama pemasangan, pastikan posisi retensi ini tidak sesuai dengan zona beban maksimum. Demikian pula, untuk bantalan dengan cincin luar terbelah, sambungan belahan harus diorientasikan menjauhi arah beban utama. Kepatuhan terhadap prinsip-prinsip orientasi adalah meminimalkan konsentrasi tegangan dan mengoptimalkan distribusi beban di seluruh pelengkap roller.
Verifikasi Pasca Instalasi
Setelah terbentuk, putar poros atau rumahan secara manual untuk memastikan kelancaran pengoperasian. Lanjutkan pengoperasian tanpa beban dan kecepatan rendah yang digerakkan oleh daya, tingkatkan kecepatan dan beban secara bertahap sambil menampilkan gangguan, getaran, atau kenaikan suhu yang tidak normal. Setiap anomali memerlukan konfirmasi segera dan penyelidikan sebelum dioperasikan.

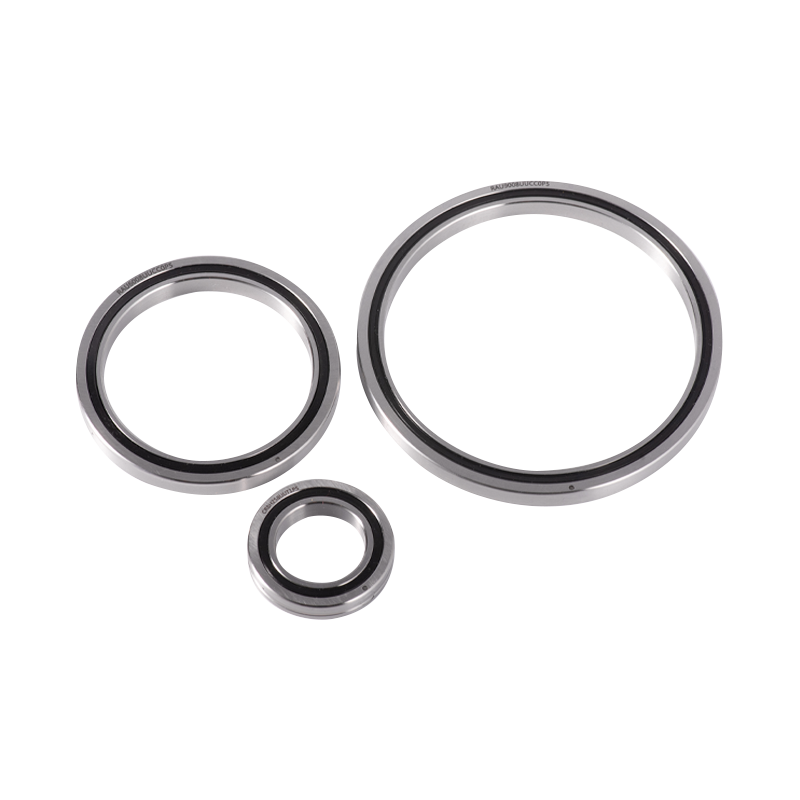

Ikhtisar Produk Seri RAU
Seri RAU mewakili varian bantalan rol silang ultra-kompak, yang dicapai dengan meminimalkan ketebalan cincin dalam dan luar hingga batas praktis. Desain ini optimal untuk aplikasi yang sensitif terhadap berat dan ruang terbatas termasuk sambungan robot industri, meja putar presisi, penggerak motor langsung, instrumentasi medis, dan pusat permesinan CNC. Bantalan seri RAU memiliki struktur cincin dalam dan luar terintegrasi yang kompatibel dengan rotasi cincin dalam dan luar.

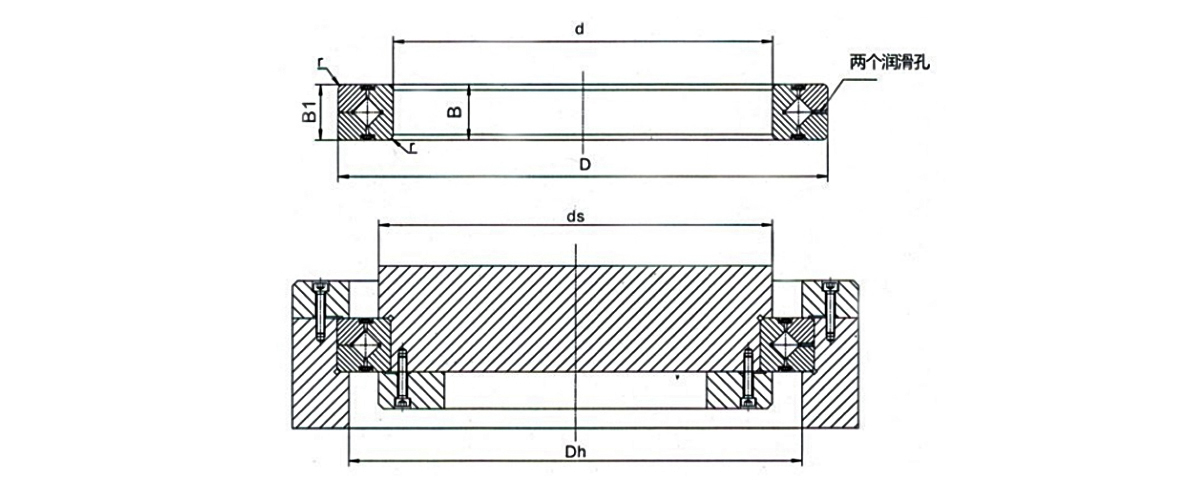

RAU6008, RAU7008, dan Bantalan RAU8008 Spesifikasi
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diameter Lubang (d) | 60mm | 70mm | 80mm |
| Diameter Luar (D) | 76mm | 86mm | 96mm |
| Diameter Lingkaran Pitch Roller (dp) | 67mm | 77mm | 87mm |
| Lebaran (B) | 8mm | 8mm | 8mm |
| Tinggi Bahu (ds/Dh) | 63,5mm / 70,5mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Peringkat Beban Dinamis (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Peringkat Beban Statis (Kor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Massa | 0,09kg | 0,10kg | 0,11kg |
| Bahan | Baja bantalan kromium karbon tinggi GCr15 (dikeraskan) | Baja bantalan kromium karbon tinggi GCr15 (dikeraskan) | Baja bantalan kromium karbon tinggi GCr15 (dikeraskan) |
| Kelas Akurasi Tersedia | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Opsi Jarak Bebas Radial | CC0 (dimuat sebelumnya), C0 (sedikit jarak bebas) | CC0 (dimuat sebelumnya), C0 (sedikit jarak bebas) | CC0 (dimuat sebelumnya), C0 (sedikit jarak bebas) |
| Opsi Segel | Tipe terbuka (standar); UU (segel bibir ganda di kedua sisi) | Tipe terbuka (standar); UU (segel bibir ganda di kedua sisi) | Tipe terbuka (standar); UU (segel bibir ganda di kedua sisi) |
Sebagai pabrik bearing profesional dan perusahaan manufaktur bearing di Tiongkok, UKL Bearing Manufacturing Co., Ltd. (Wuxi) mengeluarkan dalam solusi bearing berkinerja tinggi, memberikan dukungan teknis untuk industri global dengan tuntutan presisi dan akurasi yang sangat tinggi. Fasilitas UKL mencakup seluruh proses manufaktur—penempaan, anil, pembubutan, perlakuan panas, penggilingan, dan perakitan otomatis—didukung oleh tim yang terdiri lebih dari 200 profesional terampil. UKL memproduksi bantalan RAU6008, bantalan RAU7008 , dan RAU8008 sesuai dengan spesifikasi yang presisi, dengan kemampuan yang seimbang hingga solusi khusus untuk aplikasi khusus. UKL juga menawarkan konsultasi teknis mengenai praktik pemasangan terbaik untuk memastikan kinerja bantalan yang optimal. UKL mempertahankan manajemen kualitas yang ketat di seluruh produksi.
Pertanyaan Umum
Q1: Apa kesalahan paling umum yang dilakukan saat memasang bantalan rol silang?
Kurangnya perhatian terhadap sifat bagian tipis dari bantalan ini, menyebabkan kemiringan selama penyisipan. Selalu pertahankan orientasi horizontal yang sempurna dan gunakan ketukan yang merata dan lembut dengan palu plastik untuk memajukan bantalan secara bertahap.
Q2: Mengapa urutan torsi baut penting untuk pemasangan bantalan seri RAU?
Pengencangan multi-tahap diagonal memastikan distribusi gaya penjepitan yang seragam di seluruh cincin terpisah, mencegah pendinginan lokal yang akan mengganggu akurasi rotasi dan masa pakai bantalan.
Q3: Dapatkah bantalan RAU6008, bantalan RAU7008, dan bantalan RAU8008 digunakan secara bergantian?
Tidak. Bantalan ini memiliki diameter lubang yang berbeda (masing-masing 60 mm, 70 mm, dan 80 mm) dan diameter luar yang sesuai. Pemilihan harus sesuai dengan dimensi poros dan housing spesifik aplikasi.
Q4: Pelumasan apa yang direkomendasikan untuk bantalan rol silang seri RAU?
Pelumasan gemuk merupakan standar untuk sebagian besar aplikasi, meskipun pelumasan oli juga dapat diterima. Pilihannya tergantung pada kecepatan pengoperasian, suhu, dan kondisi lingkungan. Varian bersegel (UU) mempertahankan pelumas lebih efektif di lingkungan yang terkontaminasi.
Q5: Bagaimana saya dapat memverifikasi bahwa bantalan rol silang telah dipasang dengan benar?
Lakukan pengamatan rotasi manual diikuti dengan pengoperasian daya kecepatan rendah tanpa beban. Tingkatkan kecepatan dan beban secara bertahap sambil menampilkan gangguan, getaran, atau kenaikan suhu yang tidak normal. Setiap penyimpangan menunjukkan potensi masalah instalasi yang memerlukan pencarian.
