Bantalan Blok Bantal

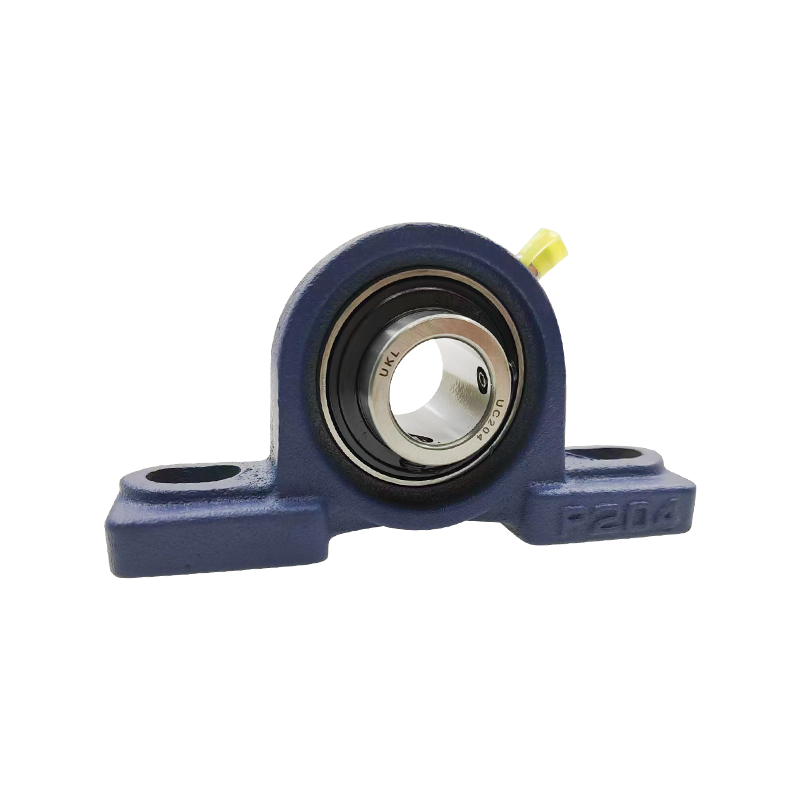

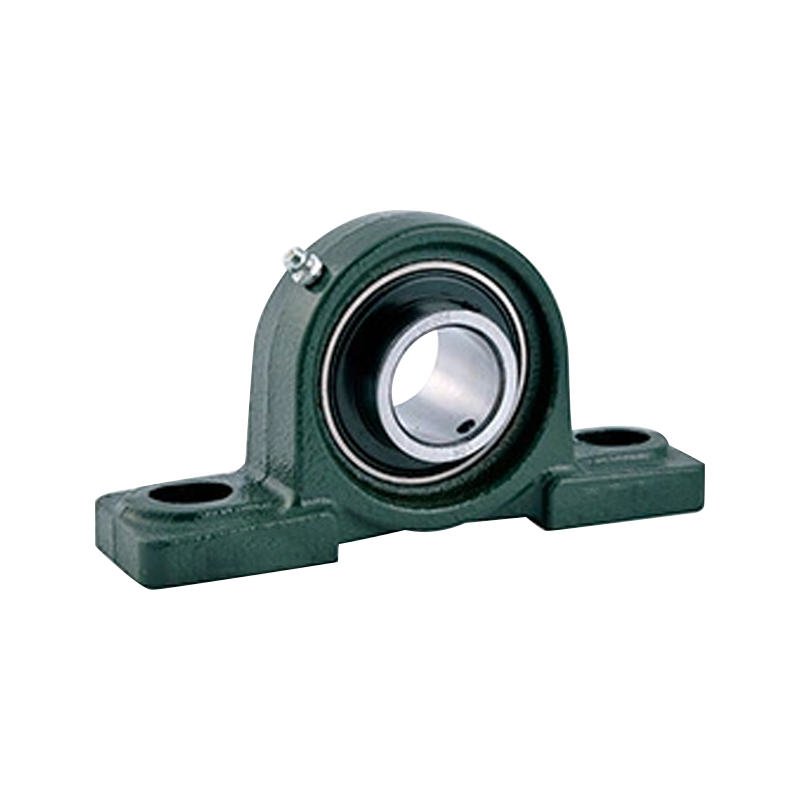

Bantalan blok bantal, juga dikenal sebagai blok plummer, adalah struktur pendukung yang dirancang untuk membantu menstabilkan poros yang berputar dengan menggunakan bantalan yang kompatibel dan berbagai komponen terkait.

Bantalan jenis ini berisi blok pemasangan (pillow block). Bantalan dipasang di dalam blok pemasangan.

Bantalan blok bantal paling sering digunakan pada aplikasi torsi rendah. Slot atau lubang pada dasar bantalan atau kaki bantalan memudahkan perakitan dan penyesuaian.

Contact Us Hubungi Kami
SEBELUMNYA：Tidak ada produk sebelumnya BERIKUTNYA：Bantalan Blok Bantal Dasar yang Disadap
  • Spesifikasi
  • Hubungi Kami

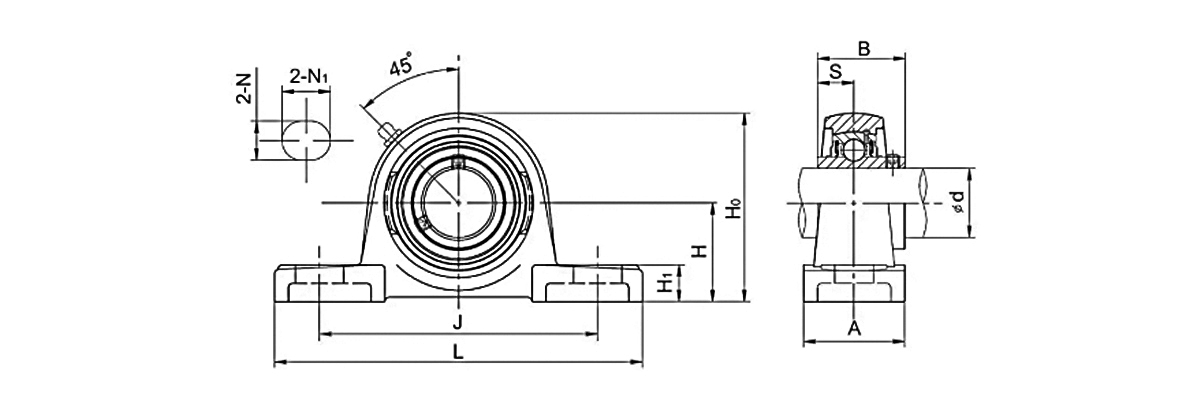

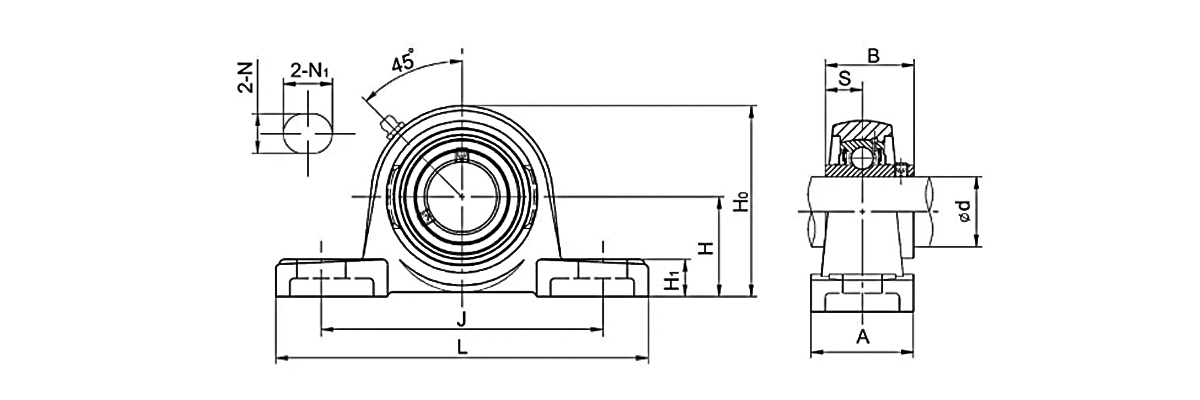

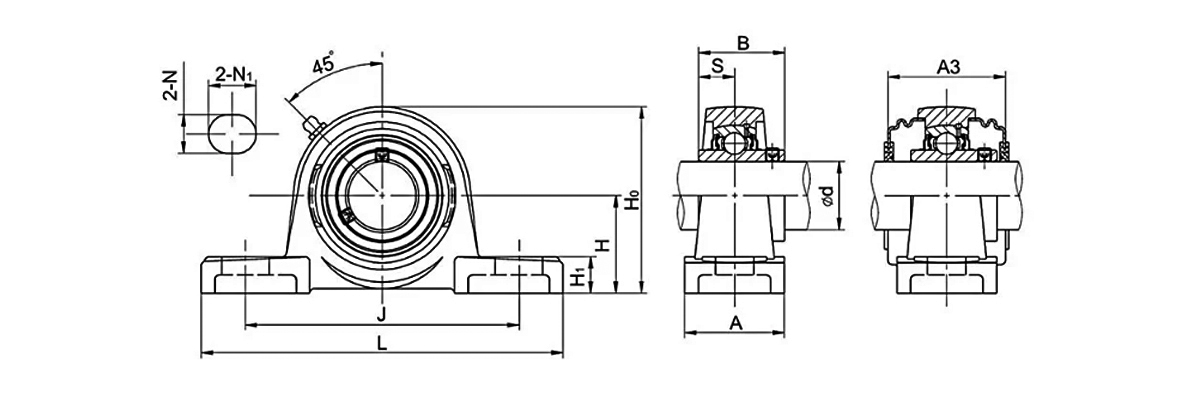

Nomor Satuan. Diameter Poros Dimensi (mm) Ukuran Baut
(mm) 		Berat
(kg)

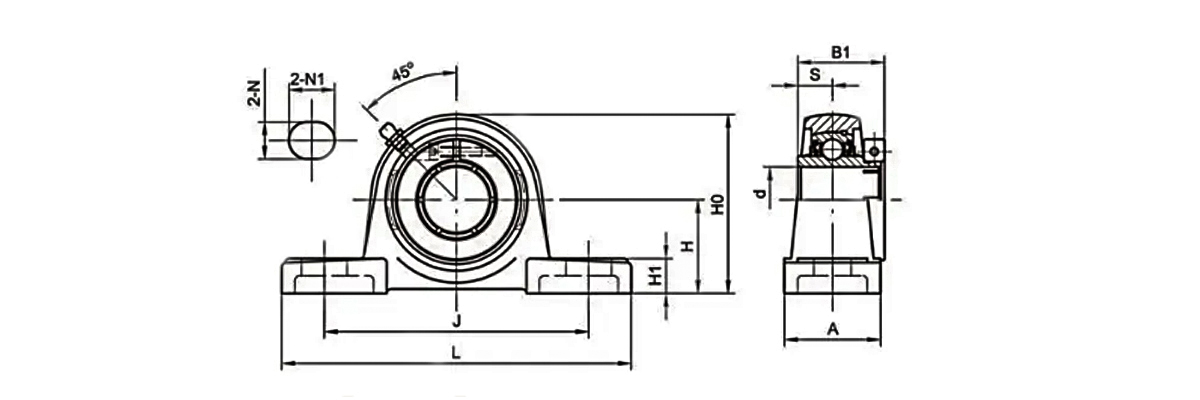

d H L J A N N1 H1 Ho B S A3
(dalam) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16/11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16/11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

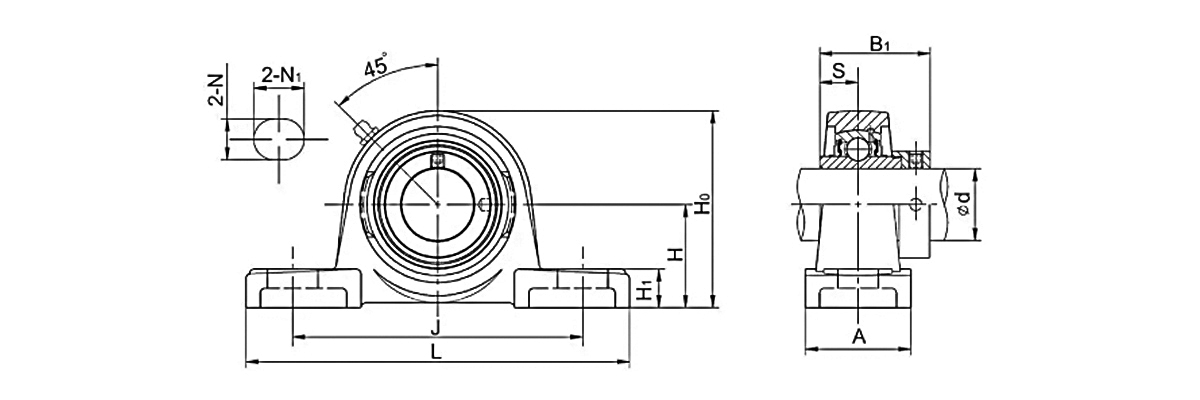

Nomor Satuan. Diameter Poros Dimensi (mm) Ukuran Baute
(mm) 		Berat
(kg)
d H L J A N N1 H1 Ho B1 S
(dalam) (mm)
RAN201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN203-11 16/11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
RAN204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
RAN204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
RAN205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
RAN205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
RAN205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
RAN205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
RAN206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
RAN206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
RAN206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
RAN206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
RAN207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
RAN207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
RAN207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
RAN207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
RAN207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
RAN208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
RAN208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
RAN208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
RAN209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
RAN209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
RAN209-27 1-16/11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
RAN209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
RAN210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
RAN210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
RAN210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
RAN211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
RAN211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
RAN211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
RAN212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
RAN212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
RAN212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
RAN212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
RAN213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
RAN214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
RAN214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
RAN215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
RAN215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
RAN215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

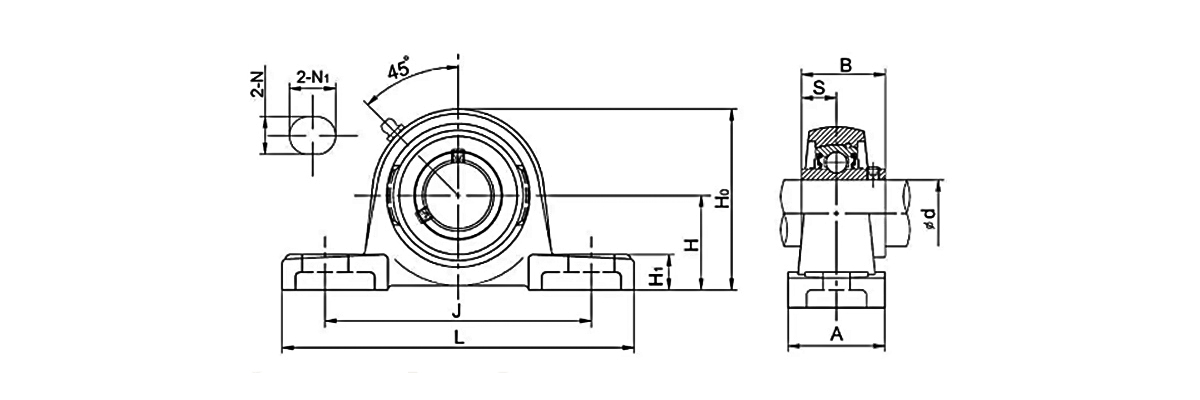

Nomor Satuan. Diameter Poros Dimensi (mm) Ukuran Baute
(mm) 		Berat
(kg)
d H L J A N N1 H1 Ho B1 S
(dalam) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16/11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

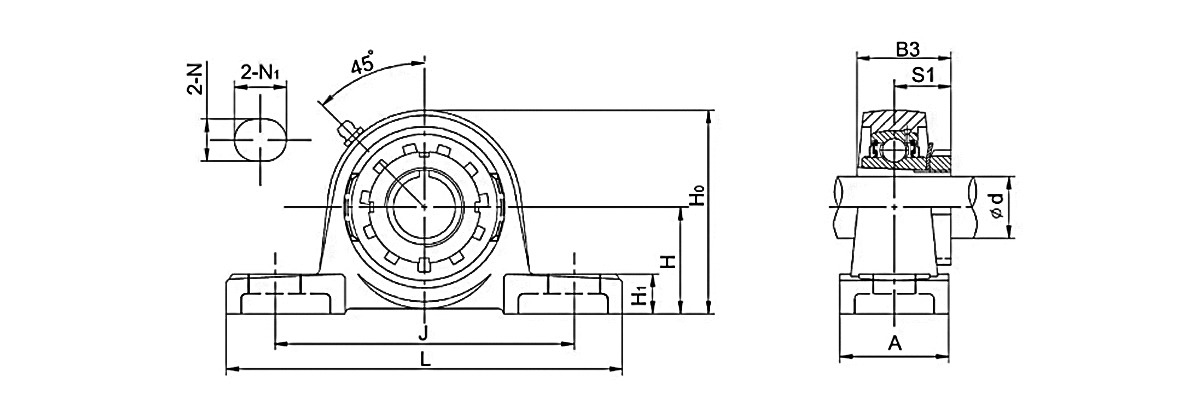

Nomor Satuan. Diameter Poros Dimensi (mm) Ukuran Baute
(mm) 		Berat
(kg)
d H L J A N N1 H1 Ho B3 S1
(dalam) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16/11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Nomor Satuan. Diameter Poros Dimensi (mm) Ukuran Baute Berat
d H L J A N N1 H1 Ho B S (mm) (kg)
(dalam) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16/11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Nomor Satuan Poros d Dimensi (mm) Ukuran baut (mm) Berat (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#masukan#]

Produk Rekomendasi

Merekayasa Masa Depan Gerakan
Tentang UKL
Didirikan pada tahun 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) adalah China Bantalan Blok Bantal pemasok dan OEM/ODM Bantalan Blok Bantal perusahaan, sebuah perusahaan industri dan perdagangan terintegrasi yang berfokus pada manufaktur presisi, menggabungkan R&D, produksi, dan penjualan.
Perusahaan ini mengkhususkan diri dalam solusi bantalan berkinerja tinggi, memberikan dukungan teknis untuk industri global dengan permintaan yang sangat tinggi akan presisi dan keandalan.

Dengan lebih dari 200 tenaga profesional terampil dan basis produksi yang sepenuhnya modern, fasilitas UKL mencakup seluruh proses manufaktur — penempaan, anil, pembubutan, perlakuan panas, penggilingan, dan perakitan otomatis.
Memanfaatkan pengalaman ekspor OEM/ODM selama lebih dari 15 tahun, UKL merespons dengan cepat kebutuhan pelanggan, menawarkan layanan yang fleksibel dan disesuaikan untuk klien di seluruh Eropa, Asia, Afrika, dan Timur Tengah.

Ukl Bearing Manufacturing Co.,Ltd Lebih Lanjut Tentang Kami Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    tahun

    Pengalaman Industri

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Keragaman Model

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Jumlah Karyawan

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Nilai Ekspor Tahunan

Ukl Bearing Manufacturing Co.,Ltd
Sertifikat Kehormatan
Berita
Bantalan Terpasang Pengetahuan Industri

Bantalan Blok Bantal UCP214: Panduan Utama untuk Spesifikasi, Pemasangan, dan Referensi Silang

Itu Bantalan UCP214 mewakili unit bantalan terpasang standar yang menggabungkan rumah besi cor yang kokoh dengan bantalan bola sisipan radial yang dirancang secara presisi. Unit ini dirancang untuk memberikan dukungan yang andal untuk poros berputar di berbagai macam mesin industri, mulai dari peralatan pertanian hingga sistem penanganan material dan aplikasi konveyor. Memahami spesifikasi teknis, komposisi material, dan kriteria pemilihan yang tepat sangat penting bagi para profesional teknik dan spesialis pengadaan yang mencari kinerja optimal dan umur panjang.

Arsitektur Teknis dan Fitur Desain

Itu UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

Itu self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

Spesifikasi Material dan Parameter Kinerja

Fitur Spesifikasi Signifikansi Fungsional
Bahan Perumahan Besi Cor Abu-abu (GG) Memberikan kekakuan, peredam getaran, dan ketahanan korosi yang cocok untuk lingkungan industri
Bahan Sisipan Bantalan Baja Krom (Kelas 52100) Menawarkan kekerasan tinggi, ketahanan aus, dan kekuatan lelah untuk masa pakai yang lebih lama
Mekanisme Penguncian Setel Sekrup (2) Memastikan fiksasi poros positif; mengakomodasi dimensi poros metrik dan inci
Sistem Penyegelan Segel Kontak Ganda dengan Slinger Melindungi dari masuknya kontaminan sambil mempertahankan pelumas; cocok untuk lingkungan basah atau berdebu
Pelumasan Gemuk (setara Nlgi #2) dengan fitting Memberikan kemampuan awal dan pelumasan ulang; memperpanjang interval perawatan
Kisaran Suhu -20°C hingga 120°C Memungkinkan pengoperasian di berbagai kondisi lingkungan
Selesai Dicat Memberikan perlindungan korosi tambahan pada housing

Itu Two Variants: UCP214 and UCP214-44

Ada dua varian utama bantalan blok bantal ini, yang dibedakan berdasarkan spesifikasi diameter poros:

Bantalan UCP214 : Memiliki diameter lubang 70mm, dirancang untuk aplikasi poros metrik. Versi ini sesuai dengan standar internasional dan digunakan secara luas di pasar Eropa, Asia, dan global yang menggunakan dimensi metrik sebagai standarnya.

Bantalan UCP214-44 : Memiliki diameter lubang 69,85 mm, setara dengan 2-3/4 inci. Varian ini melayani sistem berbasis inci, terutama yang lazim di pasar Amerika Utara dan peralatan yang diproduksi sesuai standar kekaisaran.

Kedua varian memiliki dimensi rumah, jarak lubang baut, tinggi tengah, dan peringkat beban yang identik. Pertukaran housing antar varian menyederhanakan manajemen inventaris untuk departemen pemeliharaan dan distributor. Bagi profesional pengadaan yang mencari pemasok bantalan UCP214 atau pemasok bantalan UCP214-44, memahami kompatibilitas ini dapat mengurangi biaya inventaris sekaligus menjaga fleksibilitas.

Aplikasi dan Kasus Penggunaan Industri

Itu UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

Sistem Konveyor : Fitur penyelarasan otomatis mengakomodasi defleksi poros yang biasa terjadi pada konveyor yang panjang, sedangkan rumah besi cor tahan terhadap beban dan getaran terus-menerus yang merupakan karakteristik penanganan material curah.

Mesin Pertanian : Debu, serpihan, dan berbagai kondisi pengoperasian memerlukan bantalan dengan penyegelan dan daya tahan yang efektif. Desain UCP214 memenuhi tantangan ini pada peralatan seperti pemanen, baler, dan peralatan penanganan material.

Kipas dan Blower Industri : Kemampuan unit untuk mengakomodasi ketidaksejajaran dan penyegelannya yang andal membuatnya cocok untuk aplikasi penanganan udara di mana akses pemeliharaan mungkin terbatas.

Peralatan Pengemasan : Bantalan blok bantal memberikan kinerja yang konsisten dalam aplikasi tugas intermiten berkecepatan tinggi yang umum terjadi pada lini pengemasan.

Mesin Tekstil : Pengoperasian bantalan UCP214 yang mulus dan senyap berkontribusi pada peralatan pemrosesan tekstil yang memerlukan kontrol getaran.

Itu related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

Kriteria Seleksi Tenaga Profesional Pengadaan

Saat mengevaluasi pemasok bantalan UCP214, spesialis pengadaan harus mempertimbangkan beberapa faktor penting:

Persyaratan Beban : Bantalan UCP214 menghasilkan peringkat beban dinamis sekitar 62.000 N dan peringkat beban statis 44.000 N, sehingga cocok untuk aplikasi tugas sedang hingga berat.

Kompatibilitas Diameter Poros : Mengonfirmasi apakah aplikasi memerlukan varian metrik 70mm (UCP214) atau inci 2-3/4" (UCP214-44) sangat penting untuk kesesuaian dan kinerja yang tepat.

Kondisi Lingkungan : Suhu ekstrem, paparan kelembapan, dan tingkat kontaminan memengaruhi pemilihan seal dan persyaratan pelumasan. Konfigurasi standar mengakomodasi sebagian besar lingkungan industri, namun opsi khusus mungkin tersedia.

Konfigurasi Perumahan : Desain dasar dua baut pada bantalan blok bantal memudahkan pemasangan, namun memverifikasi jarak lubang pemasangan dan dimensi tinggi tengah memastikan kompatibilitas dengan peralatan yang ada.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) adalah perusahaan industri dan perdagangan terintegrasi yang berfokus pada manufaktur presisi, menggabungkan R&D, produksi, dan penjualan. Sebagai pabrik bearing profesional dan perusahaan manufaktur bearing di Tiongkok, perusahaan ini berspesialisasi dalam solusi bearing berkinerja tinggi, memberikan dukungan teknis untuk industri global dengan tuntutan presisi dan keandalan yang sangat tinggi.

Dengan lebih dari 200 profesional terampil dan basis produksi yang sepenuhnya dimodernisasi, fasilitas UKL mencakup seluruh proses manufaktur — penempaan, anil, pembubutan, perlakuan panas, penggilingan, dan perakitan otomatis. Pendekatan yang terintegrasi secara vertikal ini memastikan pengendalian kualitas di setiap tahap dan memungkinkan layanan responsif kepada pelanggan di seluruh dunia.

Teknologi & Inovasi pada Inti: Tim R&D yang berdedikasi terus mengembangkan bantalan rol silang presisi tinggi, bantalan bola kontak sudut dorong dua arah, dan produk lain yang digunakan dalam mesin CNC, robotika, dan sistem otomasi cerdas. Melalui desain presisi dan kontrol produksi digital, UKL memastikan bahwa setiap produk memenuhi standar internasional dalam hal akurasi dan kinerja.

Keberlanjutan & Tanggung Jawab: Proses yang bertanggung jawab terhadap lingkungan, inisiatif daur ulang material, dan penggunaan energi yang optimal mengurangi jejak lingkungan. Selain produksi, UKL juga mendukung inisiatif pendidikan dan pelatihan teknis untuk membina bakat teknik masa depan.

Pertanyaan Umum

Apa perbedaan antara bantalan UCP214 dan UCP214-44?

Itu primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

Bagaimana cara kerja fitur penyelarasan otomatis pada bantalan blok bantal UCP214?

Itu bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

Mekanisme penguncian apa yang digunakan bantalan UCP214?

Itu UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

Industri apa yang biasa menggunakan bantalan UCP214?

Bantalan UCP214 banyak digunakan dalam sistem konveyor, mesin pertanian, kipas dan blower industri, peralatan pengemasan, dan mesin tekstil, di antara aplikasi industri lainnya yang memerlukan dukungan poros yang andal.

Berapa kisaran suhu yang disarankan untuk bantalan UCP214?

Itu UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
