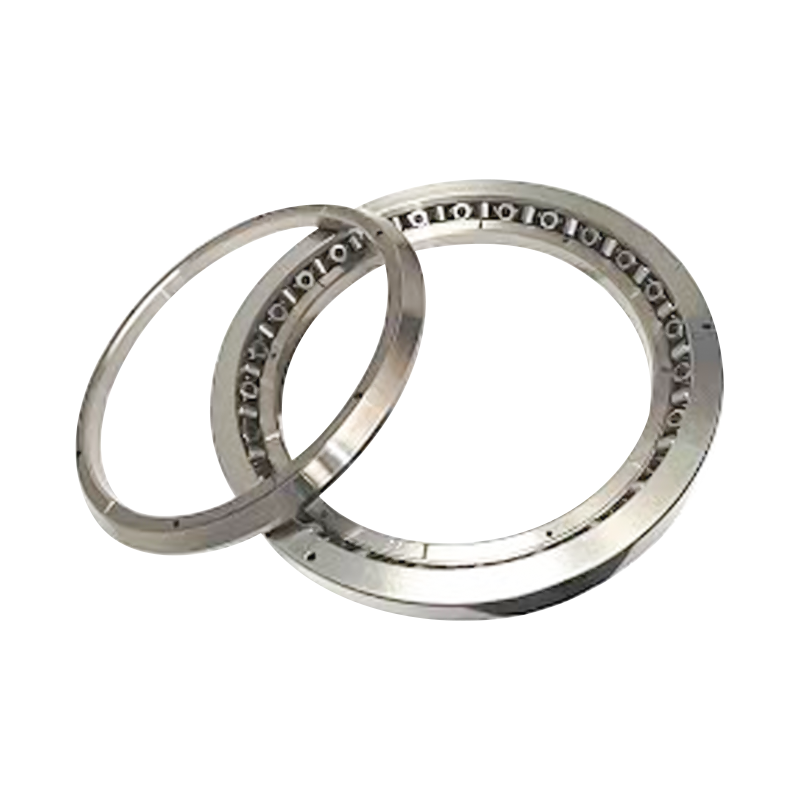

Bantalan ini memiliki dua set jalur balap dan roller yang digabungkan pada sudut kanan, dengan roller disusun dalam pola saling silang bergantian. Ketinggian penampang bantalan serupa dengan struktur bantalan satu baris, sehingga menghemat ruang pemasangan dan material rumah. Sudut lancip yang besar dan desain geometris yang meruncing memungkinkan sistem bantalan secara keseluruhan mengatur rentang beberapa kali lebar bantalan itu sendiri secara efektif. Roller tirus bersilang mampu mengakomodasi momen guling (torsi miring) yang tinggi.
Fitur Struktural
Tipe JXR menawarkan struktur kompak, kekakuan tinggi, dan presisi tinggi. Ia mampu memikul beban radial, beban aksial, dan momen guling (momen miring) secara bersamaan. Selain itu, ia menawarkan keunggulan kemampuan kecepatan putaran tinggi serta menghemat ruang dan material. Karakteristik ini menjadikannya pilihan ideal untuk aplikasi presisi seperti mesin gerinda vertikal berkecepatan tinggi, meja putar peralatan mesin, dan robot industri.
Ruang Lingkup Aplikasi
Cocok untuk digunakan pada peralatan mesin, antara lain mesin bor vertikal dan meja mesin gerinda, meja pengindeksan melingkar presisi, sistem roller besar, meja putar (platform putar), dan robot industri.

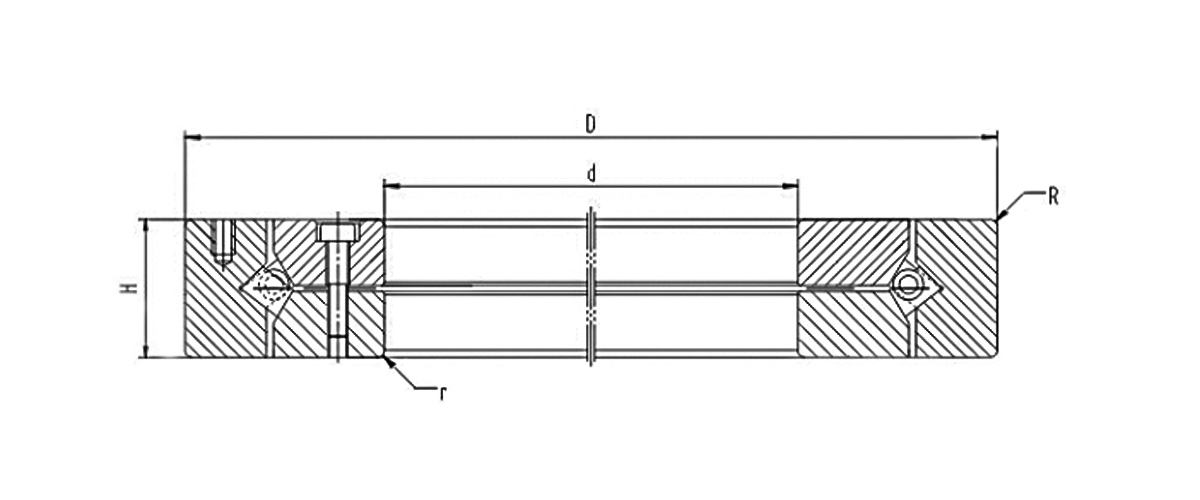

| Jenis Bantalan | Diameter Dalam | Diameter Luar | Lebar | talang | Peringkat beban dasar (radial) | Peringkat beban dasar (Axial) | Kecepatan Terbatas | Berat |
| d | D | H | R | buku | buku | putaran/menit | kg | |
| JXR637050 | 300 | 400 | 37 | 1.5 | 63 | 80.1 | 720 | 13 |
| JXR652050 | 310 | 425 | 45 | 2.5 | 82.2 | 102 | 640 | 20 |
| JXR699050 | 370 | 495 | 50 | 3.0 | 93.6 | 119 | 600 | 30 |
| XR496051 | 203.2 | 279.4 | 31.75 | 1.5 | 51.3 | 61.6 | 800 | 6.5 |
| XR678052 | 330.2 | 457.2 | 63.5 | 3.3 | 100 | 123 | 620 | 35 |
| XR766051 | 457.2 | 609.6 | 63.5 | 3.3 | 141 | 178 | 520 | 51 |
| XR820060 | 580 | 760 | 80 | 6.4 | 215 | 234 | 300 | 100 |
| XR855053 | 685.8 | 914.4 | 79.375 | 3.3 | 270 | 344 | 260 | 150 |
| XR882055 | 901.7 | 1117.6 | 82.55 | 3.3 | 300 | 396 | 200 | 185 |
| XR889058 | 1028.7 | 1327.15 | 109.22 | 3.3 | 405 | 534 | 160 | 400 |
| XR897051 | 1549.4 | 1828.8 | 101.6 | 3.3 | 518 | 699 | 80 | 500 |
