Memahami Keunggulan Kekakuan dan Kapasitas Beban Bantalan Rol Silang RB2508
Tantangan Teknik: Presisi di Bawah Kendala
Sistem robot modern menghadapi paradoks teknik: perancang harus mencapai presisi yang belum pernah terjadi sebelumnya dalam ruang yang semakin padat sekaligus mengelola beban multi-arah yang kompleks. Robot industri yang beroperasi di bidang manufaktur, perakitan, dan tugas presisi memerlukan sambungan yang mempertahankan kemampuan pengulangan tingkat mikron bahkan dalam kondisi pemuatan yang bervariasi. Tantangan ini telah mendorong inovasi dalam teknologi bantalan, khususnya menuju solusi yang menggabungkan berbagai fungsi penahan beban menjadi satu komponen yang hemat ruang.
Itu Bantalan RB2508 merupakan terobosan dalam desain bantalan rol bersilang. Dengan dimensi lubang 25 milimeter, diameter luar 41 milimeter, dan lebar 8 milimeter, komponen kompak ini memberikan karakteristik kekakuan dan kapasitas beban yang melebihi solusi bantalan konvensional yang jauh lebih besar. Memahami dasar teknis dari keunggulan kinerja ini sangat penting bagi para insinyur yang merancang sistem robotik generasi berikutnya.
Pemeriksaan komprehensif ini mengeksplorasi prinsip-prinsip teknik di balik kinerja superior RB2508, kemampuan penanganan beban di berbagai sumbu, dan integrasi praktisnya ke dalam aplikasi robot tingkat lanjut. Dengan menganalisis geometri roller bersilang dan mekanisme pramuat, kami mengungkap mengapa bantalan ini menjadi solusi pilihan untuk lingkungan industri yang menuntut.
Geometri Bantalan Rol Silang: Landasan Kekakuan Unggul
Memahami Konfigurasi Roller Bersilang
Bantalan bola tradisional menggunakan elemen penggulung berbentuk bola yang disusun dalam lintasan melingkar, menciptakan titik kontak antara setiap bola dan permukaan lintasannya. Geometri ini, meskipun memadai untuk aplikasi dengan pembebanan satu arah yang dominan, menunjukkan keterbatasan yang melekat ketika dikenai gabungan beban radial, aksial, dan momen secara bersamaan. Kontak titik memusatkan tegangan pada area kecil, membatasi kapasitas beban dan berkontribusi terhadap kepatuhan bantalan di bawah beban.
Bantalan rol bersilang secara mendasar menata ulang arsitektur ini. Daripada elemen berbentuk bola pada balapan melingkar, bantalan rol bersilang menggunakan elemen penggulung silinder yang diposisikan pada sudut 90 derajat terhadap roller yang berdekatan dalam cincin bantalan yang sama. Susunan tegak lurus ini menciptakan beberapa antarmuka kontak garis, di mana setiap roller bersentuhan dengan jalur balapnya di sepanjang permukaan yang diperluas, bukan di satu titik.
Keuntungan Kontak Jalur: Distribusi Stres dan Kapasitas Beban
Itu line contact geometry delivers several critical performance advantages:
- Distribusi beban di seluruh area kontak yang diperluas mengurangi konsentrasi tegangan puncak, sehingga memungkinkan kapasitas beban yang lebih tinggi dalam selubung kompak
- Penerimaan beban multi arah memungkinkan bantalan tunggal menangani beban radial pada dua sumbu tegak lurus, beban aksial, dan beban momen secara bersamaan
- Mengurangi tegangan kontak memperpanjang umur kelelahan bantalan, khususnya penting untuk aplikasi robotik siklus tinggi
- Respons kekakuan yang ditingkatkan meminimalkan defleksi di bawah beban, yang penting untuk akurasi posisi yang presisi
Khusus untuk RB2508, konfigurasi kontak garis ini berarti bahwa bantalan rol bersilang dengan lubang 25 milimeter dapat dengan andal mengelola besaran beban yang memerlukan pengaturan bantalan konvensional yang jauh lebih besar. Rakitan pergelangan tangan robot industri tipikal yang mungkin memerlukan tiga jenis bantalan terpisah (bantalan bola radial, bantalan bola dorong, dan bantalan pendukung beban momen) dapat digabungkan menjadi satu unit RB2508.
Itu Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Fitur yang membedakan bantalan rol silang tingkat presisi adalah sistem pramuat terintegrasi. Bantalan standar beroperasi dengan jarak bebas yang dapat diukur—celah kecil antara elemen gelinding dan jalur balap yang memungkinkan bantalan berfungsi tanpa ikatan. Jarak bebas ini, biasanya diukur dalam puluhan mikrometer, menciptakan kepatuhan yang melekat. Saat sambungan robot mengalami beban, bantalan akan sedikit menyimpang saat elemen penggulung dan jalur balapan terpisah sebelum dipasang kembali sesuai arah beban.
Itu RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Itu preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Analisis Kapasitas Beban: Memahami Kinerja RB2508 di Berbagai Sumbu
Peringkat Beban Dinamis dan Konteks Aplikasi
Kapasitas beban bantalan ditentukan melalui peringkat beban dinamis—besarnya beban di mana bantalan akan menyelesaikan satu juta putaran sebelum pengelupasan kelelahan dimulai. Spesifikasi RB2508 mencakup beberapa peringkat beban dinamis yang mencerminkan kemampuan multiarahnya:
| Arah Beban | Peringkat Dinamis (Newton) | Konteks Aplikasi yang Khas |
|---|---|---|
| Beban Radial | 3.500 | Tegak lurus terhadap sumbu bantalan |
| Beban Aksial | 1.980 | Sepanjang sumbu bantalan |
| Beban Momen | 180 Nm | Momen miring atau lentur |
Konteks Besaran Beban Praktis
Untuk mengkontekstualisasikan penilaian ini: lengan robot kolaboratif seberat 5 kilogram yang memanjang 500 milimeter dari sendi pergelangan tangannya menciptakan beban momen sekitar 25 Newton-meter pada bantalan sendi ketika lengan direntangkan secara horizontal. Kapasitas momen 180 Newton-meter RB2508 memberikan faktor keamanan 7 kali lipat dari beban ini—margin besar untuk gaya akselerasi dinamis, pembebanan tumbukan, dan penggantian pahat. Kapasitas momen yang luar biasa ini membedakan bantalan rol silang dari semua jenis bantalan konvensional dengan ukuran setara.
Itu dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Skenario Beban Gabungan: Keunggulan RB2508
Pembebanan pada sambungan robot jarang terdiri dari gaya radial murni, gaya aksial murni, atau momen murni. Sebaliknya, sambungan mengalami pembebanan secara simultan pada beberapa sumbu. Pertimbangkan sendi bahu robot yang menopang lengan horizontal dengan benda yang digenggam diimbangi dari garis tengah sendi:
- Beban radial dari berat lengan dan muatan menciptakan gaya ke bawah tegak lurus terhadap sumbu lengan
- Beban aksial dari perubahan pahat dan variasi posisi muatan vertikal
- Beban momen dari jarak offset antara sumbu sambungan dan pusat gravitasi muatan
Bantalan tunggal RB2508 mengakomodasi ketiga komponen beban dalam lingkup desainnya. Solusi konvensional biasanya memerlukan beberapa set bantalan yang disusun dalam konfigurasi housing yang kompleks. Arsitektur roller silang RB2508 menerima beban gabungan melalui pengaturan elemen silang integral, sehingga menghilangkan kebutuhan akan mekanisme distribusi beban eksternal.
Kekakuan: Mengukur dan Memahami Kinerja RB2508
Kekakuan Bantalan: Parameter Rekayasa Presisi
Kekakuan dalam aplikasi bantalan diukur sebagai kekakuan—ketahanan terhadap defleksi di bawah beban yang diberikan. Kekakuan secara matematis dinyatakan sebagai beban dibagi defleksi, diukur dalam satuan Newton per mikrometer. Bantalan dengan kekakuan yang lebih tinggi menahan defleksi, mempertahankan posisi lebih tepat di bawah beban.
Itu RB2508's stiffness characteristics vary by load direction. Typical values include:
- Kekakuan radial: sekitar 50-70 N/mikrometer (tergantung pengaturan preload)
- Kekakuan aksial: sekitar 30-50 N/mikrometer
- Kekakuan momen: kurang lebih 15-20 Nm/milliradian
Ituse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Stabilitas Suhu dan Konsistensi Preload
Kekakuan bantalan bergantung pada suhu. Ketika suhu bantalan meningkat, viskositas pelumas menurun dan gaya preload pegas berkurang, sehingga mengurangi kekakuan secara keseluruhan. Mekanisme pramuat berbasis pegas RB2508 dirancang untuk meminimalkan degradasi ini. Pegas gelombang pada cincin luar bantalan dipilih untuk material dengan koefisien muai panas yang sangat rendah, mempertahankan gaya prabeban dalam plus atau minus 5 persen pada rentang pengoperasian bantalan dari minus 10 hingga plus 80 derajat Celcius.
Stabilitas termal ini memastikan bahwa sambungan robot mempertahankan presisi yang konsisten baik saat beroperasi selama kondisi pengaktifan di pagi hari yang sejuk atau setelah pengoperasian siklus tugas tinggi yang berkepanjangan yang menghasilkan suhu bantalan yang tinggi. Bantalan konvensional mengalami variasi kekakuan yang lebih besar di seluruh rentang suhu, sehingga mengakibatkan penyimpangan posisi selama sesi pengoperasian yang diperpanjang—sebuah batasan penting yang dihilangkan dengan desain pramuat RB2508.
Keunggulan Manufaktur: Bagaimana RB2508 Mencapai Kinerja Unggul
Manufaktur Presisi: Dari Bahan Baku hingga Bantalan Jadi
UKL Bearing Manufacturing Co., Ltd. (Wuxi), sebuah perusahaan industri dan perdagangan terintegrasi yang berspesialisasi dalam solusi bantalan presisi, mendemonstrasikan proses manufaktur komprehensif yang diperlukan untuk menghasilkan bantalan yang memenuhi spesifikasi RB2508. Sebagai pabrik bantalan profesional yang menggabungkan penelitian, pengembangan, produksi, dan penjualan, pendekatan UKL menunjukkan ketelitian manufaktur yang dituntut oleh produksi bantalan rol silang modern.
Itu RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Proses manufaktur untuk bantalan rol bersilang menuntut ketelitian yang luar biasa. Urutan pembuatan bantalan lengkap meliputi:
- Penempaan dan anil bahan mentah untuk membentuk struktur material dan menghilangkan tekanan internal
- Operasi pembubutan menetapkan diameter luar dan diameter lubang awal dalam toleransi plus atau minus 0,5 milimeter
- Siklus perlakuan panas membawa material ke kekerasan yang ditentukan (biasanya 60-65 HRC untuk komponen RB2508)
- Operasi penggilingan presisi mencapai dimensi akhir dalam toleransi plus atau minus 0,01 milimeter dan penyelesaian permukaan di bawah 0,15 mikrometer
- Penempatan roller bersilang dan integrasi pegas pramuat memerlukan pemasangan khusus dan verifikasi kualitas
- Perakitan komponen bantalan secara otomatis dengan pengukuran presisi di setiap tahap
Jaminan Kualitas: Verifikasi Spesifikasi Kinerja
Fasilitas manufaktur bearing yang menggunakan sistem kualitas modern memverifikasi kinerja RB2508 melalui berbagai protokol inspeksi dan pengujian. Setiap bantalan mengalami:
- Inspeksi dimensi menggunakan peralatan pengukuran presisi untuk memverifikasi lubang, diameter luar, dan lebar dalam toleransi yang ditentukan
- Pengukuran kebulatan dan runout memastikan cincin bantalan benar-benar konsentris, penting untuk aplikasi presisi
- Pengukuran gaya pramuat yang memastikan mekanisme pegas memberikan gaya tekan tertentu
- Pengujian kebisingan dan getaran di bawah beban untuk mendeteksi cacat produksi yang mungkin mengganggu kinerja
- Iturmal cycling tests simulating temperature variations encountered in field applications
Basis produksi UKL yang sepenuhnya dimodernisasi, dikelola oleh lebih dari 200 profesional terampil, mencakup seluruh proses manufaktur di bawah kendali satu fasilitas. Integrasi vertikal ini memastikan konsistensi, ketertelusuran, dan respons cepat terhadap persyaratan spesifikasi. Setiap bantalan yang dikirimkan membawa dokumentasi yang memverifikasi kesesuaian dengan spesifikasi dimensi, beban awal, dan kinerja.
Seri RB vs. Seri RU: Memahami Diferensiasi Desain
RB2508: Arsitektur Preload Cincin Luar
Itu RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Preload cincin luar memberikan karakteristik kekakuan radial yang sangat baik yang penting untuk menopang bobot lengan dan muatan
- Integrasi pegas pramuat ke dalam ring luar menyederhanakan persyaratan desain housing dibandingkan dengan skema pramuat ring dalam
- Karakteristik pramuat yang dapat diprediksi tetap stabil di seluruh siklus termal karena pemilihan material pegas yang cermat
- Aksesibilitas untuk penyesuaian toleransi perumahan selama integrasi ke dalam rakitan sambungan robot
Seri RU: Arsitektur Preload Cincin Dalam
Itu RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Kekompakan diameter luar maksimum, menguntungkan untuk aplikasi di mana ruang lingkar luar sangat terbatas
- Konfigurasi pemasangan cincin bagian dalam memungkinkan pengaturan housing unik dalam aplikasi khusus
- Karakteristik distribusi beban alternatif yang sesuai untuk aplikasi spesifik momen-beban dominan
Panduan Seleksi: RB2508 untuk Aplikasi Robot Joint
Untuk sambungan robot industri standar, rakitan robot kolaboratif, dan aplikasi pemosisian presisi, seri RB (termasuk RB2508) biasanya mengungguli alternatif seri RU. Arsitektur pramuat cincin luar pada bantalan RB menghasilkan kekakuan radial yang unggul—persyaratan penting untuk menopang struktur lengan dan muatan. Seri RU lebih disukai dalam desain cincin slewing dan konfigurasi meja putar khusus yang menerapkan persyaratan distribusi beban yang berbeda.
Itu RB2508 bantalan rol bersilang mewakili konfigurasi optimal untuk sambungan robot yang memerlukan kapasitas beban radial, kapasitas beban aksial, kapasitas beban momen, dan kemampuan pengulangan posisi yang luar biasa dalam selubung kompak berukuran 25x41x8 milimeter.
Desain Integrasi: Mengoptimalkan Kinerja Bersama Robot dengan RB2508
Persyaratan Toleransi Perumahan dan Kesesuaian Presisi
Kinerja bantalan pada dasarnya bergantung pada kualitas desain rumah. Kekakuan dan kapasitas beban superior RB2508 hanya terwujud sepenuhnya bila diintegrasikan ke dalam rumahan yang memenuhi spesifikasi toleransi yang ketat:
| Fitur Perumahan | Tingkat Toleransi | Nilai Khas | Dampak Kinerja |
|---|---|---|---|
| Lubang Lingkar Luar | H7 | 41 0,025mm | Ketat yang pas mencegah gerakan radial |
| Lubang Cincin Bagian Dalam | hal5 | 25 -0,05mm | Mempertahankan konsentrisitas dan runout |
| Runout Lubang Luar | TIR 0,05 mm | Total Kehabisan yang Ditunjukkan | Memastikan konsentrisitas cincin bantalan |
| Kehabisan Lubang Dalam | TIR 0,03 mm | Total Kehabisan yang Ditunjukkan | Mencegah ketidakseimbangan elemen bergulir |
Strategi Pelumasan: Mempertahankan Kinerja di Seluruh Kondisi Pengoperasian
Itu RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Sistem Pelumasan Minyak-Udara: Udara bertekanan membawa tetesan oli secara presisi ke dalam bearing pada interval yang terkendali. Pendekatan ini meminimalkan tarikan bantalan, mempertahankan suhu yang konsisten, dan memperpanjang masa pakai bantalan. Sistem oli-udara cocok untuk aplikasi tugas kontinu atau kecepatan tinggi yang memerlukan manajemen termal. Kompleksitas pemasangan meningkat dibandingkan dengan pelumasan gemuk, namun keunggulan kinerja membenarkan upaya rekayasa tambahan untuk aplikasi yang menuntut.
Pelumasan Berbasis Gemuk: Desain bantalan tersegel menggunakan formulasi gemuk sintetik yang memberikan pelumasan jangka panjang dengan perawatan minimal. Pelumasan gemuk menyederhanakan pemasangan dan sesuai untuk aplikasi sambungan robot tersegel yang beroperasi pada kecepatan sedang (di bawah 300 RPM). Keuntungannya mencakup gesekan yang sedikit lebih tinggi dan pembangkitan panas yang sesuai dibandingkan dengan sistem oli.
Iturmal Management and Temperature Control
Bantalan yang dimuat sebelumnya menghasilkan lebih banyak panas dibandingkan desain berbasis jarak bebas, terutama pada kecepatan lebih tinggi. Desain sambungan robot yang efektif menggabungkan strategi manajemen termal:
- Bahan rumah aluminium dengan konduktivitas termal tinggi menghilangkan panas yang dihasilkan bantalan dari rakitan sambungan
- Saluran sirkulasi mengarahkan oli pendingin melalui zona bantalan dalam aplikasi kinerja tinggi
- Pemantauan suhu melalui sensor terintegrasi memperingatkan sistem kontrol terhadap kondisi termal yang tidak normal sebelum penurunan kinerja
- Protokol penyesuaian kecepatan pengoperasian mengurangi kecepatan jika suhu bantalan melebihi ambang batas yang dirancang
Itu RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Analisis Komparatif: RB2508 vs. Solusi Bearing Alternatif
Untuk mengilustrasikan keunggulan teknis RB2508, membandingkan kinerjanya di seluruh parameter utama dengan alternatif bantalan konvensional akan mengungkap kasus teknik untuk pemilihan roller bersilang:
| Parameter Kinerja | RB2508 | Bola Baris Ganda | Set Rol Meruncing |
|---|---|---|---|
| Kekakuan Radial | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Kekakuan Aksial | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Kapasitas Momen | 180 Nm | 20 Nm | 60 Nm |
| Jumlah Komponen | 1 | 2-3 | 3-6 |
| Diameter Luar | 41mm | 47mm | 62mm |
| Pengulangan Posisi | 0,1 mm | 0,5 mm | 0,3 mm |
| Kompleksitas Instalasi | Rendah | Sedang | Tinggi |
Perbandingan ini menunjukkan prinsip dasar: RB2508 menggabungkan kinerja beberapa solusi bearing konvensional menjadi satu komponen yang lebih sederhana. Aplikasi sambungan robot yang memerlukan dukungan radial, akomodasi aksial, dan ketahanan beban momen biasanya menggunakan tiga atau lebih jenis bantalan. Solusi unit tunggal RB2508 mengurangi kompleksitas perakitan, biaya, dan potensi titik kegagalan sekaligus memberikan kinerja unggul di semua arah beban.

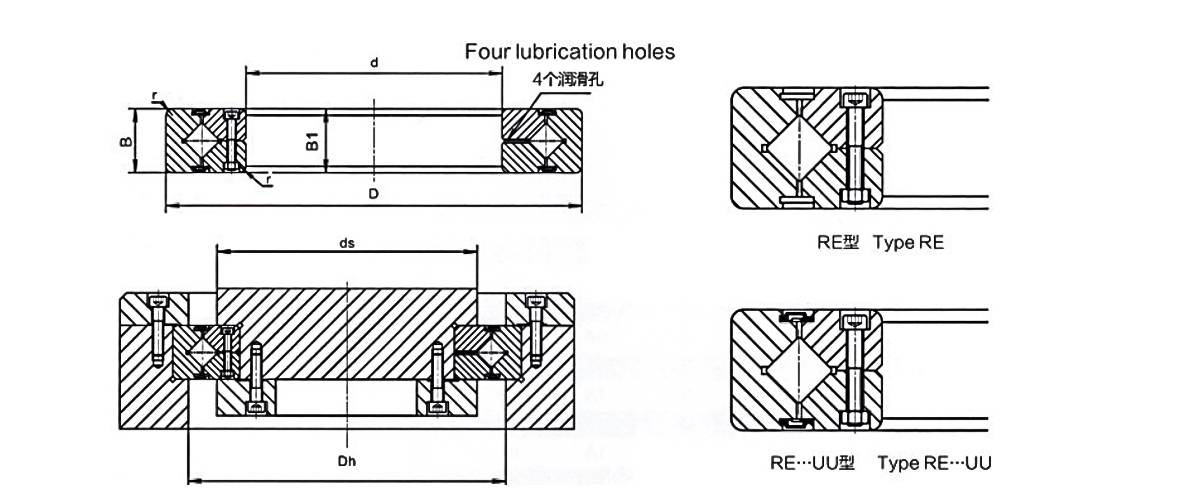

Arsitektur Teknis: Visualisasi Desain RB2508
Aplikasi Praktis: Dimana RB2508 Unggul
Desain Bersama Robot Kolaboratif
Robot kolaboratif yang beroperasi bersama pekerja manusia memerlukan presisi dan keandalan yang luar biasa. Profil kompak RB2508 dan kapasitas momen tinggi memungkinkan desain sambungan yang aman dan presisi. Rakitan bahu robot kolaboratif yang khas mengintegrasikan bantalan RB2508 untuk menopang struktur lengan atas sekaligus mengakomodasi perubahan pahat dan ayunan beban dinamis. Desain bantalan yang memiliki serangan balik yang rendah memastikan kemampuan pengulangan untuk tugas penentuan posisi gripper, sementara mekanisme pramuatnya menjamin pengoperasian yang stabil di seluruh variasi termal selama shift kerja yang diperpanjang.
Integrasi Perakitan Pergelangan Tangan Robot Industri
Pergelangan tangan robot modern menggunakan beberapa sumbu rotasi (roll, pitch, yaw) dalam rakitan ultra-kompak. Setiap sumbu pergelangan tangan mendapat manfaat dari dukungan bantalan rol bersilang. Skala RB2508 ideal untuk sumbu roll dan pitch di banyak konfigurasi robot industri. Kemampuan bearing untuk menerima beban momen tanpa komponen pendukung tambahan memungkinkan desain rumah pergelangan tangan yang menjaga akurasi titik pusat pahat dalam 0,1 milimeter—penting untuk aplikasi pengelasan, perakitan, dan pemesinan yang presisi.
Robotika Bedah dan Medis
Sistem robotik bedah menuntut presisi dan keandalan yang luar biasa. Bantalan sambungan harus menjaga keakuratan posisi dalam 0,05 milimeter sambil mempertahankan siklus sterilisasi berkelanjutan dan profil gerakan akselerasi tinggi. Kekakuan dan stabilitas termal RB2508 terbukti ideal untuk persyaratan yang menuntut ini. Reaksi bantalan yang rendah menghilangkan trauma jaringan akibat defleksi sendi, sementara kinerjanya yang konsisten di seluruh siklus termal memastikan keandalan melalui prosedur sterilisasi berulang.
Otomatisasi Pengemasan dan Penanganan Material
Robot pick-and-place berkecepatan tinggi yang beroperasi pada 100 siklus per menit menyebabkan bantalan sendi mengalami tekanan dinamis yang parah. Mekanisme pramuat RB2508 dan geometri kontak garis mendistribusikan beban tumbukan lebih efektif dibandingkan bantalan bola, sehingga memperpanjang masa pakai bantalan. Kapasitas momen bantalan menangani karakteristik muatan offset dari instalasi gripper vakum, sementara kekakuannya memastikan akurasi penempatan yang konsisten di seluruh shift produksi.
Pemeliharaan dan Masa Pakai: Mengoptimalkan Keandalan RB2508
Praktik Terbaik Instalasi
Pemasangan yang tepat berdampak langsung pada kinerja dan masa pakai bearing. Protokol instalasi penting meliputi:
- Pastikan diameter lubang rumah dan permukaan akhir memenuhi toleransi yang ditentukan sebelum pemasangan bantalan
- Gunakan penarik bantalan presisi yang dirancang untuk bantalan rol bersilang untuk menghindari kerusakan cincin bagian dalam selama pelepasan atau pemasangan
- Oleskan oli mesin ringan pada permukaan lubang bearing untuk memudahkan perakitan dan mencegah kerusakan
- Pasang komponen bantalan secara berurutan, pertahankan keselarasan selama proses perakitan
- Verifikasi gaya pramuat setelah pemasangan untuk memastikan beban tekan yang tepat dari mekanisme pegas
Periode Run-In dan Stabilisasi Termal
Instalasi robot baru mendapat manfaat dari prosedur pengoperasian yang terkendali. Selama 8-10 jam pengoperasian awal, menjalankan robot dengan beban tetapan 50 persen memungkinkan komponen bantalan terpasang dengan benar dan gradien termal menjadi stabil. Kenaikan suhu pada periode ini biasanya terjadi dalam 3-4 jam pertama. Peningkatan beban dan kecepatan secara bertahap selama 40 jam pengoperasian pertama akan memperpanjang masa pakai bearing dan memastikan kinerja optimal.
Strategi Pemantauan Kondisi
Platform robot modern semakin banyak menggunakan sistem pemantauan kondisi bantalan menggunakan sensor suhu dan getaran. Hal ini memungkinkan pemeliharaan prediktif yang memperpanjang umur layanan dan mencegah kegagalan tak terduga:
- Pemantauan suhu bantalan mendeteksi penurunan pelumasan atau kehilangan beban awal secara dini
- Analisis frekuensi getaran mengidentifikasi keausan elemen rolling sebelum kegagalan besar
- Tren pengulangan posisi menunjukkan peningkatan kepatuhan seiring berjalannya waktu
- Analisis oli atau gemuk memantau tingkat oksidasi dan kontaminasi
Harapan Kehidupan Pelayanan
Bearing RB2508 yang dirawat dengan baik biasanya menyediakan 10.000-15.000 jam pengoperasian sebelum memerlukan penggantian. Hal ini menunjukkan keunggulan masa pakai yang besar dibandingkan solusi bantalan konvensional ketika memperhitungkan kemampuan membawa beban yang unggul. Dalam aplikasi tugas ringan, masa pakai dapat diperpanjang hingga 20.000 jam. Penggantian bantalan secara preventif sebelum kegagalan besar mencegah kerusakan sekunder pada permukaan rumah, mengurangi total biaya perbaikan dan waktu henti sistem.
Pertanyaan yang Sering Diajukan
Q1: Apa yang membuat bantalan rol bersilang lebih unggul daripada bantalan bola untuk aplikasi sambungan robot?
Bantalan rol bersilang menggunakan kontak garis antara elemen gelinding dan jalur balap, dibandingkan dengan kontak titik pada bantalan bola. Geometri ini mendistribusikan beban ke area permukaan yang lebih besar, sehingga memungkinkan kekakuan dan kapasitas beban yang lebih tinggi dalam ukuran selubung yang setara. Selain itu, bantalan rol bersilang secara bersamaan menerima beban radial, aksial, dan momen, sehingga menghilangkan kebutuhan akan berbagai jenis bantalan dalam rakitan sambungan tunggal.
Q2: Bagaimana preload meningkatkan kinerja bearing dalam aplikasi robot presisi?
Preload menghilangkan jarak bebas internal dengan menjaga kontak konstan antara elemen rolling dan raceways. Desain ini menghilangkan serangan balik dan secara dramatis meningkatkan kekakuan bantalan, memungkinkan pengulangan presisi yang diminta oleh robot modern. Preload juga menstabilkan operasi bantalan di seluruh variasi suhu dengan menggunakan mekanisme pegas yang mempertahankan gaya tekan yang konsisten meskipun terjadi ekspansi dan kontraksi termal.
Q3: Berapa masa pakai khas bantalan RB2508 dalam pengoperasian robot berkelanjutan?
Bearing RB2508 yang dirawat dengan baik biasanya menghasilkan 10.000-15.000 jam pengoperasian sebelum memerlukan penggantian. Masa pakai layanan bervariasi berdasarkan kondisi beban aktual, kecepatan pengoperasian, manajemen suhu, dan ketelitian perawatan pelumasan. Aplikasi tugas ringan dapat mencapai 20.000 jam, sedangkan aplikasi tugas ekstrim mungkin memerlukan penggantian setelah 8.000 jam.
Q4: Dapatkah bantalan RB2508 dipasang ke desain robot yang sudah ada menggunakan bantalan konvensional?
Dalam banyak kasus, ya. Profil kompak 25x41x8 milimeter RB2508 sering kali memungkinkan substitusi langsung jika toleransi wadah dapat disesuaikan dengan spesifikasi H7 untuk lubang cincin luar. Namun, kekakuan bantalan yang meningkat secara dramatis mungkin memerlukan penyetelan pengontrol servo untuk mencegah ketidakstabilan kontrol. Penilaian kompatibilitas yang melibatkan analisis dimensi terperinci dan simulasi dinamis direkomendasikan sebelum implementasi.
Q5: Pendekatan pelumasan apa yang terbaik untuk bearing RB2508 dalam aplikasi robot tugas tinggi?
Sistem pelumasan oli-udara lebih disukai untuk aplikasi tugas berkelanjutan, yang menghasilkan tetesan oli presisi pada interval terkontrol. Pendekatan ini meminimalkan hambatan, mempertahankan suhu bantalan yang optimal, dan memperpanjang masa pakai dibandingkan dengan pelumasan gemuk. Sistem berbasis gemuk cocok untuk aplikasi tersegel dengan siklus tugas sedang dan persyaratan kecepatan lebih rendah, sehingga menghasilkan kinerja yang lebih baik untuk perawatan yang disederhanakan.
Q6: Bagaimana kapasitas beban momen RB2508 dibandingkan dengan solusi bantalan konvensional?
Itu RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: Spesifikasi toleransi housing apa yang penting untuk kinerja RB2508 yang optimal?
Itu outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: Apakah varian bantalan RB2508 tersedia untuk kebutuhan beban yang berbeda?
Ya, pabrikan menawarkan seri bantalan rol silang mulai dari varian ringan yang lebih kecil untuk aplikasi tugas ringan hingga unit berkapasitas tinggi yang lebih besar untuk keperluan industri berat. RB2508 dioptimalkan untuk aplikasi robot yang memerlukan kapasitas beban radial, aksial, dan momen yang seimbang dalam ruang yang kompak. Varian yang lebih kecil (RB2006) cocok untuk robot kolaboratif ringan, sedangkan varian yang lebih besar mengakomodasi senjata industri yang lebih berat.
Q9: Bagaimana suhu mempengaruhi kinerja dan masa pakai bantalan RB2508?
Bantalan standar RB2508 mempertahankan spesifikasi kinerja penuh dari minus 10 hingga plus 80 derajat Celcius. Di atas 80 derajat, viskositas pelumas menurun dan gaya pegas pramuat berkurang, sehingga mengurangi kekakuan dan meningkatkan tingkat keausan. Manajemen termal yang efektif melalui desain housing dan sistem pendingin menjaga suhu bearing pada kisaran optimal 40-65 derajat Celcius, memaksimalkan masa pakai dan konsistensi kinerja.
Q10: Bagaimana perbandingan kinerja RB2508 antara aplikasi robot tugas ringan dan tugas ekstrim?
Itu RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
