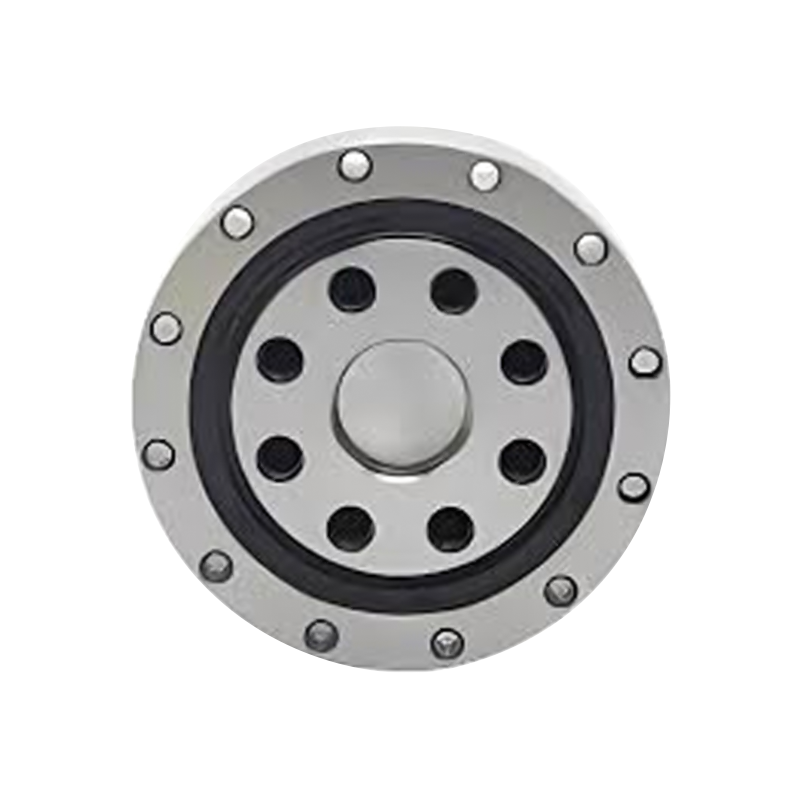

Baik cincin luar maupun cincin dalam tipe CSD memiliki struktur terintegrasi (satu bagian). Diameter luarnya sama dengan tipe CSG, sedangkan kekuatannya lebih tinggi dari komponen tipe CSG. Hal ini terutama digunakan di bagian keluaran reduksi seri CSD.
Bantalan penggerak harmonik tipe CSD adalah komponen yang dirancang khusus yang dikembangkan untuk memenuhi persyaratan spesifik sistem penggerak harmonik. Dengan desain terintegrasi untuk peredam harmonik Compact Series Drive (CSD), ini memberikan dukungan penting untuk kemampuan kontrol gerakan uniknya.
Fitur Utama:
·Desain Kompak: Struktur penahan beban tipe CSD dirancang untuk meminimalkan ukuran sekaligus mempertahankan kapasitas beban maksimum. Desain ringkas ini sangat penting untuk aplikasi dengan ruang terbatas seperti robotika dan otomatisasi.
· Transmisi Torsi Tinggi: Sistem bantalan pada peredam planet berkecepatan tinggi CSD dioptimalkan untuk transmisi torsi tinggi, memastikan transfer daya yang efisien dan kontrol gerakan yang presisi.
· Mengurangi Serangan Balik: Dalam sistem penggerak harmonik, jarak bebas gigi (backlash) secara langsung mempengaruhi akurasi gerakan. Bantalan tipe CSD dirancang untuk meminimalkan serangan balik, sehingga meningkatkan akurasi posisi.
·Manufaktur Presisi: Bantalan ini diproduksi menggunakan proses presisi tinggi untuk memenuhi standar akurasi dan persyaratan kinerja yang sangat ketat. Hal ini menjamin keandalan dan umur panjang sistem penggerak harmonik.
Aplikasi:
·Robotika
·Dirgantara
·Peralatan medis
·Otomasi dan sistem kontrol gerak presisi tinggi lainnya

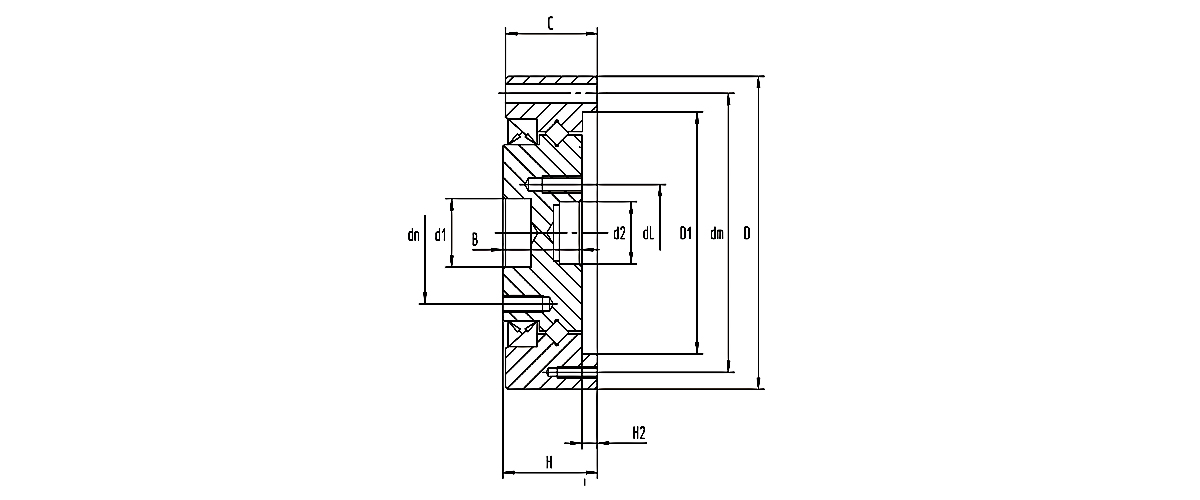

| Nomor Model LKPB | Dimensi Keseluruhan | Lubang Pemasangan Cincin Luar | Lubang Pemasangan Cincin Bagian Dalam | Beban Dasar Peringkat | beban | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | Kr | KOR | kg | |
| Satuan: Mm | Segel Terbalik | Segel Depan | Segel Terbalik | buku | buku | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3.5 | 3-M2 (kedalaman5) | 25 | 10-M3 (kedalaman7) | 17 | 6-M3 (kedalaman7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2 (kedalaman5) | 27 | 8-M5 (kedalaman8) | 19.5 | 8-M4 (kedalaman8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2 (kedalaman5) | 34 | 8-M6 (kedalaman9) | 24 | 8-M4 (kedalaman8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2 (kedalaman5) | 42 | 8-M8 (kedalaman12) | 30 | 8-M5 (kedalaman9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3 (kedalaman7) | 57 | 10-M8 (kedalaman12) | 41 | 6-M6 (kedalaman11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3 (kedalaman8) | 72 | 10- M10(kedalaman15) | 48 | 6-M8 (kedalaman11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3 (kedalaman8) | 88 | 10- M12(kedalaman18) | 62 | 6-M10(kedalaman18) | 34.8 | 60.2 | 3.8 |
