Apa yang Dihadirkan Bearing 3200 A-2ZTN9/MT33: Spesifikasi, Beban, dan Batas Kecepatan

Dimensi Inti dan Spesifikasi Utama

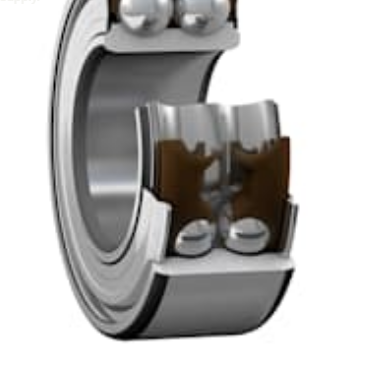

Setiap desain dimulai dengan geometri. 3200 A-2ZTN9/MT33 mengemas dua jalur muatan menjadi satu unit. Tata letaknya setara dengan sepasang bantalan bola kontak bersudut satu baris yang disusun saling membelakangi dalam konfigurasi tipe-O, namun memerlukan ruang aksial yang jauh lebih sedikit. Tabel di bawah mencantumkan data dimensi inti yang diperiksa terlebih dahulu oleh para insinyur.

Membaca lubang, diameter luar dan lebar

Lubang 10 mm dan diameter luar 30 mm menentukan bentuk kompak yang sesuai dengan kotak roda gigi kecil, poros pompa, dan rumah ujung motor. Lebar 14 mm inilah yang membuat pasangan back-to-back menjadi efisien. Seorang perancang mendapatkan kapasitas aksial dari dua bantalan dalam satu tapak yang hanya sedikit lebih lebar dari satu unit baris. Dengan massa sekitar 0,051 kg, bantalan menambah sedikit inersia putaran, yang penting ketika poros sering berakselerasi dan melambat.

Jarak fillet dan titik tekanan

Dua nilai dalam tabel mudah diabaikan. Dimensi fillet minimum 0,6 mm memberi tahu masinis seberapa tajam poros dan sudut bahu housing. Sudut yang lebih rapat dari nilai ini membuat cincin bantalan tidak dapat menempel sepenuhnya pada bahu, yang menyebabkan ketidaksejajaran dan fretting. Jarak titik tekanan 16 mm menempatkan beban efektif bekerja sepanjang sumbu. Gunakan ini ketika Anda menghitung beban momen pada poros, karena ini menentukan lengan tuas antara bantalan dan gaya yang diterapkan.

Peringkat Beban dan Batas Kecepatan

Data beban dan kecepatan menentukan apakah suatu bantalan akan bertahan dalam siklus kerjanya. Peringkat yang dipublikasikan dirangkum dalam kartu di bawah ini, diikuti dengan tabel yang menjelaskan arti setiap peringkat dalam praktiknya.

Kapasitas statis versus dinamis

Peringkat dinamis mengatur rotasi berkelanjutan, sedangkan peringkat statis melindungi bantalan selama guncangan saat start, benturan pengangkutan, atau alat berat berhenti saat memuat. Sistem dengan pembebanan kejut yang sering harus diperiksa terlebih dahulu terhadap nilai statisnya, karena lekukan permanen pada jalur balap tidak dapat diubah. Batas kelelahan merupakan referensi yang berguna untuk tahapan beban ringan, dimana bantalan diharapkan dapat bekerja dalam jangka waktu lama tanpa menimbulkan kelelahan permukaan.

Peringkat kecepatan dalam praktik

Nilai kecepatan harus dibaca bersama dengan desain segel dan sangkar. Batas kecepatan 24.000 putaran/menit dapat dicapai karena bantalan menggunakan pelindung non-kontak dan sangkar poliamida ringan, yang mengurangi gesekan dan panas. Jaga kecepatan pengoperasian tetap di bawah batas, terutama pada suhu ruangan yang tinggi, karena panas yang dihasilkan pada kecepatan memperpendek masa pakai gemuk dan meningkatkan keausan seal.

Menguraikan Kode Akhiran

Penunjukan 3200 A-2ZTN9/MT33 adalah deskripsi ringkas dari konfigurasi desain. Setiap elemen sufiks memberi tahu Anda sesuatu yang spesifik tentang perilaku bantalan, itulah sebabnya membaca kode dengan benar mencegah kesalahan pengurutan yang merugikan.

Dua sebutan perisai terlihat serupa dan sering kali membingungkan. Pelindung non-kontak menyisakan sedikit ruang, sehingga hampir tidak menambah gesekan namun menawarkan perlindungan terbatas terhadap debu halus. Segel kontak memberikan perlindungan yang lebih baik tetapi menghasilkan lebih banyak panas dengan cepat. Karena akhiran 2Z menunjukkan desain non-kontak, bantalan paling cocok untuk lingkungan yang bersih dan tertutup di mana kecepatan adalah prioritas utama.

Keuntungan Struktural pada Mesin Nyata

Geometri bolak-balik

Susunan saling membelakangi adalah keunggulan inti dari desain baris ganda. Dua baris bola berbagi satu set cincin, sehingga pasangan tersebut menangani beban radial dan beban aksial di kedua arah sambil menjaga poros tetap berada di tengah. Ketahanan momen miring ini berguna jika poros harus tetap kaku, seperti posisi penyatuan roda gigi atau impeler pompa yang mengalami gaya dorong yang tidak merata.

Dibandingkan dengan memasang dua bantalan baris tunggal yang terpisah, unit terintegrasi ini mengurangi kompleksitas pemesinan. Lubang dan bahu housing hanya memerlukan satu dudukan yang tepat, dan hubungan pramuat antara kedua baris diatur selama produksi, bukan oleh perakit.

Kemampuan berkecepatan tinggi

Kecepatan tinggi bergantung pada pembangkitan panas, perilaku pelumas, dan stabilitas sangkar. Kombinasi pelindung non-kontak dan sangkar poliamida menjaga gesekan tetap rendah, dan muatan gemuk tetap menghindari kerugian pengadukan akibat pengisian berlebih. Oleh karena itu, perancang dapat menargetkan poros yang bekerja jauh di atas kecepatan konvensional, asalkan wadahnya menghilangkan panas dan kecepatan pengoperasian tetap dalam batas terukur.

Desain pra-pelumasan

Bantalan dikirimkan dengan gemuk MT33 yang sudah terpasang. Hal ini menyederhanakan pemasangan karena tidak diperlukan langkah pelumasan tambahan pada jalur perakitan, dan menghilangkan sumber kontaminasi umum. Untuk aplikasi yang disegel seumur hidup, tidak adanya port pelumasan ulang juga mengurangi jumlah potensi jalur kebocoran pada alat berat.

Area Aplikasi

Bantalan ini cocok untuk mesin yang harus menopang beban radial dan aksial secara bersamaan di dalam bagian berputar yang kompak. Area aplikasi yang paling umum meliputi:

• Pompa: pompa industri dan pompa air dimana gaya dorong dari impeller harus dikontrol.
• Gearbox: transmisi dan reduksi di mana kekakuan poros mempengaruhi kualitas jaring roda gigi.
• Motor listrik: motor dan generator yang bekerja dengan kecepatan tinggi dan membutuhkan posisi poros yang stabil.
• Mesin industri: rakitan berputar kompak yang membawa beban gabungan di ruang sempit.

Saat Anda mencari opsi pemasok, a Bantalan 3200 a-2ztn9/mt33 dapat ditentukan bersama dimensi dan kode akhirannya, sehingga menghindari kebingungan dengan varian yang memiliki segel atau sangkar berbeda.

Panduan Seleksi

Gunakan urutan berikut untuk memutuskan apakah bearing ini sesuai dengan aplikasi Anda. Setiap langkah menggunakan data yang dibahas di atas, sehingga keputusan tetap dapat dilacak.

1. Tentukan arah beban. Ukur beban radial dan aksial secara terpisah, termasuk beban kejut dan pembalikan beban. Jika gaya dorong bekerja di kedua arah, desain baris ganda adalah kandidat yang kuat.
2. Periksa kecepatan terhadap batas. Bandingkan kecepatan pengoperasian dengan kecepatan batas 24.000 putaran/menit dan pertahankan margin untuk kenaikan suhu dan lonjakan kecepatan.
3. Konfirmasikan segel dan gemuknya. Gunakan pelindung 2Z non-kontak dan gemuk MT33 ketika lingkungan bersih dan suhu tetap dalam kisaran yang ditentukan.
4. Verifikasi geometri bahu. Periksa apakah jari-jari poros dan bahu rumah minimal 0,6 mm dan jarak titik tekanan 16 mm sesuai dengan analisis momen.
5. Tinjau kapasitas statis. Konfirmasikan bahwa peringkat statis 4,3 kN mencakup guncangan terburuk atau beban terhenti.

Jika lingkungan mengandung debu abrasif atau air cucian, pertimbangkan jenis segel lain. Pelindung non-kontak dirancang untuk mesin tertutup, bukan di lingkungan terbuka atau keras.

Instalasi, Pelumasan dan Perencanaan Siklus Hidup

Pemasangan yang benar melindungi kinerja terukur. Bersihkan poros dan wadahnya, periksa dimensinya sesuai dengan nilai yang dipublikasikan, dan tekan cincin secara merata sehingga beban tidak melewati bola saat duduk. Hindari memukul segel secara langsung, karena perubahan bentuk kecil saja pada pelindung baja dapat menimbulkan kontak yang menghasilkan panas dengan cepat.

Karena bantalan sudah dilumasi sebelumnya, rencana perawatan berfokus pada suhu dan getaran daripada pelumasan biasa. Lacak suhu housing selama commissioning, dan catat tingkat getaran pada awal servis. Kenaikan bertahap pada salah satu nilai biasanya menandakan keausan dini atau ketidaksejajaran, yang memungkinkan tindakan perbaikan sebelum terjadi kegagalan. Bila alat berat beroperasi di lingkungan yang stabil dan bersih, gemuk yang telah diisi sebelumnya dapat mendukung interval servis yang lama tanpa pelumasan tambahan.
